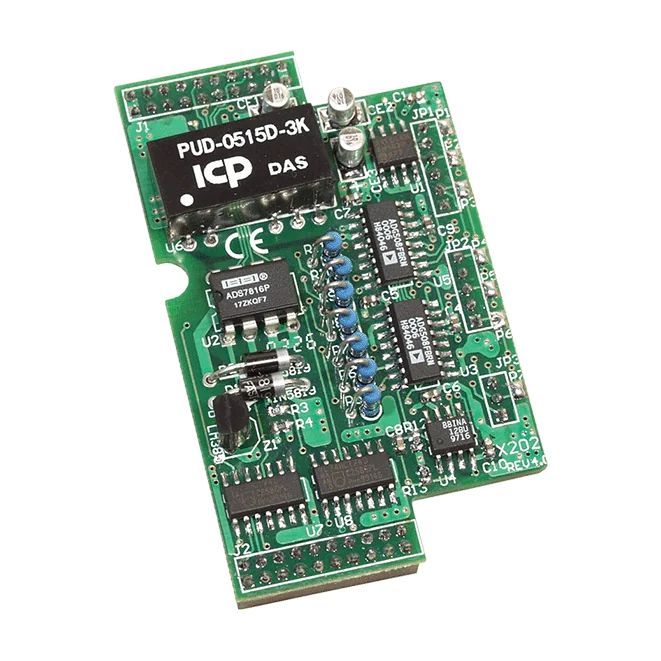

X202 X-Board 7-Kanal Stromanalogeingang, 12-Bit, 0 ~ 20 mA

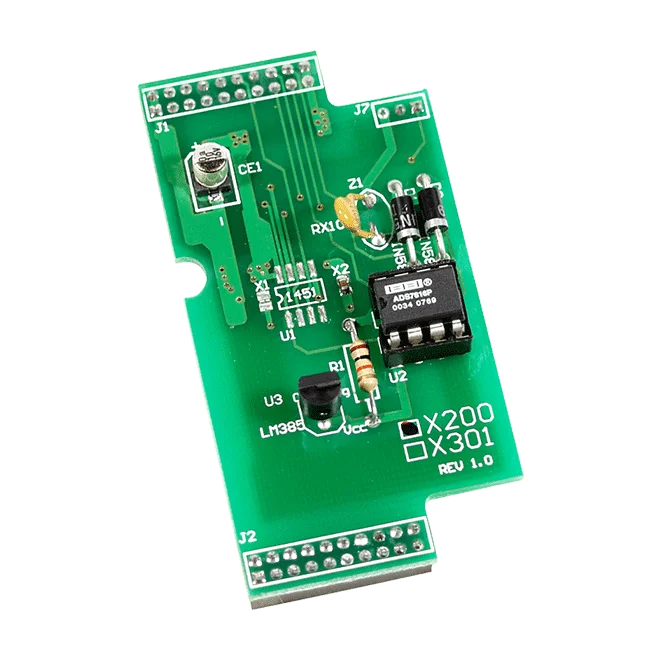

Der X200 ist ein einkanaliges analoges Eingangs-X-Board für den Controller I-7188XC. Es wandelt ein Spannungssignal von 0 ~ 2,5 VDC in einen 12-Bit-Messwert um und ermöglicht Ingenieuren so, einem bestehenden I-7188XC-basierten System einen einzelnen Spannungsmesspunkt hinzuzufügen.Der Eingangskanal ist nicht galvanisch getrennt und besitzt eine Eingangsimpedanz von 100 kΩ sowie einen Überspannungsschutz mit einer Nennfestigkeit von ±5 VDC. Die Abtastrate beträgt bis zu 900 Hz und eignet sich damit zur Überwachung langsam veränderlicher Spannungssignale auf einem Kanal.Das Board misst 38 mm x 64 mm und arbeitet im Temperaturbereich von -25 ~ +75 °C. Die Lagertemperatur liegt bei -40 ~ +80 °C, die zulässige Luftfeuchtigkeit bei 5 ~ 90 % ohne Kondensation. Pro µPAC kann nur ein X-Board eingesetzt werden, daher ist die Steckplatzbelegung entsprechend zu planen.AnwendungenEinkanalige Spannungsmessung an I-7188XC-basierten Controllern

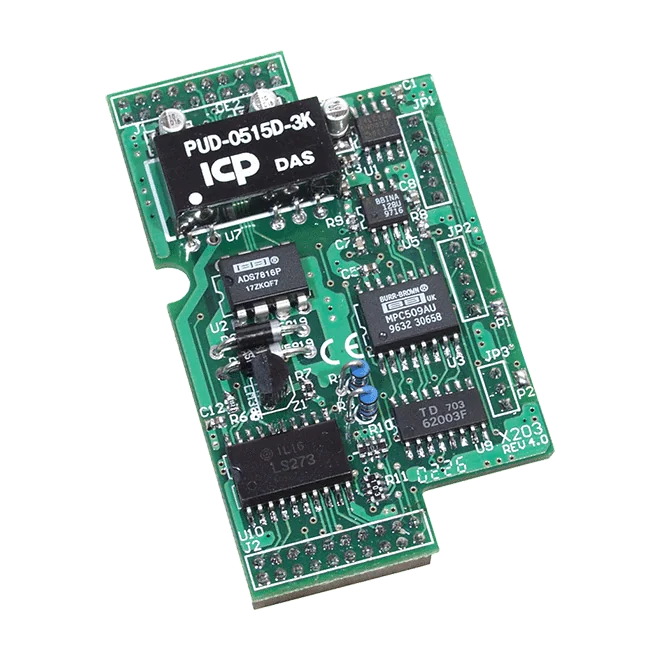

Der X203 ist ein X-Board, das unterstützte µPAC-Steuerungen um analoge und digitale Eingangs- sowie digitale Ausgangskanäle auf einer einzigen Platine erweitert. Es vereint zwei differenzielle 12-Bit-Stromeingänge (0 ~ 20 mA), zwei digitale Eingänge und sechs digitale Ausgänge, alle ohne Potenzialtrennung.Die Analogeingänge tasten mit bis zu 1 KHz max. ab und haben eine Eingangsimpedanz von 125 Ohm, wodurch sich die Platine zum Auslesen von Stromschleifensignalen eignet. Die digitalen Eingänge sind Wet-Contact-Eingänge vom Typ Sink, die sechs digitalen Ausgänge sind NPN-Open-Collector-Treiber mit bis zu +30 VDC und 100 mA pro Kanal.Jede µPAC-Steuerung nimmt nur ein X-Board auf. Der X203 ist für die Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EX vorgesehen und verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE. Die Betriebstemperatur beträgt -25 ~ +75 °C.AnwendungenAuslesen von 0 ~ 20 mA Stromschleifen-Sensorsignalen an einer µPAC-SteuerungÜberwachung des Status von Schaltern und potenzialfreien Kontakten über Wet-Contact-DigitaleingängeSchalten von NPN-Lasten über digitale Open-Collector-Ausgänge

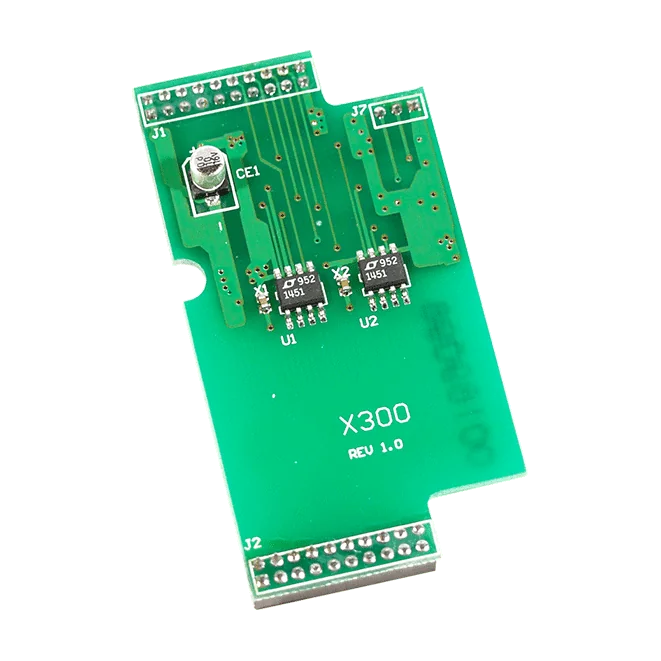

Das X300 ergänzt eine kompatible Steuerung über ein steckbares X-Board um zwei analoge Spannungsausgänge. Jeder Kanal verwendet eine 12-Bit-D/A-Stufe mit einem Ausgangsbereich von 0 ~ 4,095 VDC, was sich für Steuersignale eignet, die eine einfache, definierte Spannungsspanne benötigen.Das X300 ist ausdrücklich für die I-7188XC gelistet. Die übrige X-Board-Serie umfasst die I-7188XA, I-7188XB, I-7188XG, I-7188EG, I-7188EX sowie mehrere uPAC-7186EX-Varianten. Prüfen Sie daher vor der Bestellung das Host-Modell. Pro µPAC kann nur ein X-Board eingesetzt werden.Nicht potentialgetrennte Ausgänge mit einer Spannungsausgangsleistung von 5 mA laut HerstellerangabenKompakte Platinenabmessungen von 38 mm x 64 mmBetriebsbereich -25 ~ +75 °C, Lagerbereich -40 ~ +80 °CAnwendungenBereitstellung von analogen Steuerausgängen von 0 ~ 4,095 V an einer Steuerung I-7188XC

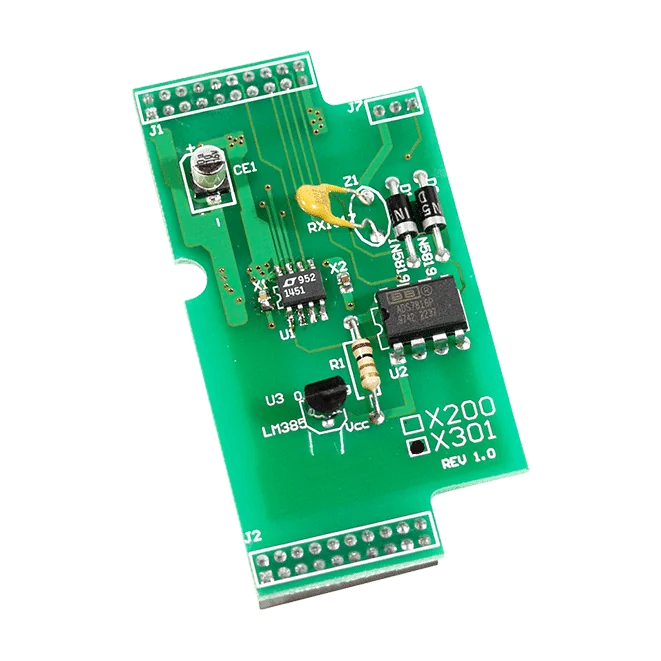

Der X301 ergänzt den I-7188XC um einen Spannungs-Analogeingang und einen Spannungs-Analogausgang. Beide Kanäle sind 12-Bit und nicht galvanisch getrennt. Damit eignet sich das X301 für Projekte, in denen ein Niederspannungssignal eingelesen und eine Steuerspannung von derselben Controller-Platine ausgegeben werden soll.Der Eingang akzeptiert 0 ~ 2,5 VDC und tastet mit bis zu 200 KHz ab. Er hat eine Eingangsimpedanz von 1 KOhm und ist mit einem Überspannungsschutz von +30 VDC ausgestattet. Der Ausgang deckt 0 ~ 4,095 V ab und kann bis zu 20 mA liefern.Das X301 ist für den I-7188XC ausgelegt. Der breitere X-Board-Bereich unterstützt auch andere I-7188- und uPAC-7186-Controller, die Spezifikation des X301 selbst bezieht sich jedoch auf den I-7188XC. Bitte vor dem Einbau Bestellcode und Controller-Modell prüfen.AnwendungenAnaloge Spannungserfassung in I-7188XC-SystemenAnaloge Spannungsausgabe zur Steuerung in I-7188XC-Systemen
