X400 CR 3-Kanal 16-Bit Timer/Counter X-Board für I-7188XC

Das X300 ergänzt eine kompatible Steuerung über ein steckbares X-Board um zwei analoge Spannungsausgänge. Jeder Kanal verwendet eine 12-Bit-D/A-Stufe mit einem Ausgangsbereich von 0 ~ 4,095 VDC, was sich für Steuersignale eignet, die eine einfache, definierte Spannungsspanne benötigen.Das X300 ist ausdrücklich für die I-7188XC gelistet. Die übrige X-Board-Serie umfasst die I-7188XA, I-7188XB, I-7188XG, I-7188EG, I-7188EX sowie mehrere uPAC-7186EX-Varianten. Prüfen Sie daher vor der Bestellung das Host-Modell. Pro µPAC kann nur ein X-Board eingesetzt werden.Nicht potentialgetrennte Ausgänge mit einer Spannungsausgangsleistung von 5 mA laut HerstellerangabenKompakte Platinenabmessungen von 38 mm x 64 mmBetriebsbereich -25 ~ +75 °C, Lagerbereich -40 ~ +80 °CAnwendungenBereitstellung von analogen Steuerausgängen von 0 ~ 4,095 V an einer Steuerung I-7188XC

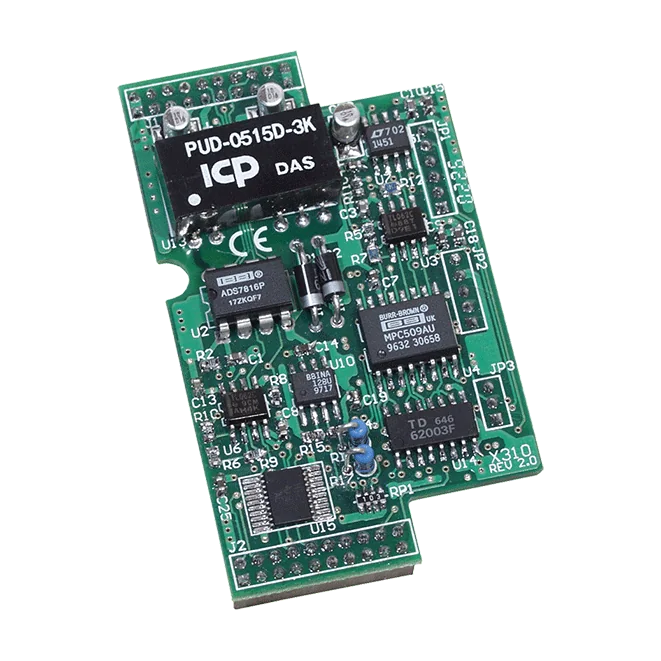

Das X310 CR ist ein X-Board, das kompatiblen Steuerungen I-7188 und uPAC-7186EX lokale analoge und digitale I/O hinzufügt. Es eignet sich für Projekte, die Strom- und Spannungsmessung zusammen mit Kontaktabfrage und geschalteten Ausgängen auf einer einzigen Erweiterungsplatine benötigen.Zwei 12-Bit-Analogeingänge decken unterschiedliche Signalarten ab: Kanal 0 akzeptiert 0 ~ 20 mA und Kanal 1 akzeptiert 0 ~ +10 V. Drei digitale Eingänge für Kontaktbeschaltung sind als Sink konfiguriert und schalten ab +3,5 V bis +30 VDC ein. Ein 12-Bit-Analogausgang liefert 0 ~ +10 V mit einer Spannungsausgangsfähigkeit von 10 mA.Die drei digitalen Ausgänge sind Open-Collector-NPN-Typen, ausgelegt für Lasten bis +30 VDC und 100 mA. Alle Kanäle sind nicht galvanisch getrennt, und die Platine misst 38 mm x 64 mm. Pro µPAC-Einheit kann nur ein X-Board installiert werden.AnwendungenHinzufügen analoger und digitaler I/O zu kompatiblen Steuerungen I-7188 und uPAC-7186EX

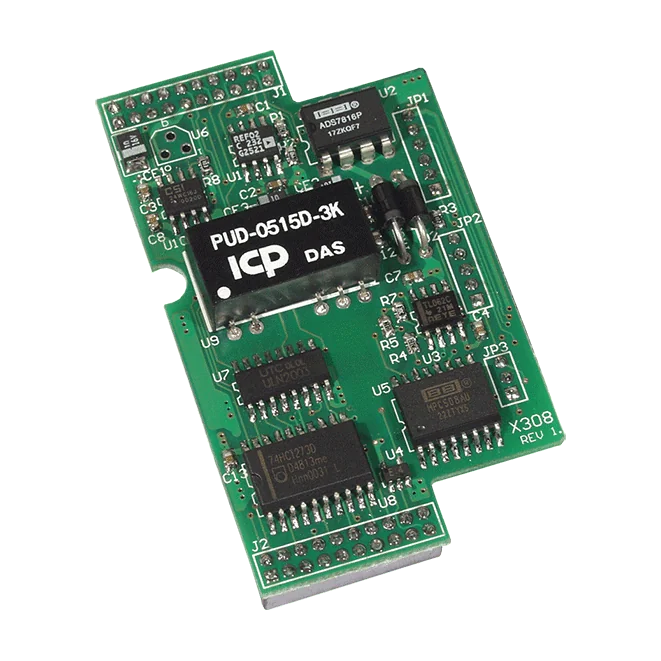

Die X308 CR ist ein X-Board, das kompatible I-7188- und uPAC-7186EX-Controller um vier nicht galvanisch getrennte Analogeingänge und sechs Digitalausgänge erweitert. Jeder Eingang erfasst 0 ~ +10 V mit 12 Bit Auflösung und einer Abtastrate von bis zu 1 kHz. Das eignet sich für Ingenieure, die einfache Spannungserfassung und Schalten auf einem einzigen Controller benötigen.Die Digitalausgänge sind Open-Collector (NPN) mit einer Lastspannung von bis zu +30 VDC und einem Laststrom von 100 mA. Die Analogeingänge bieten eine Eingangsimpedanz von 2 MOhm und einen Überspannungsschutz von ±30 VDC. Beide E/A-Gruppen sind nicht galvanisch getrennt, daher eignet sich dieses Board vor allem für Anlagen, in denen die Trennung an anderer Stelle im System vorgesehen ist.Das X308 CR ist kompatibel mit den Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EX. Pro µPAC kann nur ein X-Board installiert werden. Das Board misst 38 mm x 64 mm, arbeitet im Temperaturbereich von -25 ~ +75 °C und ist RoHS- und WEEE-zertifiziert.AnwendungenÜberwachung von Spannungssignalen an µPAC- und I-7188-ControllernSchalten von Lasten über NPN-Open-Collector-Digitalausgänge

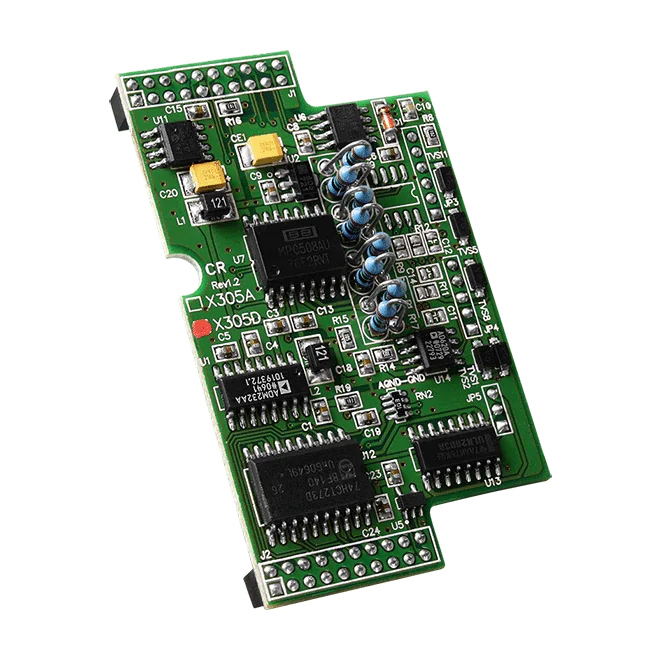

Der X305D CR ist ein steckbares X-Board, das kompatible Steuerungen der Serien uPAC-7186EX und I-7188 um I/O erweitert. Es stellt acht single-ended analoge Stromeingänge für 0 ~ 20 mA mit 12 Bit Auflösung bereit, dazu zwei digitale Eingänge und zwei digitale Ausgänge auf derselben Karte.Die Analogeingänge tasten mit bis zu 4 KHz ab und besitzen eine Eingangsimpedanz von 125 Ohm. Der Überspannungsschutz ist für ±30 VDC ausgelegt. Die digitalen Eingänge erfassen potentialfreie Kontakte, die Ausgänge sind Open-Collector-Ausgänge vom Typ Sink (NPN) für Lasten bis +30 VDC und 100 mA. Alle I/O-Schaltungen sind nicht galvanisch getrennt.Pro µPAC kann nur ein X-Board eingesetzt werden. Der X305D CR eignet sich daher für Anwendungen, die Strommessung im Stromschleifen und einfaches Schalten innerhalb der Bauform der Steuerung benötigen. Das Board ist für einen Betriebsbereich von -25 ~ +75 °C ausgelegt und misst 38 mm x 64 mm.AnwendungenStrommessung im Stromschleifen (0 ~ 20 mA) innerhalb unterstützter Steuerungen uPAC-7186EX und I-7188Lokales digitales Schalten und Kontakterfassung in kompakten SchaltschränkenErweiterung unterstützter SPS-Systeme um zusätzliche I/O über einen einzelnen X-Board-Steckplatz

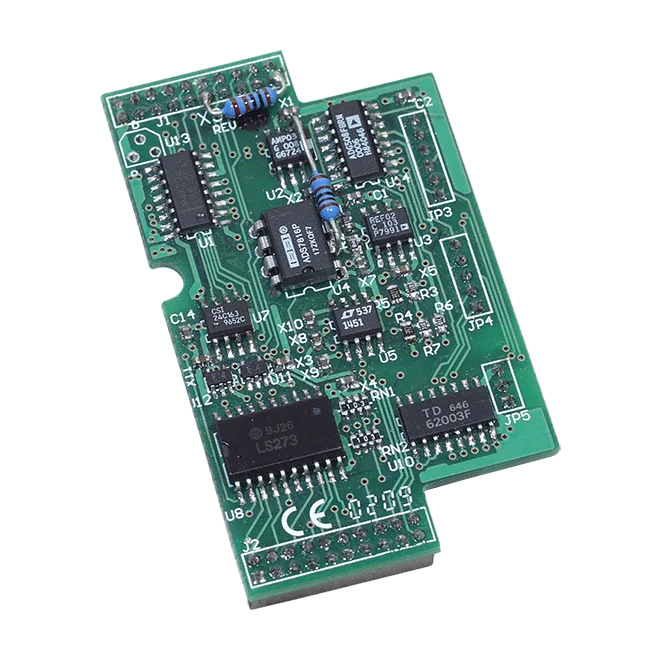

Die X305 CR ist eine gemischte I/O-X-Board-Erweiterung für die Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EX. Sie bietet sieben 12-Bit-Spannungsanaloageingänge und einen 12-Bit-Spannungsanalogausgang, jeweils im Bereich ±5 VDC, sowie zwei Digitaleingänge für Trockenkontakt und zwei Digitalausgänge in Open-Collector-Ausführung. Keiner der Kanäle ist galvanisch getrennt.Die Analogeingänge haben eine Eingangsimpedanz von 50 KOhm und sind bis ±30 VDC überspannungsfest; die maximale Abtastrate beträgt 1 KHz. Die Digitaleingänge sind als Sink-Typ ausgeführt, der EIN-Pegel liegt bei +3,5 V bis +30 VDC. Die NPN-Open-Collector-Ausgänge schalten Lasten bis +30 VDC mit 100 mA. Pro µPAC kann nur ein X-Board eingesetzt werden.Das Board misst 38 mm x 64 mm und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt. Die Lagerung erfolgt bei -40 ~ +80 °C und 5 ~ 90 % relativer Luftfeuchtigkeit, nicht kondensierend. Es verfügt über die Zertifizierungen RoHS und WEEE.AnwendungenErweiterung unterstützter I-7188- und uPAC-7186EX-Steuerungen um analoge und digitale I/OErfassung von Spannungssignalen und analoge Ansteuerung im Bereich ±5 VDC

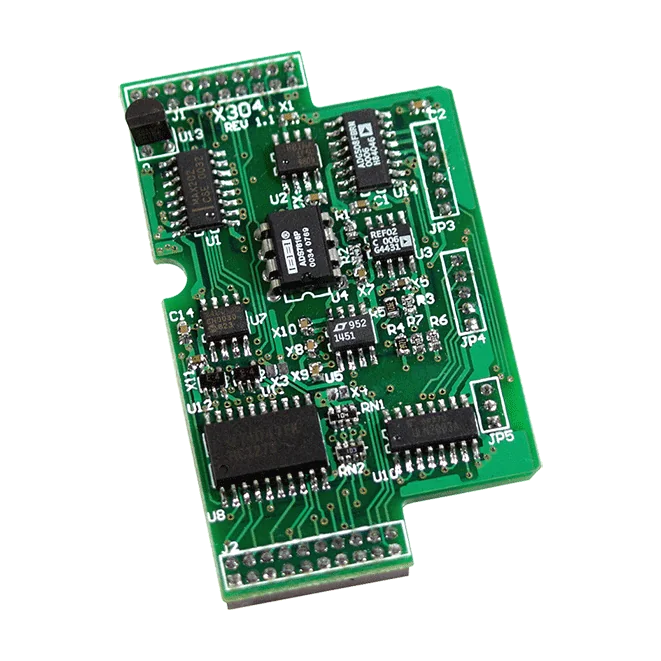

Die X304 CR ist ein X-Board, das unterstützten I-7188- und uPAC-7186EX-Steuerungen gemischte analoge und digitale I/O hinzufügt. Es bietet drei 12-Bit-Analogeingänge und einen 12-Bit-Analogausgang, jeweils mit einem Nennbereich von ±5 VDC, sowie vier digitale Eingänge und vier digitale Ausgänge, alle ohne Potenzialtrennung.Anwender wählen das X304 CR, wenn eine kompakte Steuerung spannungsbasierte Analogmessung und -steuerung zusammen mit diskreter Schaltfunktion benötigt. Die digitalen Eingänge akzeptieren potenzialbehaftete Kontakte in Sink-Konfiguration, die digitalen Ausgänge sind NPN-Open-Collector-Typen mit bis zu 30 VDC und 100 mA pro Kanal.Das Board ist mit dem I-7188XB, I-7188XG, I-7188EX und I-7188EG sowie mit der uPAC-7186EX-Serie kompatibel. Jeder µPAC akzeptiert nur ein X-Board. Das Modul misst 38 mm x 64 mm und ist für einen Betriebsbereich von -25 ~ +75 °C spezifiziert.AnwendungenHinzufügen von analogen und digitalen I/O zu unterstützten I-7188- und uPAC-7186EX-SteuerungenSpannungsbasierte Analogmessung und -steuerung mit diskreter Schaltfunktion

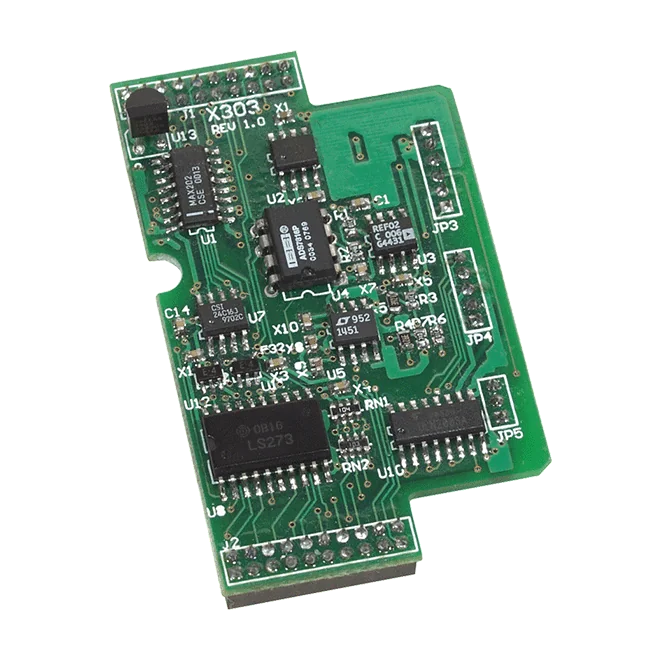

Der X303 ist ein X-Board, das kompatiblen Steuerungen I-7188 und uPAC-7186EX analoge und digitale I/O hinzufügt. Es bietet einen 12-Bit-Analogeingang und einen 12-Bit-Analogausgang, beide für ±5 VDC ausgelegt, sowie vier digitale Eingänge und sechs digitale Ausgänge, alle nicht galvanisch getrennt.Das X-Board ist für die Serien I-7188XB, I-7188XG, I-7188EX, I-7188EG und uPAC-7186EX ausgelegt. Pro µPAC-Steuerung kann nur ein X-Board aufgesteckt werden.Auf der digitalen Seite sind die Eingänge als Nassschalter-Eingänge vom Typ Sink ausgeführt, mit einem EIN-Pegel von +3,5 V bis +30 VDC. Die Ausgänge sind NPN-Open-Collector für Lasten bis +30 VDC und 100 mA. Das Modul misst 38 mm x 64 mm und ist für den Betrieb von -25 bis +75 °C spezifiziert.AnwendungenHinzufügen analoger und digitaler I/O zu kompatiblen Steuerungen I-7188 und uPAC-7186EX

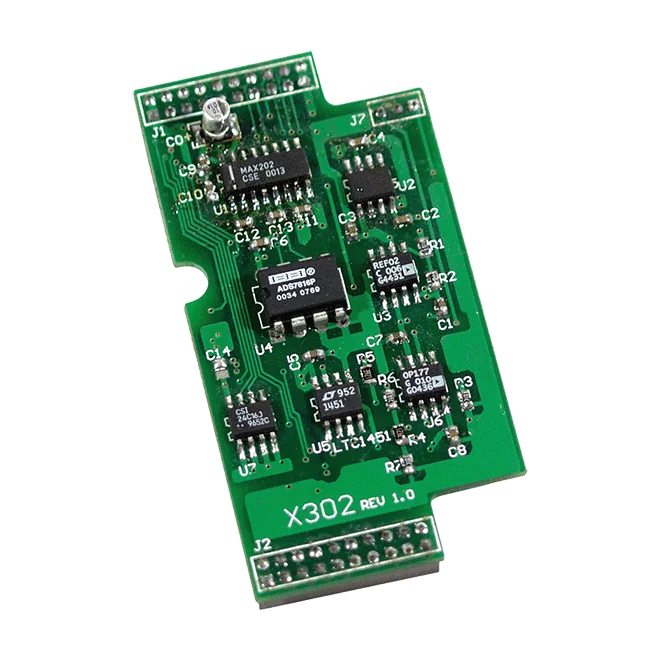

Der X302 erweitert einen I-7188XC-Controller über ein einzelnes X-Board um einfache Spannungsmessung und Spannungsausgabe. Er bietet einen 12-Bit-Analogeingang und einen 12-Bit-Analogausgang, beide für ±5 VDC ausgelegt und beide ohne Potenzialtrennung.Der Analogeingang erreicht eine maximale Abtastrate von 900 Hz und hat eine Eingangsimpedanz von 50 KOhm, mit Überspannungsschutz bis ±5 VDC. Der Analogausgang kann bis zu 10 mA liefern und eignet sich damit zur Ansteuerung eines einfachen spannungsgesteuerten Geräts oder Signaleingangs.Passend für die Serie I-7188XC; pro µPAC kann ein X-Board eingesetzt werden.Kompaktes Board mit den Abmessungen 38 mm x 64 mm und einem Betriebsbereich von -25 ~ +75 °C.AnwendungenSpannungsmessung an I-7188XC-ControllernSpannungsausgabesteuerung an I-7188XC-Controllern

Der X301 ergänzt den I-7188XC um einen Spannungs-Analogeingang und einen Spannungs-Analogausgang. Beide Kanäle sind 12-Bit und nicht galvanisch getrennt. Damit eignet sich das X301 für Projekte, in denen ein Niederspannungssignal eingelesen und eine Steuerspannung von derselben Controller-Platine ausgegeben werden soll.Der Eingang akzeptiert 0 ~ 2,5 VDC und tastet mit bis zu 200 KHz ab. Er hat eine Eingangsimpedanz von 1 KOhm und ist mit einem Überspannungsschutz von +30 VDC ausgestattet. Der Ausgang deckt 0 ~ 4,095 V ab und kann bis zu 20 mA liefern.Das X301 ist für den I-7188XC ausgelegt. Der breitere X-Board-Bereich unterstützt auch andere I-7188- und uPAC-7186-Controller, die Spezifikation des X301 selbst bezieht sich jedoch auf den I-7188XC. Bitte vor dem Einbau Bestellcode und Controller-Modell prüfen.AnwendungenAnaloge Spannungserfassung in I-7188XC-SystemenAnaloge Spannungsausgabe zur Steuerung in I-7188XC-Systemen

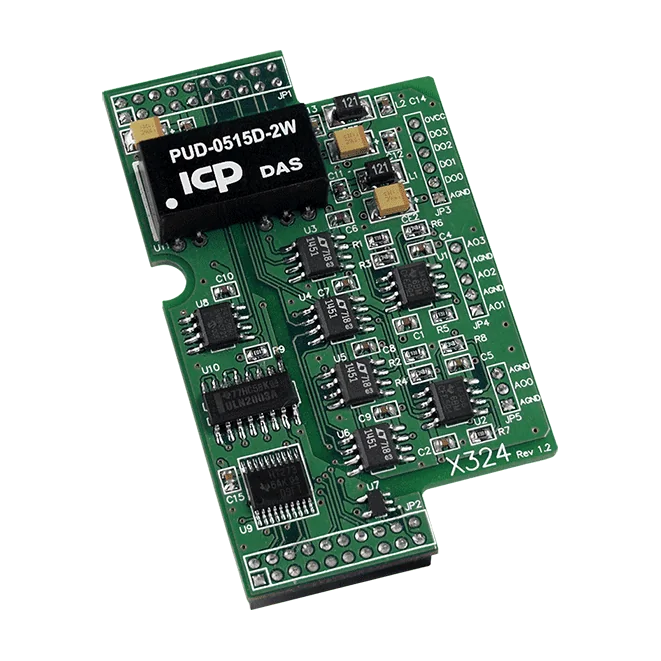

Der X324 CR ist ein X-Board, das kompatiblen Controllern I-7188 und uPAC-7186EX vier nicht isolierte Analogausgänge und vier nicht isolierte Digitalausgänge hinzufügt. Jeder Analogkanal liefert ein 12-Bit-Spannungssignal im Bereich 0 ~ +5 V und kann daher Geräte ansteuern, die ein Standard-Steuersignal von 0 ~ 5 V akzeptieren.Die vier Digitalausgänge sind als Open-Collector-NPN ausgeführt und für eine Lastspannung von bis zu +30 VDC sowie einen Laststrom von 100 mA ausgelegt. Sie eignen sich zum Schalten von Relais, Anzeigen oder anderen Lasten, die auf die Masseführung des Controllers bezogen werden können. Dabei ist zu beachten, dass keine der Ausgangsgruppen galvanisch getrennt ist, weshalb die üblichen Vorsichtsmaßnahmen gelten.Pro µPAC-Einheit kann nur ein X-Board eingesetzt werden. Der X324 CR eignet sich daher am besten als I/O-Erweiterung für einen Controller, der kein anderes X-Board besitzt. Das Modul ist RoHS-konform und WEEE-zertifiziert und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenBereitstellung von 0 ~ 5 V Analog-Steuersignalen durch eine PACSchalten von Lasten über Open-Collector-DigitalausgängeI/O-Erweiterung für Steuerungssysteme auf Basis von I-7188 und uPAC-7186EX
