XP-8031-CE6 Standard-PAC, x86-Dual-Core-CPU mit Windows CE 6.0

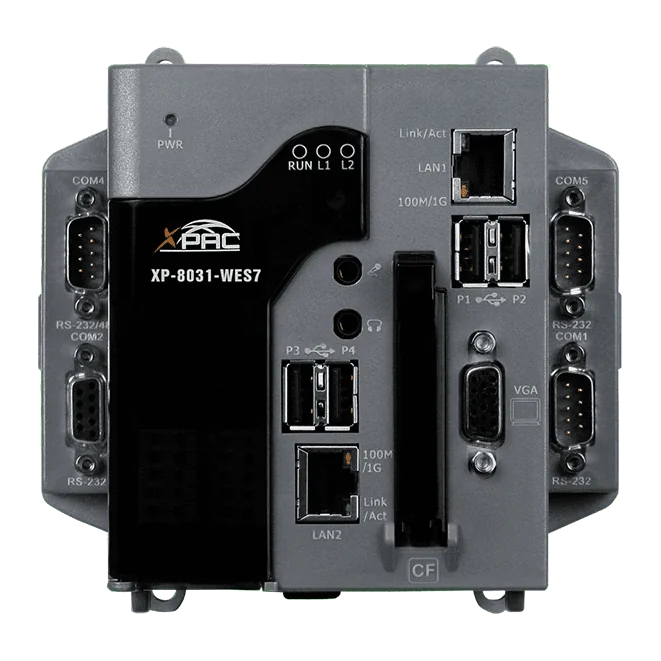

Die XP-8031-WES7 ist eine Windows-basierte PAC, die Rechenleistung, I/O und Bedienoberfläche in einem Gerät vereint. Sie eignet sich für Projekte, in denen HMI, Datenerfassung und Steuerung in einer einzigen Steuerung zusammengefasst werden sollen, statt auf mehrere getrennte Geräte verteilt zu sein.Das Herzstück bildet eine x86-Dual-Core-CPU mit 1 GHz, 2 GB DDR3-SDRAM und 32 GB Flash, auf der Windows Embedded Standard 7 SP1 (32 Bit) läuft. Da das Betriebssystem die Win32-API von Windows 7 nutzt, lassen sich Desktop-Anwendungen auf dieser Schnittstelle mit relativ geringem Aufwand portieren. Das Gerät bietet zwei Gigabit-Ethernet-Anschlüsse, einen VGA-Ausgang, vier USB-2.0-Ports sowie eine Kombination aus RS-232- und RS-485-Schnittstellen.Für eine breitere I/O-Abdeckung ist eine dezentrale Erweiterung über Ethernet-I/O-Module und RS-485-I/O-Module von ICP DAS möglich. Das Gerät verfügt außerdem über einen redundanten Spannungseingang mit einem Relais zur Meldung eines Spannungsausfalls und ist für die Montage auf Hutschiene oder Wand ausgelegt, mit einem Betriebstemperaturbereich von -25 bis +75 °C.AnwendungenIntegrierte HMI, Datenerfassung und Steuerung in einer einzigen PACDesktop-ähnliche Windows-Anwendungen auf industrieller HardwareDezentrale I/O-Erweiterung mit Ethernet- und RS-485-I/O-Modulen

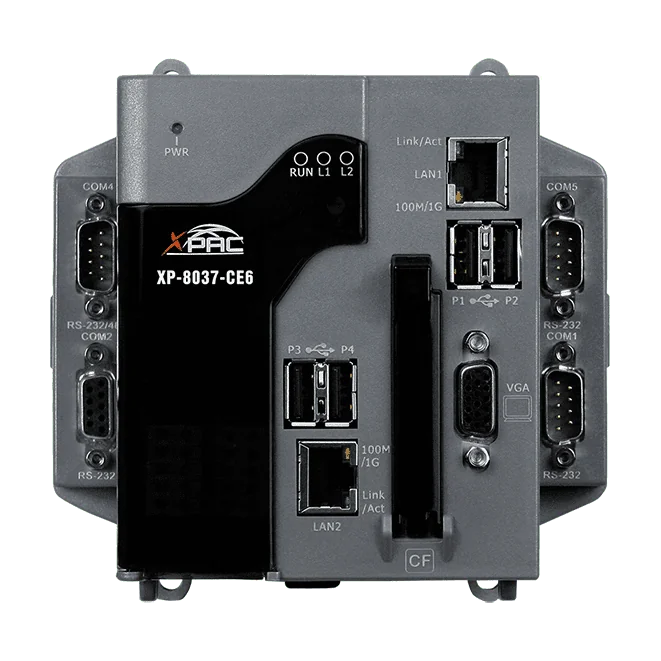

Die XP-8037-CE6 ist eine programmierbare Automatisierungssteuerung ohne Steckplätze, die eine IEC 61131-3 Soft-SPS mit einer vollwertigen Windows-CE-6.0-Plattform kombiniert. Der x86-Dual-Core-Prozessor mit 1,0 GHz und 2 GB DDR3-SDRAM ermöglicht es Ingenieuren, die Regelungslogik von Embedded ISaGRAF Ver.3 zusammen mit anderer PC-basierter Steuerungssoftware auf einem Gerät auszuführen.Da die XP-8037-CE6 keine I/O-Steckplätze besitzt, eignet sie sich für Projekte, die auf Ethernet-, serielle und USB-Anbindung setzen oder eine lokale Bildausgabe über ihren VGA-Anschluss benötigen. Mit Modbus-RTU/TCP-Master- und Slave-Unterstützung, doppeltem Watchdog-Timer und Hard-Echtzeitfähigkeit ist sie eine praxisgerechte Wahl für Leit- und Regelaufgaben, die deterministisches Verhalten erfordern.Die ISaGRAF-Workbench bietet die gängigen SPS-Sprachen (LD, FBD, SFC, ST, IL) sowie Ablaufplanprogrammierung, mit Online-Debugging, Überwachung und Offline-Simulation. Mit der Option eLogger HMI können Bedienoberfläche und Regelungslogik in derselben PAC laufen.AnwendungenAusführung von HMI und Regelungslogik in derselben PAC mit eLogger HMIBewegungssteuerung mit den Modulen I-8094F, I-8094 oder I-8092FIndustrielle Steuerung mit IEC-61131-3-Programmierung in ISaGRAF

Eigenständige Win-GRAF-Steuerung für logikbasierte Automatisierung. Die XP-8038-CE6 ist das 0-Slot-Mitglied der Win-GRAF-XPAC-8000-CE6-Serie. Sie kombiniert eine x86-CPU mit 1,0 GHz Dual-Core und Windows CE 6.0 mit der eingebetteten Win-GRAF-SoftLogic-Umgebung, die nach IEC 61131-3 programmiert wird. Da keine I/O-Erweiterungssteckplätze vorhanden sind, eignet sie sich für Anwendungen, bei denen Steuerungslogik, Kommunikation und HMI-Funktionen ohne lokale parallele oder serielle I/O-Module benötigt werden.Die Steuerung unterstützt Hard-Echtzeitbetrieb und deterministische Regelung und bietet einen VGA-Ausgang für ein lokales Display. Kommunikationsoptionen umfassen Modbus RTU und Modbus TCP, jeweils in den Rollen Master und Slave, OPC-UA-Serverfunktionalität sowie DCON und benutzerdefinierte Protokolle über die seriellen Schnittstellen. Für Installationen mit höherer Verfügbarkeit stehen redundante Spannungseingänge und die Unterstützung eines redundanten Dual-PAC-Systems zur Verfügung.Vier USB-2.0-Anschlüsse, zwei 10/100/1000-Base-TX-Ethernet-Ports sowie mehrere RS-232- und RS-485-Schnittstellen ermöglichen den Anschluss an Peripheriegeräte und Netzwerke. Das Gerät ist für einen Betriebstemperaturbereich von -25 bis +75 °C ausgelegt und kann auf einer DIN-Schiene oder an der Wand montiert werden.AnwendungenLogiksteuerungsanwendungen, entwickelt in Win-GRAFHMI- und Datenmanagementanwendungen, die Daten mit Win-GRAF-Programmen austauschenSysteme, die redundante Versorgung oder eine redundante Dual-PAC-Konfiguration erfordern

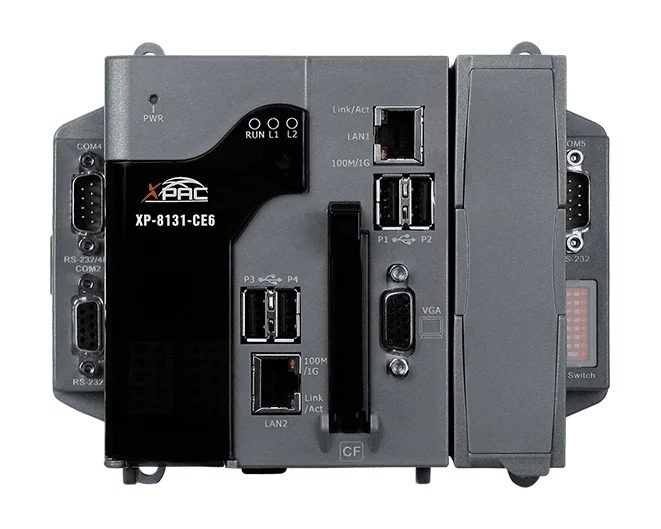

Der XP-8131-CE6 ist eine programmierbare Automatisierungssteuerung mit einer 1-GHz-Dual-Core-x86-CPU und dem Betriebssystem Windows CE 6.0. Der einzelne I/O-Erweiterungssteckplatz nimmt I/O-Module der Bauform High-Profile vom Typ I-8K (parallel) und I-87K (seriell) auf, sodass sich Eingangs- und Ausgangskapazität erweitern lässt, ohne die Steuerungsplattform zu wechseln.Windows CE 6.0 bietet der Steuerung Echtzeitfähigkeit, einen schlanken Kern, schnelles Booten und deterministische Regelung. Das Gerät kann außerdem PC-basierte Steuerungssoftware wie Visual Basic .NET und Visual C# ausführen. Das eignet sich für Projekte, in denen eine klassische SPS-Struktur mit der Entwicklung von Windows-Anwendungen kombiniert werden soll.Speicher und Konnektivität umfassen 2 GB DDR3-SDRAM, 32 GB Flash-Speicher, zwei 10/100/1000BASE-T-Ethernet-Anschlüsse, serielle COM-Schnittstellen, vier USB-2.0-Host-Anschlüsse und einen VGA-Ausgang. Eine 64-Bit-Hardware-Seriennummer steht für den Softwarekopierschutz zur Verfügung, und der redundante Spannungseingang sowie der doppelte Watchdog-Timer unterstützen robuste Installationen.AnwendungenPC-basierte Industriesteuerung mit Windows-CE-AnwendungenSysteme, die SPS-typische I/O mit der Softwareentwicklung in .NET verbinden
