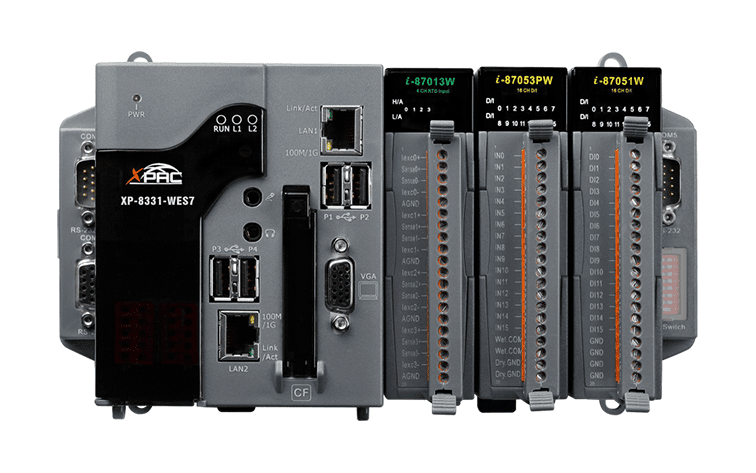

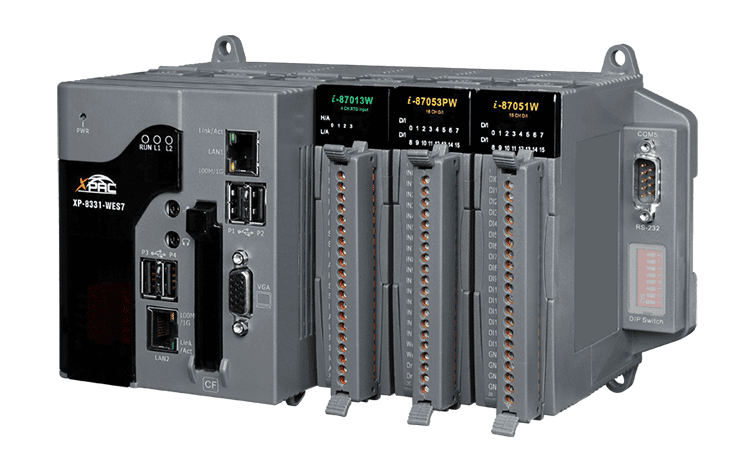

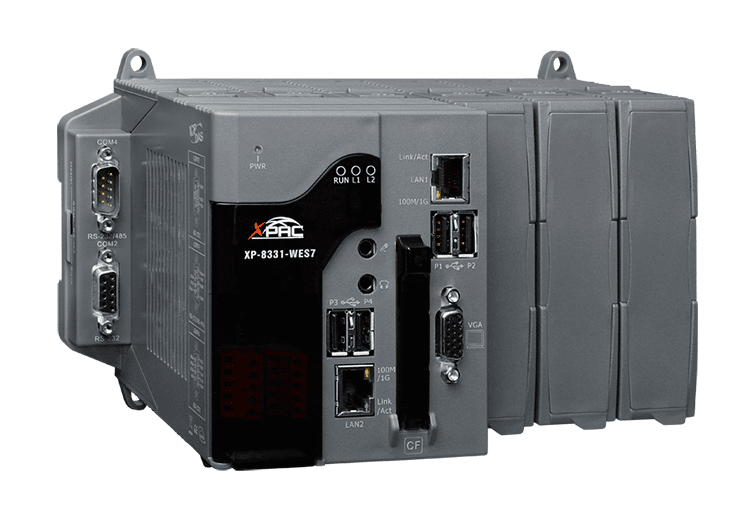

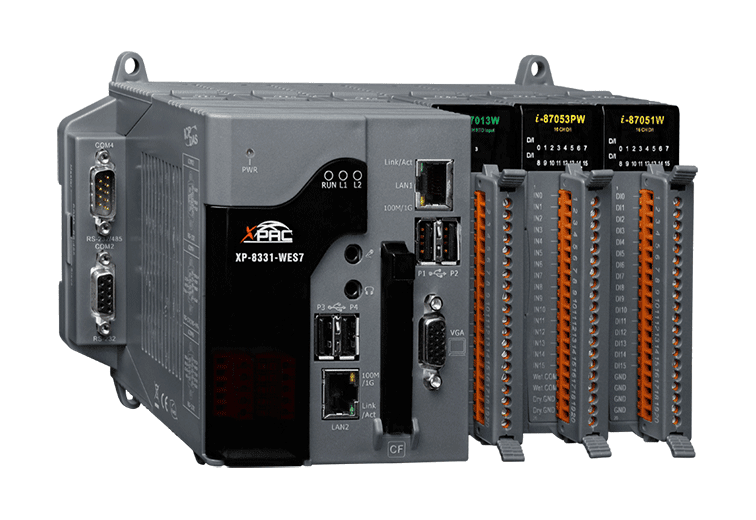

XP-8331-WES7 Windows Embedded Standard 7 PAC, 3-Slot x86-Controller
3-Slot-x86-PAC mit Windows Embedded Standard 7 SP1, das Rechenleistung, I/O und Bedienoberfläche in einem Gerät vereint, mit lokalen I-8K- und I-87K-Steckplätzen und zwei Gigabit-Ethernet-Ports.
- Betriebssystem Windows Embedded Standard 7 SP1 x86 (32-Bit)
- x86-CPU mit 1 GHz und zwei Kernen, 2 GB DDR3-SDRAM und 32 GB Flash
- 3 I/O-Erweiterungssteckplätze für Module der Serien I-8K und I-87K
- 2x 10/100/1000M-Ethernet-Ports und VGA-Ausgang
- Vier USB-2.0-Ports sowie mehrere COM-Ports mit RS-232 / RS-485
- Redundante Spannungseingänge mit Alarmrelais (1 A @ 24 VDC)
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "XP-8331-WES7 Windows Embedded Standard 7 PAC, 3-Slot x86-Controller"
XP-8331-WES7 ist ein Windows-basiertes PAC, das Rechenleistung, I/O und Bedienoberfläche in einem einzigen Gerät vereint. Es eignet sich für Anwendungen, in denen HMI, Datenerfassung und Steuerung in einer Steuerung zusammengeführt werden sollen, statt auf mehrere separate Geräte verteilt zu sein.
Das Gerät basiert auf einer x86-CPU mit 1 GHz und zwei Kernen, 2 GB DDR3-SDRAM sowie 32 GB Flash-Speicher. Drei lokale Steckplätze nehmen I/O-Module der Serien I-8K und I-87K auf, und über Ethernet- und RS-485-I/O-Module lässt sich dezentrale I/O anbinden. Die Win32-API entspricht Windows 7, sodass viele Desktop-Anwendungen auf der Plattform lauffähig sein sollten.
Zur Konnektivität gehören VGA-Videoausgang, zwei 10/100/1000M-Ethernet-Ports, vier USB-2.0-Ports sowie COM-Schnittstellen mit RS-232 und RS-485. Redundante Spannungseingänge und zwei Watchdog-Timer unterstützen einen zuverlässigen Betrieb, und das Gerät ist für -25 ~ +75 °C spezifiziert.
Anwendungen
- Integrierte HMI- und Steuerungspanels
- Datenerfassung mit lokaler und dezentraler I/O
- Maschinen- und Prozesssteuerung
- Windows-Desktop-Anwendungen auf einem Industrie-PAC
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, RS-232, RS-485, USB, VGA |
| Ports: | 2 Ethernet, 4 COM, 4 USB |
| Isolation: | 1 kV power, 3000 VDC RS-485 |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Technische Daten
| Software | |
|---|---|
| BS | Windows Embedded Standard 7 SP1 x86 (32-Bit) |
| Service | IE11, FTP-Server, IIS 7.0, ASP (Java Script, VB Script) |
| Framework-Unterstützung | .NET Framework 3.5 ~ 4.5 |
| Mehrsprachige Unterstützung | Englisch, Deutsch, Französisch, Spanisch, Portugiesisch, Russisch, Italienisch, Koreanisch, Japanisch, vereinfachtes Chinesisch, traditionelles Chinesisch |
| SDK | DLL für VC, DLL für Visual Studio.NET |
| Haupteinheit | |
| CPU | x86-CPU, 1 GHz, Dual-Core |
| 64-Bit-Hardware-Seriennummer | Ja |
| Systemspeicher | 2 GB DDR3 SDRAM, 32 GB Flash |
| Lagerung | 1x CF-Kartensteckplatz |
| Nichtflüchtiger Speicher | 512 KB MRAM, 16 KB EEPROM |
| Echtzeituhr | Sekunden, Minuten, Stunden, Datum, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Dual-Watchdog-Timer |
| Anzeige | |
| Signal | VGA |
| Auflösung | 1920 x 1080, 1024 x 768, 800 x 600 , 640 x 480 |
| LED-Anzeigen | |
| Status | 1 x System, 1 x Power, 2 x Programmierbar |
| I/O-Erweiterung | |
| I/O-Typ | I-8K, I-87K-Serie |
| Steckplätze | 3 |
| HMI | |
| Summer | Ja |
| Drehschalter | 1 x 10-Positionen (0 ~ 9) |
| DIP-Schalter | 8 Bit für Adresse |
| Audio | |
| Buchse | Mikrofon-Eingang und Kopfhörer-Ausgang |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-Anschlüsse | |
| Ports | 2 x RS-232, 1 x RS-485 (3000 VDC isoliert), 1 x RS-232/RS-485 |
| USB | |
| Ports | 4 x USB 2.0 |
| Leistung | |
| Kapazität | 30 W |
| Eingangsbereich | +10 ~ 30 VDC (1 kV isoliert) |
| Redundante Spannungseingänge | Ja, mit einem Leistungsrelais (1 A @ 24 VDC) für Alarm |
| Leistungsaufnahme | 16.8 W (0.7 A @ 24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 231 x 132 x 125 (W x L x H) |
| Installation | DIN-Schiene, Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
