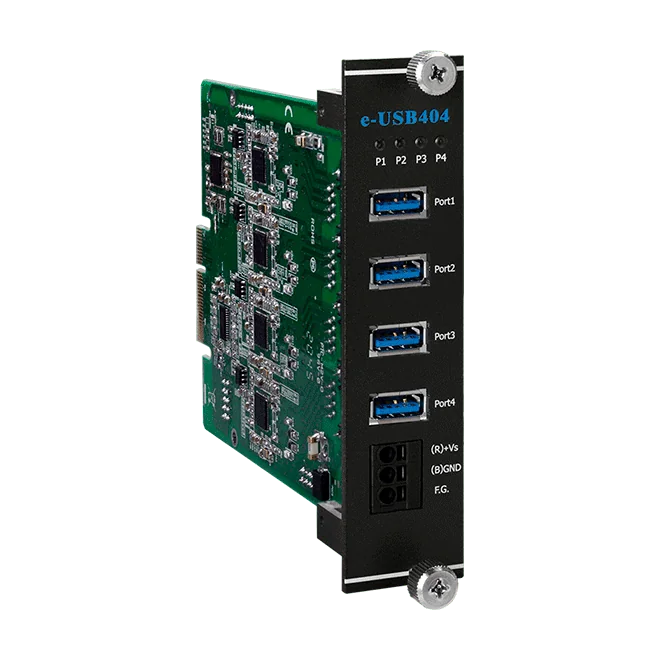

e-USB404 4-Port USB 3.1 Gen 1 Erweiterungsmodul, e-Bus x4
4-Port-USB-3.1-Gen-1-Erweiterungsmodul für den e-Bus-x4-Steckplatz der AXP-9000-IoT-SPS, mit bis zu 900 mA pro Port bei 5 V für USB-Bildverarbeitungskameras und andere USB-Geräte.
- Vier unabhängige USB-3.1-Gen-1-Host-Controller, jeweils mit eigener 5-Gbps-SuperSpeed-Bandbreite
- Kompatibel mit USB 3.1 Gen 1 (entspricht USB 3.0), mit High-Speed-, Full-Speed- und Low-Speed-Modi
- 5-V-Ausgang mit bis zu 900 mA pro Port, überlast- und kurzschlussgeschützt
- Ein- und Ausschalten der Stromversorgung jedes Ports über das SDK, zum Zurücksetzen von USB-Geräten nach einem Fehler
- LED-Betriebsanzeige für jeden Port
- Vier frontseitig zugängliche USB-Typ-A-Buchsen
256,00 € pro Stück
| 1-9 Stück | 256,00 € | |
|---|---|---|
| 10-30 Stück | 243,00 € | −5 % |
| ab 31 Stück | 231,00 € | −10 % |
Produktinformationen "e-USB404 4-Port USB 3.1 Gen 1 Erweiterungsmodul, e-Bus x4"
Das e-USB404 CR ergänzt einen Programmierbaren Automatisierungscontroller AXP-9000-IoT über einen einzelnen e-Bus-x4-Steckplatz um vier unabhängige USB-3.1-Gen-1-Host-Controller. Es eignet sich für Ingenieure, die mehrere USB-Geräte gleichzeitig betreiben müssen, insbesondere USB-Bildverarbeitungskameras, die große Bilddatenmengen erzeugen.
Jeder Port verfügt über einen eigenen Controller und eine LED-Statusanzeige. Alle vier Typ-A-Buchsen sind frontseitig zugänglich, was die Verdrahtung vereinfacht. Jeder Port liefert 5 V mit bis zu 900 mA und ist überlast- und kurzschlussgeschützt. Die Stromversorgung jedes Ports kann softwareseitig über das SDK ein- und ausgeschaltet werden, wodurch ein hängendes USB-Gerät zur Fehlerbehebung zurückgesetzt werden kann.
- Übertragungsmodi: SuperSpeed (5 Gbps), High Speed (480 Mbps), Full Speed (12 Mbps) und Low Speed (1,5 Mbps)
- Unterstützt Microsoft Windows 7/8.1/10 und Linux
- Betriebstemperatur -25 ~ +60 °C
Typische Einsatzbereiche sind Frame-Grabbing in der maschinellen Bildverarbeitung, automatisierte optische Inspektion, Qualitätssicherung und medizinische Bildgebung.
Anwendungen
- Maschinelle Bildverarbeitung
- Automatisierte optische Inspektion
- Qualitätssicherung
- Medizinische Bildgebung
| Betriebstemperatur: | -25 ~ +60 °C |
|---|---|
| Produkttyp: | Erweiterungsmodul |
| Schnittstelle: | e-Bus x4, USB 3.1 Gen 1 |
| Stromeingang: | 4 W aus e-Bus-Steckplatz, 20 W extern |
| Ports: | 4 |
Technische Daten
| Software | |
|---|---|
| BS-Unterstützung | Microsoft Windows 7/8.1/10 und Linux |
| SDK | Ja, USB-Stromversorgung ein/aus per API |
| Busschnittstelle | |
| Typ | e-Busx4 |
| LED-Anzeigen | |
| Status | 4 x Versorgungsstatus für jeden USB-Anschluss |
| USB | |
| Ports | 4 x USB 3.1 Gen 1 Host-Controller |
| Spezifikation | Konform mit USB-3.1-Gen-1-Spezifikation und Intel® x HCI-Spezifikation, Rev1.0 |
| Übertragungsgeschwindigkeit | SuperSpeed (5 Gbps), High Speed (480 Mbps), Full Speed (12 Mbps), Low Speed (1,5 Mbps) |
| Versorgungsstrom | 900 mA/5 V max. pro Port |
| Steckverbinder | 4 x USB-Typ-A-Stecker |
| Überlastschutz | Ja |
| Kurzschlussschutz | Ja |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 0,1 A @ 24 VDC ohne PD-Last, 0,5 A @ 24 VDC mit PD-Volllast (4,5 W pro Port) |
| Eingangstyp | Max. 4 W USB-Versorgung nur über e-Bus-Steckplatz Max. 20 W USB-Versorgung über externe Stromversorgung |
| Mechanisch | |
| Abmessungen (mm) | 31 x 136 x 133 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +60 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Ähnliche Produkte

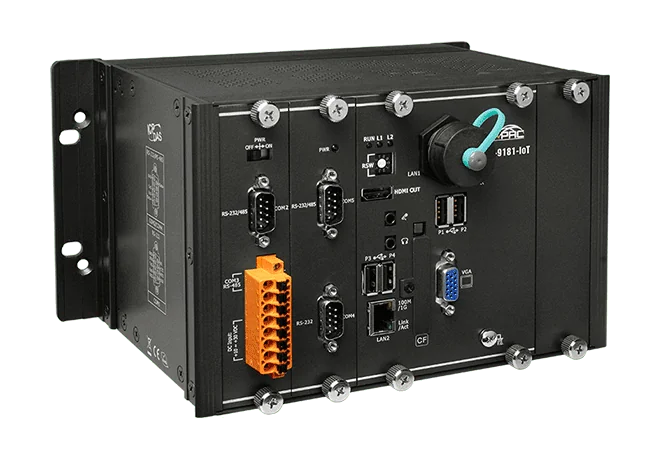

Der XP-9181-IoT CR ist eine Windows-basierte speicherprogrammierbare Automatisierungssteuerung für Ingenieure, die HMI, Datenerfassung und Steuerung in einem kompakten Gerät benötigen. Er läuft mit Windows 10 IoT Enterprise LTSC (64 Bit) auf einem Intel Atom E3845 Quad-Core-Prozessor mit 1,91 GHz, 4 GB DDR3-SDRAM und einer 64-GB-SSD, sodass auf der Steuerung gängige Windows-Software und Entwicklungswerkzeuge eingesetzt werden können.Die Anschlüsse umfassen VGA- und HDMI-Display-Ausgänge, zwei 10/100/1000M-Ethernet-Ports, vier USB-2.0-Ports sowie eine Gruppe galvanisch getrennter serieller Schnittstellen: einen RS-232, einen RS-485 und zwei umschaltbare RS-232/RS-485, jeweils mit 3000 VDC Isolation. Ein lokaler Steckplatz nimmt I/O-Module der Serien I-9K oder I-97K auf, und über Ethernet- oder RS-485-I/O-Module ist eine Erweiterung um Remote-I/O möglich.Das Gerät ist für Hutschienen- oder Wandmontage ausgelegt und verfügt über einen Versorgungseingang von +10 ~ 30 VDC mit redundanten Spannungseingängen für zusätzliche Ausfallsicherheit. Der duale Watchdog-Timer und der Betriebsbereich von -25 ~ +60 °C eignen sich für anspruchsvolle Schaltschrankinstallationen. Der Bestellcode CR bezeichnet die RoHS-konforme Standardausführung.AnwendungenHMI und BedienoberflächeDatenerfassungMaschinen- und ProzesssteuerungIntegrierte SPS für Schaltschränke

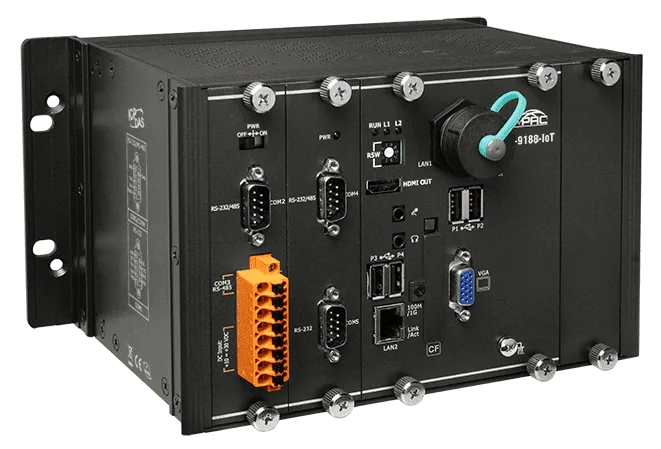

Die XP-9188-IoT CR ist das 1-Slot-Mitglied der Win-GRAF XP-9000-IoT-Serie, eine PAC, die Windows 10 IoT Enterprise (64-Bit) mit einer eingebetteten Win-GRAF-SoftLogic-Laufzeitumgebung nach IEC 61131-3 ausführt. Steuerungslogik, Bedienbildschirme und Datenverarbeitung sind in einem Metallgehäuse vereint, was sich für Projekte eignet, die andernfalls eine separate SPS, einen HMI-PC und ein Gateway erfordern würden.Die Konnektivität umfasst zwei RJ-45-Ethernet-Ports 10/100/1000 Base-TX, vier USB-2.0-Ports, VGA- und HDMI-Displayausgänge sowie vier COM-Ports (ein RS-232, ein RS-485 und zwei RS-232/RS-485), jeweils mit 3000 VDC galvanischer Trennung. Der einzelne Erweiterungssteckplatz nimmt I/O-Module der Serien I-9K oder I-97K auf. Unterstützte Protokolle sind OPC-UA-Server, Modbus TCP/IP Master/Slave, Modbus RTU Master/Slave, Modbus ASCII Master, DCON und benutzerdefinierte Protokolle.Redundante Spannungseingänge und die Unterstützung eines redundanten Dual-PAC-Systems sind für Anwendungen mit erhöhten Ausfallschutzanforderungen verfügbar. Das Gerät arbeitet im Bereich von -25 bis +60 °C und kann auf einer DIN-Schiene oder an einer Wand montiert werden.AnwendungenIntegriertes HMI, Datenerfassung und Steuerung in einer EinheitSoft-SPS-Steuerung mit IEC-61131-3-Programmierung über Win-GRAFMaschinen- und Automatisierungsprojekte mit lokaler I/O-Erweiterung und Anbindung serieller GeräteRedundante Dual-PAC-Steuerungssysteme
