iKAN-116 Einzeilige LED-Anzeige, 16/8 Zeichen, Modbus
Einzeilige industrielle LED-Anzeige mit 16/8 Zeichen, Webkonfiguration, 128 prioritätsbasierten Meldungen sowie Unterstützung für Modbus RTU und Modbus TCP für die SPS-gesteuerte Textausgabe.
- Einzeilige LED-Anzeige mit 16 ASCII- oder 8 Unicode-Zeichen pro Zeile
- Sieben Anzeigefarben: Rot, Blau, Gelb, Grün, Hellblau, Lila und Weiß
- Speichert bis zu 128 Standardmeldungen mit benutzerdefinierten Prioritätsstufen
- Text und Variablen in einer Meldung kombinierbar, aus einem Datenpool mit 168 Werten
- Webbasierte Konfiguration über HTTP/HTTPS von PC, Smartphone oder Tablet
- Zwei RS-485-Anschlüsse für Modbus RTU Master/Slave sowie zwei RJ-45-Switch-Ports für Modbus TCP
1.329,00 € pro Stück
| 1-9 Stück | 1.329,00 € | |
|---|---|---|
| 10-30 Stück | 1.289,00 € | −3 % |
| ab 31 Stück | 1.263,00 € | −5 % |
Produktinformationen "iKAN-116 Einzeilige LED-Anzeige, 16/8 Zeichen, Modbus"

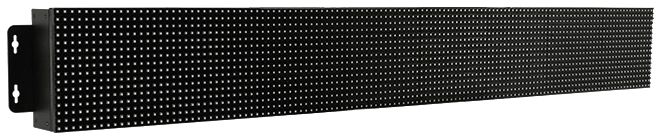

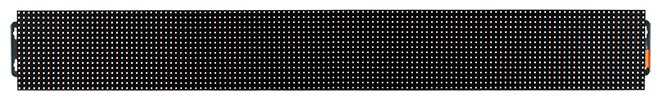

Die iKAN-116 CR ist eine einzeilige industrielle LED-Anzeige für die speicherprogrammierbare Textausgabe. Sie zeigt bis zu 16 ASCII- oder 8 Unicode-Zeichen pro Zeile in sieben wählbaren Farben an. Eine SPS kann gespeicherte Meldungen ein- und ausblenden oder codierte Zeichenketten über Modbus zur Anzeige senden.
Meldungen und Variablen werden über eine webbasierte Oberfläche konfiguriert. Die Anzeige speichert bis zu 128 Standardmeldungen mit benutzerdefinierten Prioritätsstufen, und jede Meldung kann Text mit Live-Variablen aus einem gemeinsamen Datenpool von 40 Coil-, 64 Float- und 64 Integer-Werten kombinieren. Eine integrierte Echtzeituhr unterstützt die Anzeige von Datum und Uhrzeit.

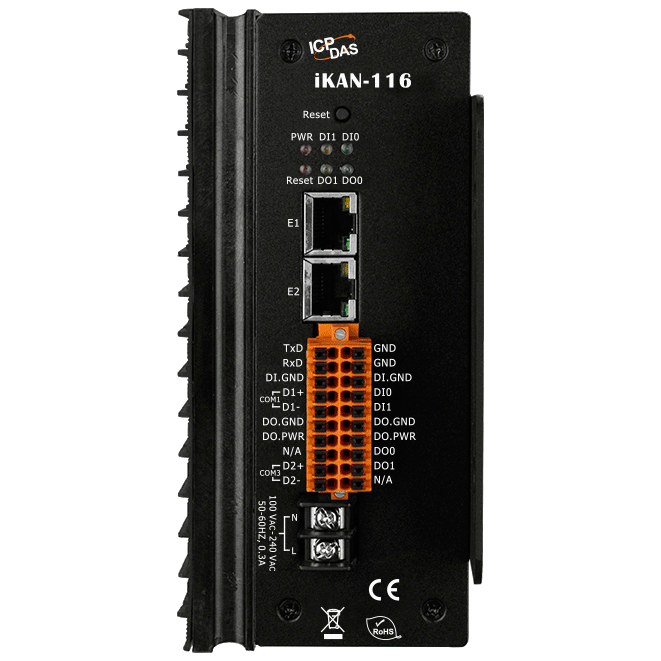

Die Konnektivität umfasst zwei RS-485-Anschlüsse für den Betrieb als Modbus-RTU-Master oder -Slave sowie zwei RJ-45-Switch-Ports für Ethernet. Das Gerät besitzt ein Aluminiumgehäuse zur Wandmontage, akzeptiert 100 ~ 240 VAC und ist für den Betrieb bei 0 ~ +60 °C ausgelegt. Es trägt die Zertifizierungskennzeichen CE, UKCA, FCC, RoHS und WEEE.
Anwendungen
- SPS-HMI-Textmeldungen, Anzeige von Echtzeit-SPS-Daten als Text auf der Anzeige
- Anzeige der Raumluftqualität mit ICP-DAS-DL-Sensormodulen, einschließlich CO, CO2, PM2,5, Temperatur und Luftfeuchtigkeit
| Product type: | LED message display |
|---|---|
| Protokoll: | Modbus |
| Interface: | Ethernet, RS-485 |
| Ports: | 2 RJ-45, 2 RS-485 |
| Power input: | 100 ~ 240 VAC |
| Operating temperature: | 0 ~ +60 °C |
| Mounting: | Wall |
| Housing: | Aluminium |
Technische Daten
| Anzeige | |
|---|---|
| Größe | iKAN-116: Zeile: 1，ASCII-Zeichen: 16，Unicode-Zeichen: 8 iKAN-124: Zeile: 1，ASCII-Zeichen: 24，Unicode-Zeichen: 12 |
| Echtzeituhr | Datum und Uhrzeit, 24-Stunden-Format mit Sekunde, Minute, Stunde, Datum, Wochentag, Monat, Jahr |
| Zeichensätze | 16 x 16 Unicode oder 8 x 16 ASCII |
| Farbe | Rot, Blau, Gelb, Grün, Hellblau, Lila oder Weiß |
| Datenpool | 40 Spulenwerte, 64 Gleitkommawerte und 64 Ganzzahlwerte |
| Nachrichtenpool | 128 allgemeine Meldungen mit benutzerdefinierten Prioritätsstufen, bis zu 20 Unicode-Zeichen oder 50 ASCII-Zeichen je Meldung * Für komplexe Schriftzeichen wie Thai, Hindi oder Arabisch wenden Sie sich bitte an unser Vertriebsteam. |
| Ethernet | |
| Ports | 2 × RJ-45, 10/100 Base-TX, Switch-Ports |
| Protokoll | Modbus-Master/Slave, Modbus-TCP-Master/Slave, GCI, HTTP/HTTPS, MQTT, EtherNet/IP und Redfish |
| Konfiguration | Webbasierte Benutzeroberfläche |
| COM-Anschlüsse | |
| Ports | 2 × RS-485 |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Datenformat | N81, E81, O81 |
| Protokoll | Modbus RTU Master/Slave |
| Leistung | |
| Eingangsbereich | 100 ~ 240 VAC |
| Leistungsaufnahme | iKAN-116: 0,3 A @ AC 120 V iKAN-124: 0,35 A @ AC 120 V |
| Mechanisch | |
| Gehäuse | Aluminium |
| Abmessungen (mm) | iKAN-116: 1347 x 160 x 73 (B x L x H) iKAN-124: 1987 x 160 x 73 (B x L x H) |
| Installation | Wandmontage |
| Gewicht | iKAN-116: 4 kg iKAN-124: 4,6 kg |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -10 ~ +75°C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
