iSN-811C-MTCP IR-Temperatursensormodul mit Kamera, Modbus TCP, 64 Pixel
Berührungsloses IR-Temperaturmessmodul mit QVGA-Kamera zur Überlagerung von Wärme- und Bildinformationen, unterstützt Modbus TCP, RESTful und MQTT über Ethernet mit PoE.
- Berührungslose Temperaturmessung, Messbereich -20°C~250°C, 0,1°C Auflösung, max. Genauigkeit ±5°C
- IR-Sensor mit 64 Pixeln (8 x 8), 60° x 60° Sichtfeld und Abstand ≦1 m
- Integrierte CMOS-Kamera (QVGA 320x240) für kombinierte Wärme- und Bildgebung
- Modbus-TCP-Server, RESTful-Client und MQTT-Client-Protokolle
- Webbasierte Konfiguration und Überwachung mit Wärmebildkarte und Temperatur-Trenddiagrammen
- Funktion zur Erkennung von Temperaturgrenzwerten
792,00 € pro Stück
| 1-9 Stück | 792,00 € | |
|---|---|---|
| 10-30 Stück | 769,00 € | −3 % |
| ab 31 Stück | 753,00 € | −5 % |
Produktinformationen "iSN-811C-MTCP IR-Temperatursensormodul mit Kamera, Modbus TCP, 64 Pixel"

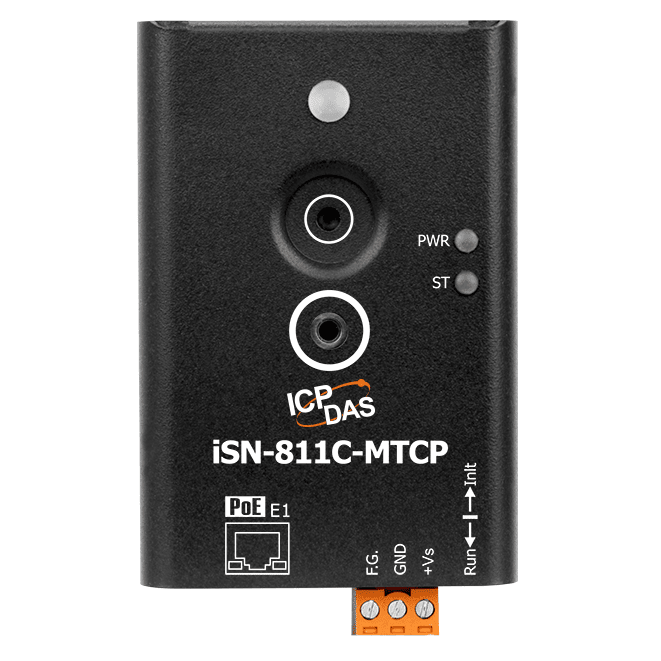

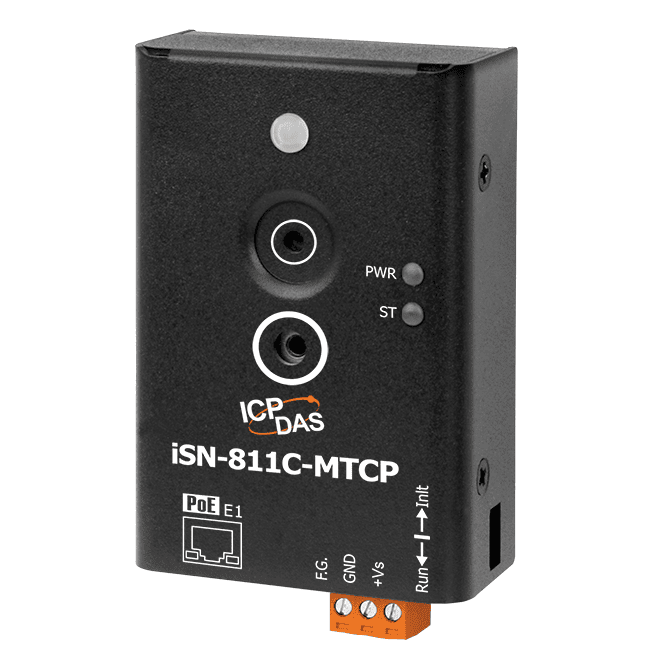

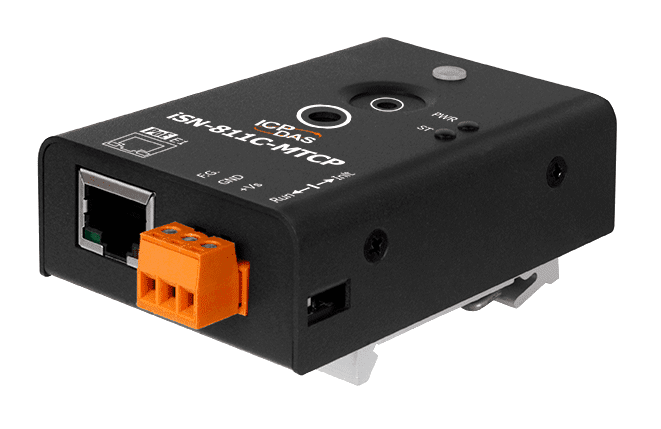

iSN-811C-MTCP ist ein berührungslos messendes Temperaturmodul mit einem Infrarotsensor mit 64 Pixeln (8 x 8). Die integrierte Kamera liefert ein sichtbares Bild der gemessenen Objekte, sodass die Infrarotdaten direkt mit der Szene verglichen und die Temperaturverteilung über eine Oberfläche auf einen Blick überprüft werden kann.

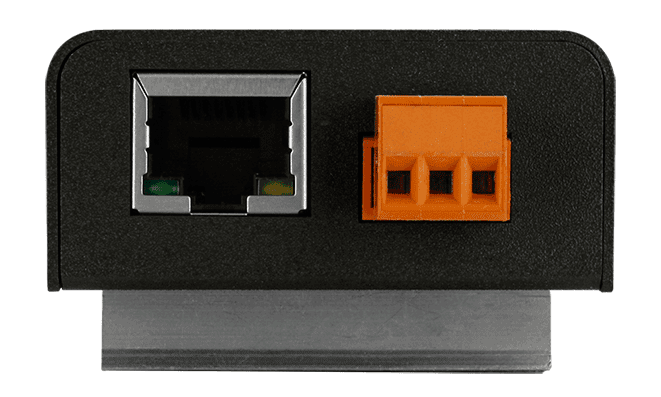

Das Modul wird über einen einzelnen 10/100Base-T(X)-Ethernet-Anschluss angebunden und kann per PoE (IEEE 802.3af, Klasse 1) oder über eine Versorgung mit +10~+30 VDC gespeist werden. Es arbeitet als Modbus-TCP-Server und kann so Echtzeitwerte in SCADA-Systeme einspeisen. Zusätzlich können Messdaten über RESTful an eine entfernte Datenbank übertragen oder per MQTT-Broker für abonnierende Plattformen veröffentlicht werden.
Typische Einsatzgebiete sind die Überwachung von Anlagen auf Auffälligkeiten, die Frühwarnung sowie die Protokollierung historischer Temperaturdaten zur Trendanalyse. Die Weboberfläche bietet eine Wärmebildkarte und Trenddiagramme, und die Funktion zur Erkennung von Temperaturgrenzwerten hilft, abnormale Zustände zu melden.
Anwendungen
- Temperaturüberwachung
- Temperaturmessung bewegter Objekte
- Messung der Temperaturverteilung auf der Oberfläche eines Objekts
- Geeignet für explosionsgefährdete Umgebungen
- Erkennung abnormaler Zustände im Feld durch integrierte Wärme- und Bildgebung
| Product type: | IR temperature sensor module |
|---|---|
| Protokoll: | Modbus TCP, MQTT, RESTful |
| Interface: | Ethernet |
| Ports: | 1 |
| PoE: | Ja |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -10 ~ +70 °C |
| Mounting: | DIN-rail |
Technische Daten
| Kamera | |
|---|---|
| Bildsensor | CMOS |
| Max. Auflösung | QVGA (320x240) |
| LED-Anzeigen | |
| Status | 1xPWR; 1xST |
| Temperaturmessung | |
| Bereich | -20°C~250°C |
| Auflösung | 0.1°C |
| Genauigkeit | ±5 °C max. |
| IR-Sensor-Pixel | 64 (8 x 8) |
| IR-Sensor FOV | X: 60° / D : S =1 : 1.15 Y: 60° / D : S =1 : 1.15 |
| Abstand | ≦1m |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| PoE | Ja |
| Protokoll | Modbus TCP Server/MQTT Client/RESTful Client |
| Leistung | |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 1.5W |
| Stromversorgung über PoE | Ja, IEEE 802.3af, Klasse 1 |
| Mechanisch | |
| Abmessungen (mm) | 52 x 86 x 34 (W x H x D) |

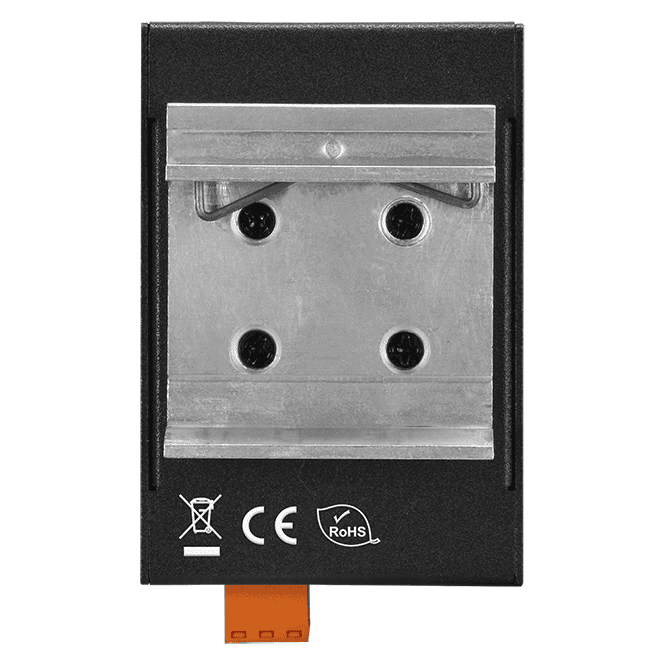

| Installation | DIN-Schiene oder Magnet (optional), Kardangelenk (optional) |
| Umgebung | |
| Betriebstemperatur | -10°C~70°C |
| Lagertemperatur | -20°C~80°C |
| Feuchtigkeit | 10 % ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
