iWSN-110X-360-ME Strommessmodul mit 1-Kanal-CT-Eingang, 400 A

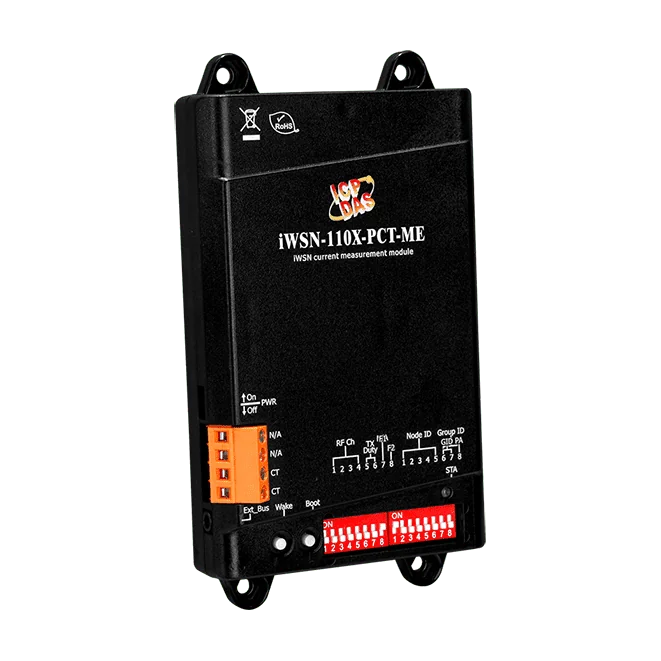

Das iWSN-110X-PCT-ME ist ein selbstversorgendes drahtloses Strommessmodul zur Messung von Wechselstrom. Seine Betriebsenergie bezieht es aus dem im Split-Core-Stromwandler induzierten Strom, sodass keine separate Versorgungsverkabelung erforderlich ist. Die Messwerte werden über 433-MHz-Funk übertragen, was den drahtlosen Einsatz an bestehenden Leitern ermöglicht.Das Modul eignet sich für Energieüberwachungsprojekte, bei denen eine batterielose Installation bevorzugt wird. Der 1-Kanal-Stromeingang unterstützt optionale Split-Core-Wandler mit 100 A, 200 A oder 400 A, und eine integrierte Erweiterungsschnittstelle erlaubt die Erweiterung des Moduls. Die Konfiguration erfolgt lokal über DIP- und Drehschalter; Kanal, Gruppe, Node-ID und Arbeitszyklus lassen sich vor Ort einstellen.Selbstversorgung durch einen integrierten Li-Ion-Akku, der über den vom Stromwandler induzierten Strom geladen wirdSplit-Core-Stromeingang mit optionalen Wandlern für 100 A, 200 A oder 400 A433 MHz HF mit 16 Kanälen und 4 Gruppen-IDsWandmontage oder MagnetbefestigungAnwendungenEnergieeinsparung und EnergiemessungBig-Data-Analyse des EnergieverbrauchsPredictive Maintenance

Das iWSN-110X-160-ME CR ist ein drahtloses Strommessmodul für die Wechselstromüberwachung, wenn die Verlegung von Netzkabeln zum Sensor nicht praktikabel ist. Es wird über einen integrierten Li-Ion-Akku versorgt, der durch den im Aufteilkern-Stromwandler induzierten Strom geladen wird. Eine separate Versorgungsleitung ist daher nicht erforderlich.Die Messwerte werden über eine HF-Verbindung im Sub-1-GHz-Bereich mit 433 MHz übertragen. Kanäle, Gruppen-ID und Knoten-ID werden über DIP- und Drehschalter eingestellt, was die Konfiguration vor Ort vereinfacht. Der Bestellcode umfasst einen 100-A-Aufteilkern-Stromwandler mit 8 m Kabel, und das Modul verfügt über eine Erweiterungsschnittstelle für künftige Flexibilität.Montage mit Wandhalterung oder per MagnethaftungAbmessungen 85 x 152 x 25 mm (B x L x H)Betriebstemperatur 0 °C bis +45 °CAnwendungenEnergieeinsparung und LeistungsüberwachungBig-Data-Analyse des elektrischen VerbrauchsVorausschauende Wartung

Das iWSN-110X-240-ME CR ist ein drahtloses Wechselstrom-Messmodul für die Energieüberwachung. Es lädt seinen integrierten Li-Ionen-Akku mit dem im Aufsteckstromwandler induzierten Strom, sodass das Modul selbst keine separate Netzversorgung benötigt. Seine HF-Schnittstelle mit 433 MHz im Sub-1-GHz-Bereich ermöglicht den drahtlosen Einsatz.Diese Variante wird mit einem 200-A-Aufsteckstromwandler (Öffnung Φ24 mm, Leitungslänge 8 m) geliefert, akzeptiert eine maximale Eingangsspannung von 500 VAC bei 50/60 Hz und ist mit einer Genauigkeit von ±3 % bzw. ±0,3 A spezifiziert. Kanal, Gruppen-ID, Knoten-ID und Arbeitszyklus werden über DIP-Schalter eingestellt, und das Modul kann per Wandmontage oder Magnethaftung befestigt werden. Eine Erweiterungsschnittstelle bietet zusätzliche Flexibilität.Der Betriebsbereich liegt bei 0 °C bis +45 °C mit 10 bis 90 % relativer Luftfeuchtigkeit, nicht kondensierend. Typische Anwendungen sind Energieeinsparung, Big-Data-Analyse und vorausschauende Wartung.AnwendungenEnergieeinsparung und EnergiemanagementBig-Data-Analyse der elektrischen LastVorausschauende Wartung

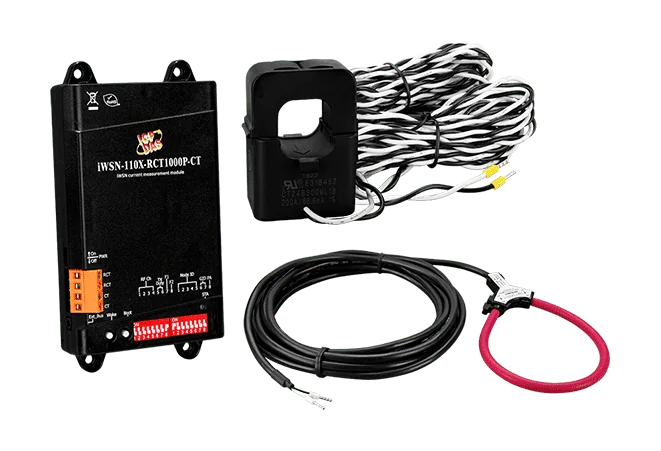

iWSN-110X-RCT1000P-CT ist ein selbstversorgtes Strommessmodul für Ingenieure, die eine drahtlose Strommessung benötigen, ohne den Sensor an eine Netzversorgung anzuschließen. Ein integrierter Li-Ion-Akku wird über den im Split-Core-Stromwandler induzierten Strom geladen, sodass das Modul an einem bestehenden Leiter montiert werden und autark arbeiten kann.Das Modul misst den Strom über einen Rogowski-Spuleneingang mit einer Nennstromstärke von bis zu 1000 A (Spule Φ80 mm) und verfügt außerdem über einen Split-Core-Stromwandlereingang, der ausschließlich zum Laden dient. Die Datenübertragung erfolgt über HF mit 433 MHz. Mit 16 Kanälen und 4 Gruppen-IDs lassen sich bis zu 64 HF-Subnetze bilden, was hilfreich ist, wenn mehrere Sensoren an einem Standort betrieben werden. Die Konfiguration erfolgt über DIP- und Drehschalter; zusätzlich steht eine Erweiterungsschnittstelle für mehr Flexibilität zur Verfügung.Energie- und Leistungsüberwachung, wo die Versorgung jedes Sensors aufwendig wäreProjekte zur vorausschauenden Wartung und Big-Data-AnalyseAnwendungenEnergieeinsparung und LeistungsüberwachungBig-Data-AnalyseVorausschauende Wartung
