iWSN-9603-RCT1000P-ME-IP33 Drahtloser 3-Phasen-Energiezähler, 1000-A-Rogowski-Stromwandler

iWSN-9603-RCT2000P-ME-IP33 ist ein drahtloser 3-Phasen-Energiezähler zur Messung des Energieverbrauchs von Geräten, die aus derselben Wechselstromquelle gespeist werden. Er verarbeitet einen 3-Phasen-Spannungseingang und zwei 3-Phasen-Stromkreise mit sechs Rogowski-Stromwandlern für bis zu 2000 A, mit 105 mm Innendurchmesser und 4 m Anschlussleitungen. Die Messwerte werden über Funk mit 433 MHz übertragen, wodurch sich der Zähler für verteilte oder schnell in Betrieb zu nehmende Anlagen eignet, in denen zusätzliche Energieleitungen nicht praktikabel sind.Diese Bestellnummer ist die Variante mit dem höchsten Strom innerhalb der iWSN-9603-Serie. Die Varianten -RCT500P und -RCT1000P verwenden Rogowski-Stromwandler für 500 A bzw. 1000 A mit 55 mm bzw. 80 mm Innendurchmesser. Die Genauigkeitsangabe für die Wirkenergie von besser als 2 % bei PF=1 gilt bei diesem Modell nur, wenn der Eingangsstrom 200 A übersteigt; der untere Bereich des Messbereichs liegt daher außerhalb dieser spezifizierten Bedingung.Messung von 3P4W-, 3P3W-, 3P3W-2CT-, 1P3W- und 1P2W-Verdrahtungen mit bidirektionaler kWh-MessungTrue-RMS-Spannung und -Strom, Wirkleistung, Wirkenergie, Leistungsfaktor und FrequenzIntegrierte RTC versieht jede Messung mit einem Zeitstempel; 3-Minuten-Historienspeicher zur DatenergänzungEigenversorgung über den gemessenen Spannungseingang, Nennbereich 100 - 480 VAC (58 - 277 VAC einphasig)433-MHz-Funk mit bis zu 64 drahtlosen Subnetzen sowie integrierter RundstrahlantenneIP33-Gehäuse und Steckerabdeckung für Installationen außerhalb eines SchaltschranksDer Zähler wird über DIP-Schalter konfiguriert und ist für die Wandmontage vorgesehen. Typische Einsatzbereiche sind die Verbesserung der Energieeffizienz von Maschinen und Prozessen, Energieinformationsmanagement, Berechnung von CO₂-Emissionen, vorausschauende Wartung und die Analyse von Energieverbrauchsdaten.AnwendungenVerbesserung der Energieeffizienz von Maschinen und ProzessenVerwaltung von EnergieinformationenBerechnung von CO₂-EmissionenVorausschauende WartungBig-Data-Analyse des Energieverbrauchs

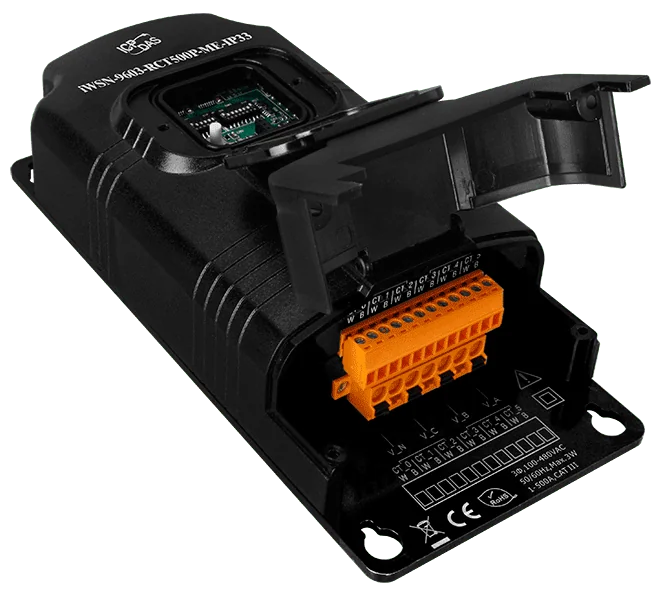

iWSN-9603-RCT500P-ME-IP33 ist ein drahtloser Energiezähler für Drehstrom- oder Einphasen-Wechselstromkreise. Er verfügt über einen Spannungseingang und bis zu zwei Dreiphasen-Messkreise, die jeweils mit Rogowski-Stromwandlern erfasst werden. Diese 500-A-Variante wird mit sechs Stromwandlern mit 55 mm Innendurchmesser und 4 m Anschlussleitungen geliefert und deckt den Bereich von 5 A bis 500 A ab. Das Gerät ist für Ingenieure vorgesehen, die Energiedaten mehrerer Lasten auslesen müssen, die aus derselben Versorgung gespeist werden, ohne dafür eine separate Leistungsverkabelung zum Zähler zu verlegen.Der Zähler bezieht seine Versorgungsspannung über das gemessene Spannungskabel, daher ist keine separate Stromversorgung für die Installation erforderlich. Messwerte werden über Funk mit 433 MHz übertragen, und das Gerät kann in bis zu 64 drahtlosen Teilnetzen betrieben werden. Eine integrierte Echtzeituhr versieht jeden Messwert mit einem Zeitstempel, und ein 3-Minuten-Historienspeicher ergänzt die Daten, falls die Funkverbindung unterbrochen ist. Die Konfiguration erfolgt über DIP-Schalter.Das Gehäuse ist nach IP33 ausgeführt und wird wandmontiert. Es eignet sich für Installationen außerhalb eines Schaltschranks, etwa in Bereichen, in denen Sprinkleranlagen aktiv sein können. Eine Steckerabdeckung schützt vor versehentlichem Berühren spannungsführender Anschlüsse.AnwendungenVerbesserung der Energieeffizienz von Maschinen und ProzessenVerwaltung von EnergieinformationenBerechnung der CO₂-EmissionenPredictive MaintenanceBig-Data-Analyse des Energieverbrauchs

Der iWSN-9603-160-ME-IP33 ist ein drahtloser intelligenter Energiezähler zur Überwachung von 3-phasigen Wechselstromkreisen. Er verfügt über einen 3-phasigen Spannungseingang und zwei 3-phasige Stromeingänge, die jeweils über 100-A-Aufsteckstromwandler mit 16 mm Innendurchmesser angeschlossen werden. Sechs Stromwandler und 8 m lange Anschlussleitungen sind im Lieferumfang enthalten. Damit eignet sich das Gerät für Ingenieure, die den Verbrauch mehrerer Maschinen oder Prozesse messen, die aus derselben Versorgung gespeist werden.Die Installation wird vereinfacht, da das Modul seine Energie über das Spannungsmesskabel bezieht und keine separate Stromverdrahtung erforderlich ist. Messwerte werden über ein 433-MHz-Sub-GHz-Funknetz mit bis zu 64 Teilnetzen übertragen. Ein Historien-Datenspeicher für 3 Minuten steht ergänzend zu den Daten zur Verfügung. Jeder Messwert wird durch die integrierte RTC mit einem Zeitstempel versehen.Das Gehäuse ist gemäß IP33 ausgeführt und verfügt über eine Steckerabdeckung, die offene Anschlüsse verhindert und das Risiko eines elektrischen Schlags verringert. Eine integrierte 2-A-Sicherung schützt den Hauptstromkreis. Die Konfiguration erfolgt über DIP-Schalter.AnwendungenVerbesserung der Energieeffizienz von Maschinen und ProzessenVerwaltung von EnergieinformationenBerechnung der CO₂-EmissionenPredictive MaintenanceBig-Data-Analyse des Energieverbrauchs

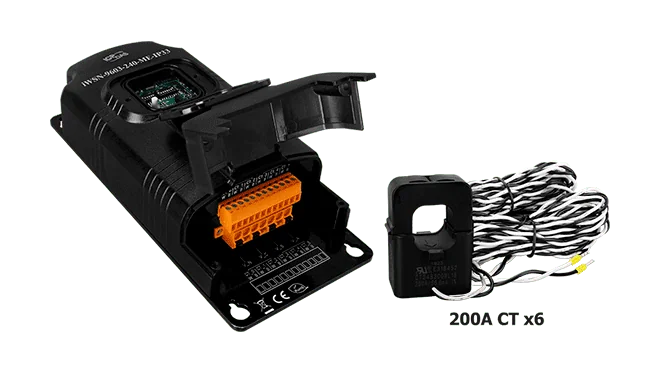

Der iWSN-9603-240-ME-IP33 ist ein drahtloser Energiezähler zur Überwachung mehrerer Lasten, die aus derselben Wechselstromversorgung gespeist werden. Er verfügt über einen dreiphasigen Spannungseingang und zwei dreiphasige Stromeingänge, jeweils mit 200-A-Aufsteckstromwandlern, und kann somit in einem Gerät 2-Schleifen-Drehstromkreise oder 4-Schleifen-Einphasenkreise erfassen.Da der Zähler seine Versorgungsspannung aus dem gemessenen Spannungskabel bezieht, ist keine separate Versorgungsverkabelung erforderlich. Die Messwerte werden über Funk mit 433 MHz übertragen, wobei bis zu 64 drahtlose Teilnetze zur Verfügung stehen. Dies eignet sich für Produktionshallen, in denen Metallkonstruktionen und dicht belegte Anlagen ein kabelgebundenes Netzwerk andernfalls stören würden.Bidirektionale kWh-Messung mit echten Effektivwerten (True RMS) für Spannung und StromIntegrierte RTC versieht jede Messung mit einem Zeitstempel, ein 3-Minuten-Historienspeicher füllt DatenlückenIP33-Gehäuse mit Steckerabdeckung für die Installation außerhalb eines SchaltschranksAnwendungenVerbesserung der Energieeffizienz von Maschinen und ProzessenVerwaltung von EnergieinformationenBerechnung der CO₂-EmissionenPredictive MaintenanceBig-Data-Analyse des Stromverbrauchs
