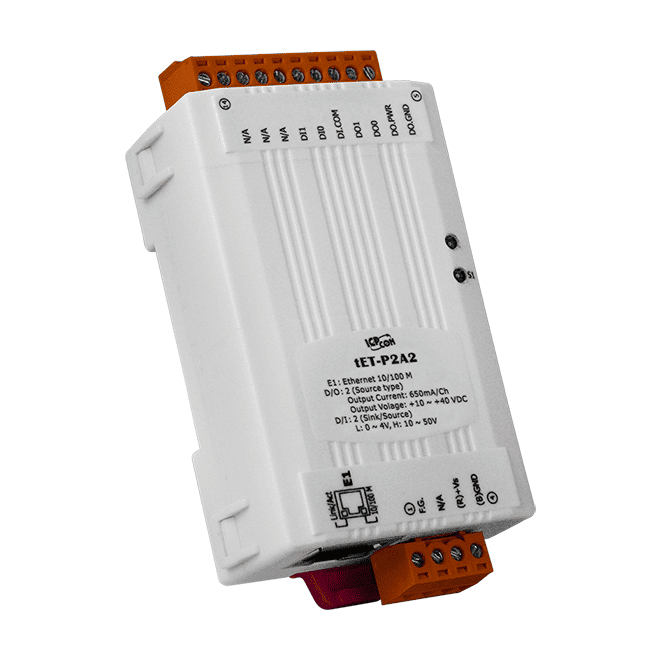

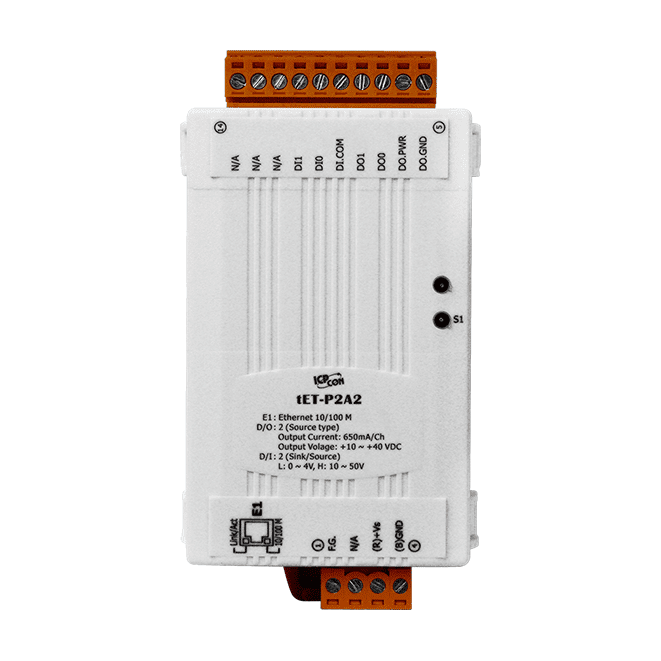

tET-P2A2 Tiny Ethernet I/O-Modul, 2-Kanal DI und 2-Kanal DO (PNP)
Kompaktes Ethernet-I/O-Modul für die DIN-Schiene mit 2 digitalen Eingängen und 2 Open-Collector-Ausgängen vom Typ Source, steuerbar über Modbus TCP, Modbus UDP oder MQTT.
- Zwei digitale Eingänge (Nasskontakt, Sink/Source) mit Latch-DI, 32-Bit-Zählern und Frequenzmessung
- Zwei Open-Collector-Ausgänge vom Typ Source, 650 mA pro Kanal, mit Kurzschlussschutz
- Unterstützung der Protokolle Modbus TCP, Modbus UDP und MQTT über einen 10/100Base-TX-RJ-45-Anschluss
- Dual-Watchdog-Funktion: CPU-Watchdog und Host-Watchdog mit programmierbarem sicherem Ausgangswert
- DI-zu-DO-Paarverbindung (Push und Pull) über Ethernet ohne Host-Controller
- Integrierter Webserver zur Konfiguration mit Passwort- und IP-Filter-Zugriffsschutz
97,00 € pro Stück
| 1-9 Stück | 97,00 € | |
|---|---|---|
| 10-30 Stück | 94,00 € | −3 % |
| ab 31 Stück | 92,00 € | −5 % |
Produktinformationen "tET-P2A2 Tiny Ethernet I/O-Modul, 2-Kanal DI und 2-Kanal DO (PNP)"
Das tET-P2A2 CR ist ein kompaktes Ethernet-I/O-Modul, das zwei digitale Eingänge überwacht und zwei digitale Ausgänge über ein 10/100-Mbit/s-Netzwerk schaltet. Es richtet sich an Ingenieure, die auf kleinem Raum einen Fernzugriff auf DI/DO benötigen. Die Steuerung erfolgt hauptsächlich über Modbus TCP, für die Anbindung an HMI-, SCADA-, SPS- und andere Softwaresysteme.
Jeder digitale Eingang ist ein Nasskontakt-Eingang mit Sink-/Source-Fähigkeit, Latch-Funktion sowie 32-Bit-Zählerfunktionen und Frequenzmessung bis 3,5 kHz ohne Filter. Die Ausgänge sind Open-Collector-Kanäle vom Typ Source mit einer Belastbarkeit von 650 mA pro Kanal und Kurzschlussschutz. Ein- und Ausgangskreise sind mit 3750 Vrms galvanisch getrennt. Das Modul kann außerdem für eine DI-zu-DO-Paarverbindung über das Ethernet-Netzwerk konfiguriert werden.
Für eine hohe Ausfallsicherheit bietet das Modul einen CPU-Watchdog und einen Host-Watchdog. Fällt der Host aus, können die Ausgänge auf einen vordefinierten sicheren Wert gesetzt werden; auch der Ausgangswert beim Einschalten ist einstellbar. Die Konfiguration erfolgt über einen integrierten Webserver, und die Firmware kann über Ethernet aktualisiert werden. Die Versorgung erfolgt über eine Klemmleiste mit +12 bis +48 VDC; das Gerät wird auf einer DIN-Schiene montiert.
Anwendungen
- Fabrikautomation
- Gebäudeautomation
- Hausautomation
- Fernwartung
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP, MQTT |
| Interface: | Ethernet |
| Digital inputs: | 2 |
| Digital outputs: | 2 |
| Ports: | 1 |
| Isolation: | 3750 Vrms |
| Power input: | +12 bis +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| CPU | 32-Bit-MCU |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Digitaleingang/Zähler | |
| Kanäle | 2 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +10 bis +50 VDC |
| Spannungspegel AUS | +4 VDC (max.) |
| Max. Zählwerte | 4.294.967.295 (32 Bit) |
| Frequenz | 3,5 kHz (ohne Filter) |
| Min. Impulsbreite | 0.15 ms |
| Isolation | 3750 Vrms |
| Eingangsimpedanz | 10 kΩ |
| Überspannungsschutz | +70 VDC |
| Digitalausgang | |
| Kanäle | 2 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Quelle |
| Lastspannung | +10 bis +40 VDC |
| Laststrom | 650 mA/Kanal |
| Überspannungsschutz | +48 VDC |
| Kurzschlussschutz | Ja |
| Isolation | 3750 Vrms |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP und MQTT |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 0.9 W |
| Stromversorgung über Klemmenblock | +12 bis +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 52 x 95 x 27 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 bis 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
