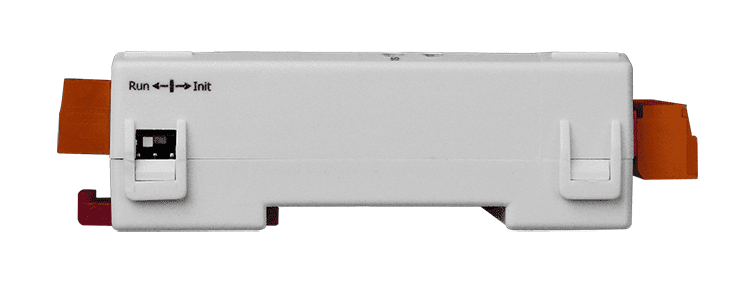

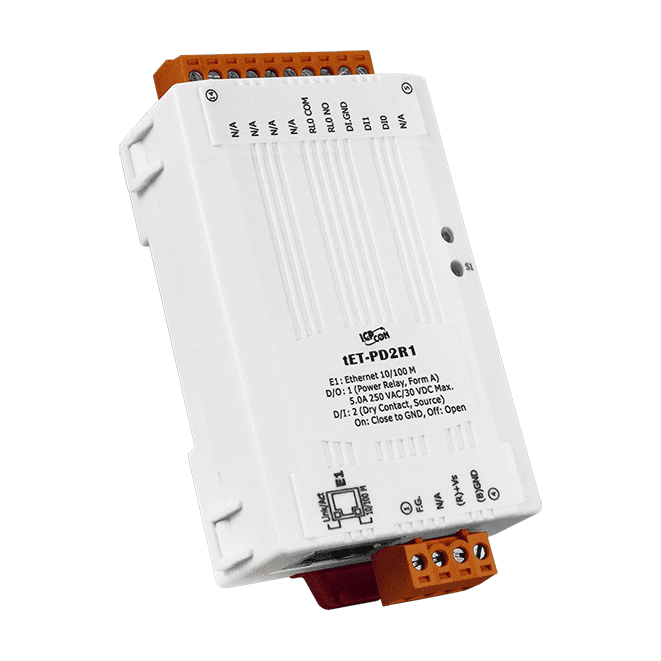

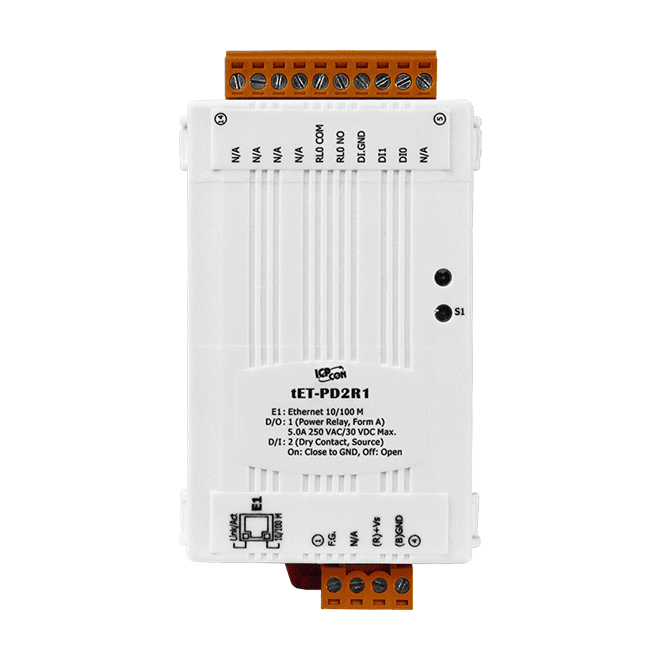

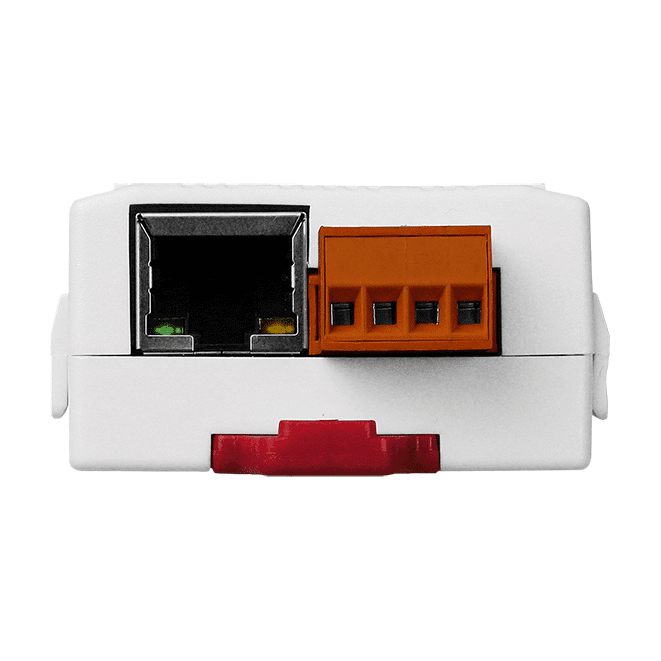

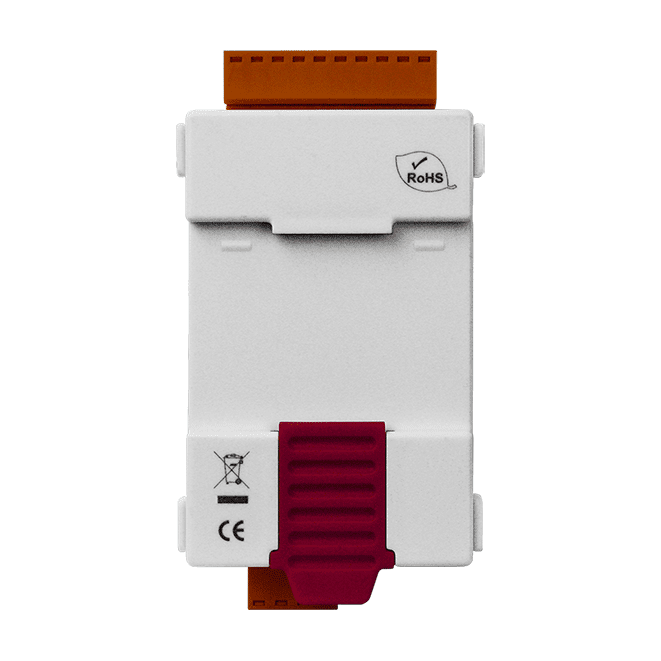

tET-PD2R1 Ethernet-I/O-Modul, 2-Kanal-DI (potentialfrei) und 1-Kanal-Leistungsrelais
Kompaktes Ethernet-I/O-Modul mit zwei potentialfreien digitalen Eingängen und einem 5,0-A-Leistungsrelaisausgang, steuerbar über Modbus TCP/UDP oder MQTT.
- Zwei potentialfreie digitale Eingänge mit Latched-Modus, 32-Bit-Zählern und Frequenzmessung
- Ein Leistungsrelaisausgang mit Schließer (Form A, SPST N.O.), 5,0 A pro Kanal bei 25 °C
- Unterstützung der Protokolle Modbus TCP, Modbus UDP und MQTT über einen 10/100-Base-Tx-RJ-45-Anschluss
- Integrierter Webserver zur Konfiguration mit Passwort- und IP-Filter-Zugriffsschutz
- Doppelter Watchdog (CPU und Host) mit programmierbaren DO-Werten beim Einschalten und im Sicherheitszustand
- I/O-Paarverbindung (Push und Pull) für die Steuerung eines entfernten DO durch DI über Ethernet
102,00 € pro Stück
| 1-9 Stück | 102,00 € | |
|---|---|---|
| 10-30 Stück | 99,00 € | −3 % |
| ab 31 Stück | 97,00 € | −5 % |
Produktinformationen "tET-PD2R1 Ethernet-I/O-Modul, 2-Kanal-DI (potentialfrei) und 1-Kanal-Leistungsrelais"
Das tET-PD2R1 CR ist ein kompaktes IP-basiertes Ethernet-I/O-Modul mit zwei potentialfreien digitalen Eingängen und einem Leistungsrelaisausgang mit Schließer (Form A). Es eignet sich für Ingenieure, die Schaltkontakte überwachen und eine Last über einen Netzwerkhost schalten möchten, und das in einer sehr kleinen Bauform für die Hutschienenmontage.
Die Konfiguration erfolgt über einen integrierten Webserver. Das Modul unterstützt Modbus TCP, Modbus UDP und MQTT. Die digitalen Eingänge lassen sich im Latched-Modus betreiben, und jeder Eingang bietet einen 32-Bit-Zähler sowie eine Frequenzmessung mit einer maximalen Zählfrequenz von 3,5 kHz ohne Filter. Das Modul kann außerdem für die I/O-Paarverbindung konfiguriert werden: Dabei werden lokale DI-Kanäle abgefragt und über Ethernet auf ein entferntes DO-Gerät geschrieben.
Zu den Zuverlässigkeitsmerkmalen gehören ein CPU-Watchdog und ein Host-Watchdog, mit einem programmierbaren Sicherheitswert für den Relaisausgang, falls die übergeordnete Steuerung ausfällt. Die Ausgangswerte beim Einschalten und die Sicherheitswerte sind konfigurierbar, und die Firmware lässt sich über Ethernet aktualisieren. Die Versorgung erfolgt über eine Schraubklemme mit +12 bis +48 VDC und ist verpolungsgeschützt.
Anwendungen
- Fabrikautomation
- Gebäudeautomation
- Hausautomation
- Fernwartung
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP, MQTT |
| Interface: | Ethernet RJ-45 10/100 Base-Tx |
| Digital inputs: | 2 |
| Relay outputs: | 1 |
| Ports: | 1 |
| Isolation: | 3750 Vrms (DI), 3000 Vrms (relay) |
| Power input: | +12 bis +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| CPU | 32-Bit-MCU |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Digitaleingang/Zähler | |
| Kanäle | 2 |
| Typ | Potentialfreier Kontakt |
| Senke/Quelle (NPN/PNP) | Quelle |
| Spannungspegel EIN | Gegen GND schalten |
| Spannungspegel AUS | Offen |
| Max. Zählwerte | 4.294.967.295 (32 Bit) |
| Frequenz | 3,5 kHz (ohne Filter) |
| Min. Impulsbreite | 0.15 ms |
| Wirkungsabstand | 500 m (max.) |
| Isolation | 3750 Vrms |
| Relaisausgang | |
| Kanäle | 1 |
| Typ | Leistungsrelais, Form A (SPST N.O.) |
| Kontaktbelastbarkeit | 5,0 A/Kanal bei 25 °C |
| Betätigungszeit | 6 ms |
| Abfallzeit | 3 ms |
| Elektrische Lebensdauer | 5 A 250 VAC 30.000 Schaltspiele (10 Schaltspiele/min) bei 75 °C 5 A 30 VDC 70.000 Schaltspiele (10 Schaltspiele/min) bei 75 °C 5 A 250 VAC/30 VDC 6.000 Schaltspiele 3 A 250 VAC/30 VDC 100.000 Schaltspiele |
| Mechanische Lebensdauer | 20.000.000 Schaltspiele bei keiner Last (300 Schaltspiele/Minute) |
| Isolation | 3000 Vrms |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP und MQTT |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 1.0 W |
| Stromversorgung über Klemmenblock | +12 bis +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 52 x 95 x 27 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 bis 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
