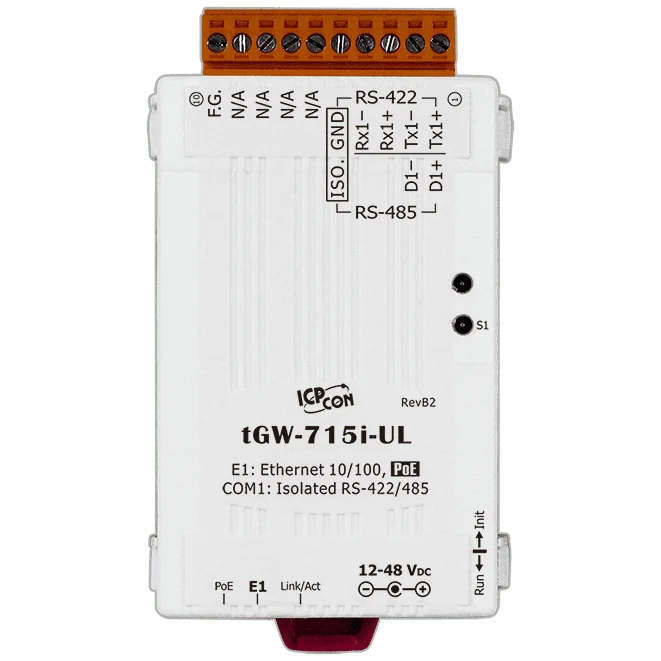

tGW-715i-UL-UTA Modbus-TCP-zu-RTU/ASCII-Gateway, PoE, isolierte RS-422/485

Das tGW-715i-UL CR verbindet Modbus-TCP-Hosts mit seriellen Modbus-RTU- oder ASCII-Geräten über Ethernet und hebt damit die Leitungslängenbegrenzung klassischer RS-485-Verbindungen auf. Es eignet sich für Ingenieure, die bestehende serielle Messgeräte oder Steuerungen ohne Änderung der Feldgeräte in ein TCP/IP-Netzwerk einbinden möchten.Die isolierte Variante bietet auf ihrem einzelnen RS-422/485-Anschluss eine Signalisolation von 3000 VDC, die den seriellen Bus vor Potenzialunterschieden zwischen Standorten schützt. Das Gateway kann außerdem Daten zwischen zwei seriellen Modbus-Geräten über TCP/IP weiterleiten und unterstützt dabei Paarverbindungen, serielle Brücken und serielle Tunnel. Ein Lese-Cache speichert vorherige Anfragen und Antworten, sodass wiederholte Abfragen mehrerer Master an dasselbe Slave-Gerät schneller beantwortet werden und der RS-485-Bus weniger belastet wird.Die Stromversorgung erfolgt entweder über einen PoE-Switch nach IEEE 802.3af Klasse 1 über handelsübliches Ethernet-Kabel oder über den Klemmenblock-Eingang mit +12 ~ 48 VDC. Der Standard-Betriebstemperaturbereich liegt bei -25 ~ +70 °C. Ein DC-Hohlstecker-auf-2-Draht-Netzkabel, 0,3 m (CA-002-UL), ist im Lieferumfang enthalten.AnwendungenFabrikautomationGebäude- und HeimautomationFerndiagnose und FernwartungSolarmonitoring

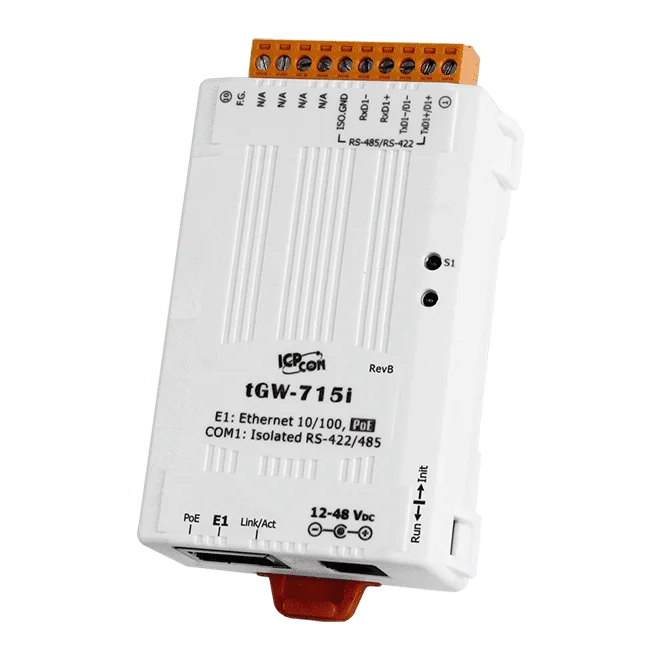

tGW-715i CR ist ein kompaktes Gateway, das einem Modbus-TCP-Host die Kommunikation mit seriellen Modbus-RTU- oder ASCII-Geräten über Ethernet ermöglicht und so die Kabellängenbeschränkungen älterer serieller Netzwerke aufhebt. Es eignet sich für Ingenieure, die bestehende RS-485- oder RS-422-Geräte in ein IP-basiertes SCADA- oder HMI-System integrieren möchten.Das Gerät lässt sich auch für Paarverbindung, serielle Brücke oder seriellen Tunnel konfigurieren und leitet Daten über TCP/IP zwischen zwei seriellen Modbus-Geräten weiter. Ein Lese-Cache speichert aktuelle Anfragen und Antworten, sodass wiederholte Abfragen mehrerer Master an denselben Slave schneller beantwortet werden und den seriellen Bus weniger belasten.Die Stromversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Schraubklemmen-Versorgung mit +12 ~ 48 VDC. Die Signalisolation der seriellen Schnittstelle mit 3000 VDC sowie das Gehäuse für die Hutschienenmontage machen das Gerät für den Einbau im Schaltschrank praktikabel. Der Bestellumfang enthält ein Kabel von DC-Hohlstecker auf 2-adrige Stromversorgung, 0,3 m.AnwendungenFabrikautomationGebäude- und HausautomationFerndiagnose und -verwaltungPhotovoltaik-Überwachung

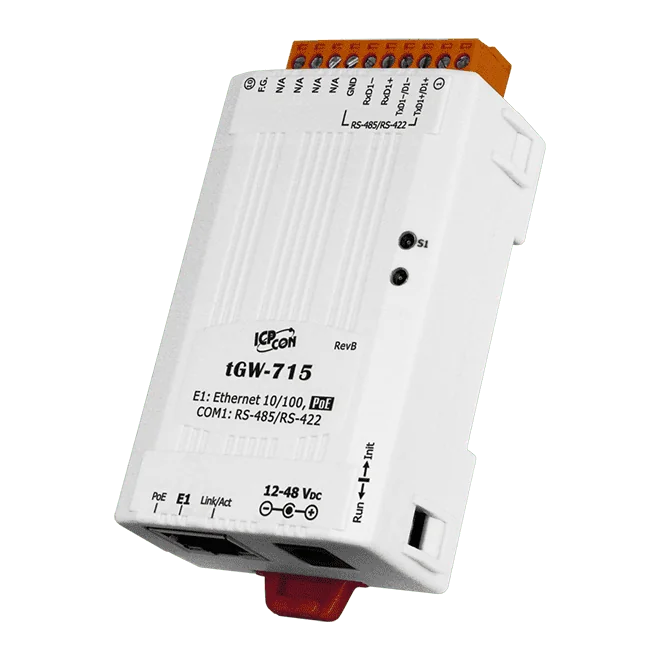

tGW-715 CR verbindet Modbus-TCP/UDP-Hosts im Ethernet-Netzwerk mit seriellen Modbus-RTU- oder ASCII-Geräten über RS-422/485. So kann ein überwachendes System Feldgeräte erreichen, ohne an die Kabellängen herkömmlicher serieller Verbindungen gebunden zu sein. Das Gateway kann auf beiden Seiten der Umsetzung als Master oder Slave arbeiten.Das Gateway lässt sich außerdem in Paarverbindung, serieller Brücke oder seriellem Tunnel einsetzen und leitet dabei serielle Modbus-Daten über TCP/IP zwischen zwei RTU- oder ASCII-Geräten weiter. Ein Lese-Cache speichert vorherige Anfragen und Antworten, sodass wiederholte Abfragen mehrerer HMI- oder SCADA-Master an denselben Slave schnell beantwortet werden und die Belastung des RS-485-Busses sinkt.Die Stromversorgung erfolgt wahlweise über Ethernet per IEEE-802.3af-PoE der Klasse 1 oder über einen Schraubklemmeneingang mit +12 ~ 48 VDC, wenn kein PoE-Switch verfügbar ist. Lieferumfang ist ein Kabel von DC-Hohlstecker auf 2-adrige Versorgungsleitung, 0,3 m. Das Gerät ist in einem Kunststoffgehäuse für die Hutschienenmontage untergebracht und für den Betrieb bei -25 ~ +75 °C ausgelegt.AnwendungenFabrikautomationGebäude- und HeimautomationFernmonitoring und FernwartungSolarmonitoring

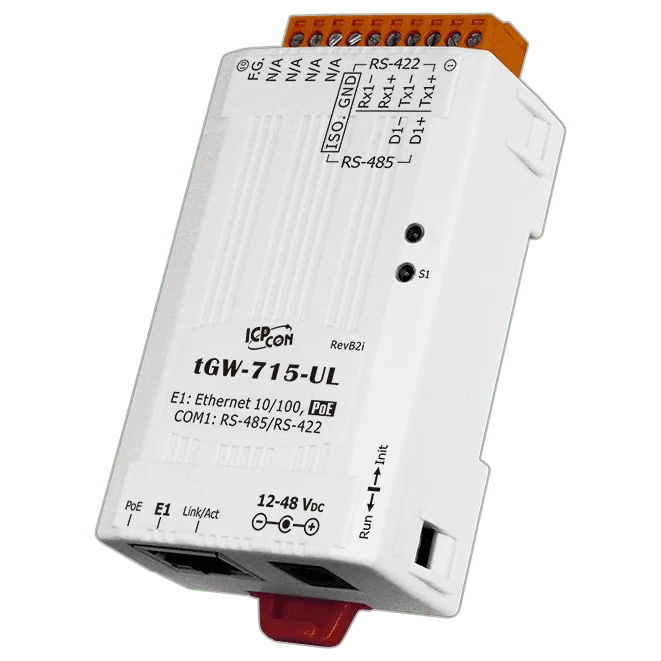

Das tGW-715-UL verbindet Ethernet-basierte Modbus-TCP-Master mit seriellen Modbus-RTU/ASCII-Geräten über eine einzelne 1-Port-RS-422/485-Schnittstelle. Damit lassen sich ältere serielle Geräte über ein TCP/IP-Netzwerk erreichen, ohne die Kabellängenbeschränkungen einer direkten seriellen Verbindung.Die Stromversorgung erfolgt wahlweise über Ethernet per IEEE 802.3af Klasse 1 PoE von einem kompatiblen Switch oder über eine Klemmleiste mit +12 ~ 48 VDC, falls kein PoE-Switch verfügbar ist. Ein Read-Cache speichert vorherige Anfragen und Antworten, sodass wiederholte Abfragen mehrerer Master an denselben Slave schnell beantwortet werden können. Dies reduziert die Last auf dem RS-485-Bus.Diese Bestellnummer verwendet den standardmäßigen, nicht isolierten RS-422/485-Port mit einem Betriebsbereich von -25 ~ +70 °C. Wählen Sie die Variante tGW-715i-UL, wenn die serielle Schnittstelle eine Signalisolation von 3000 VDC benötigt, oder die Version -UTA für den Betrieb bis -40 °C.AnwendungenFabrikautomationGebäude- und HeimautomationFerndiagnose und FernverwaltungSolarmonitoring
