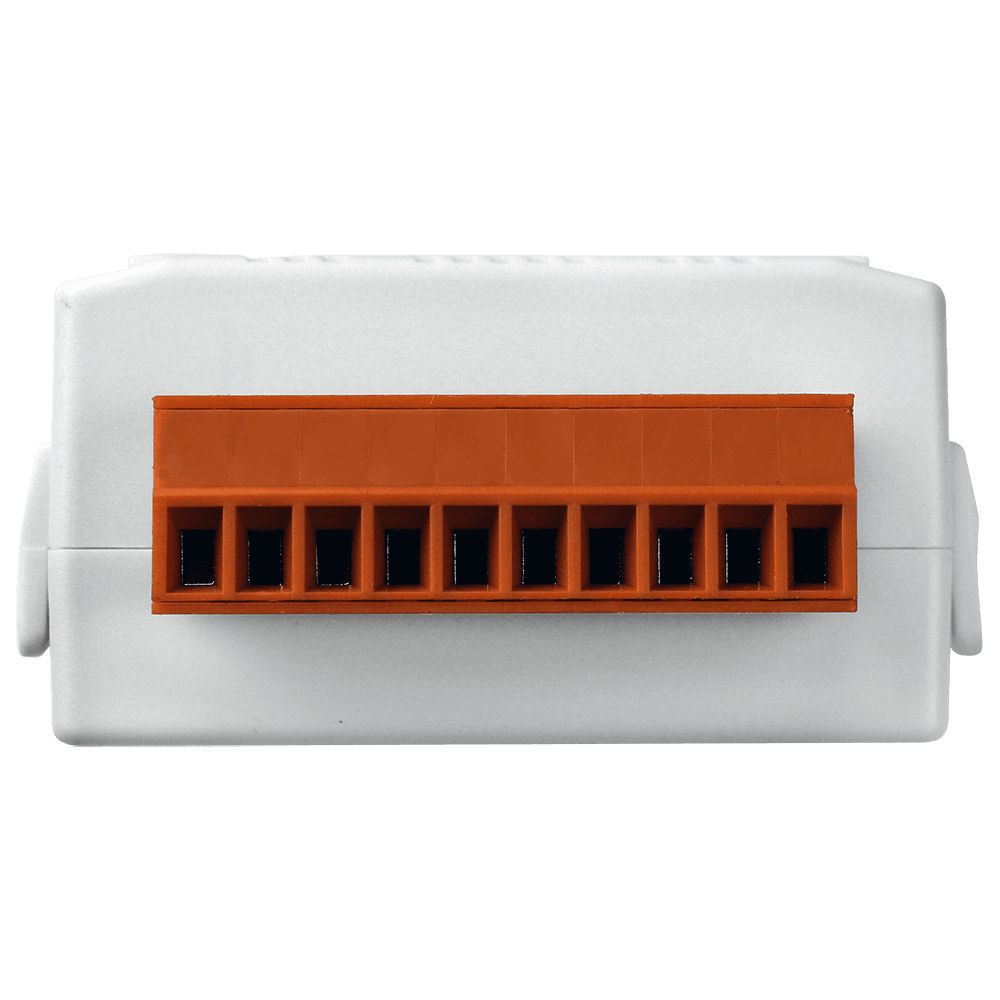

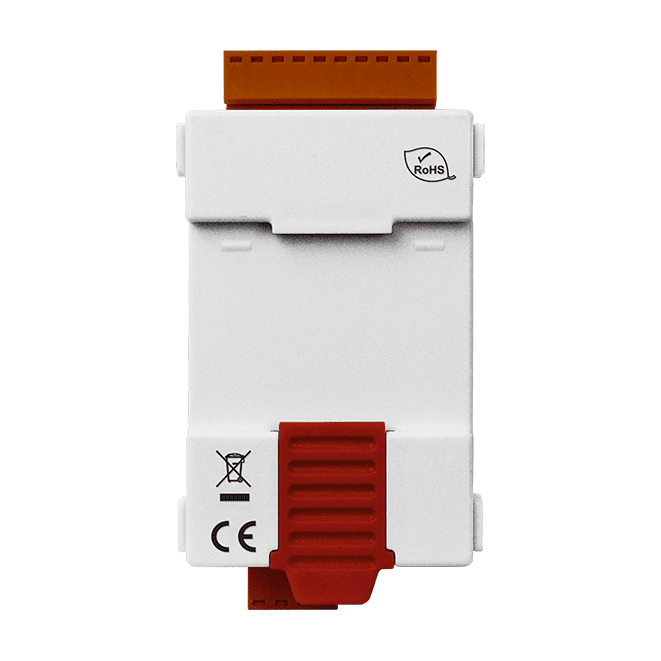

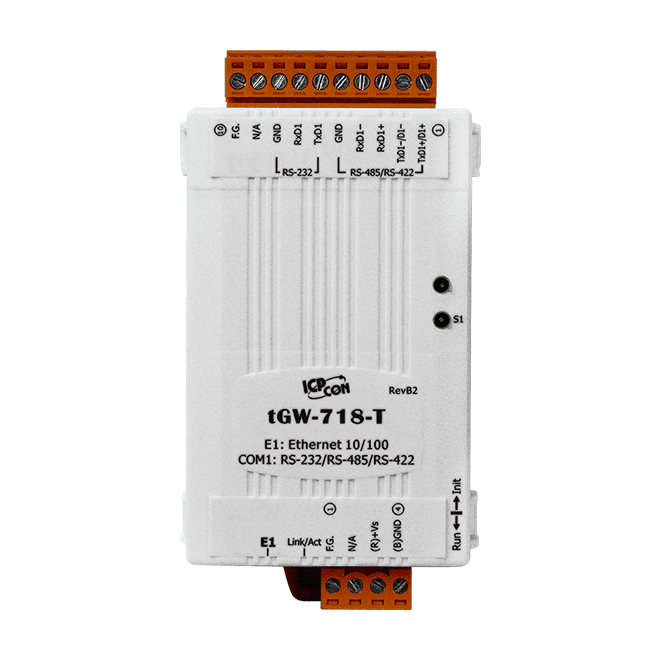

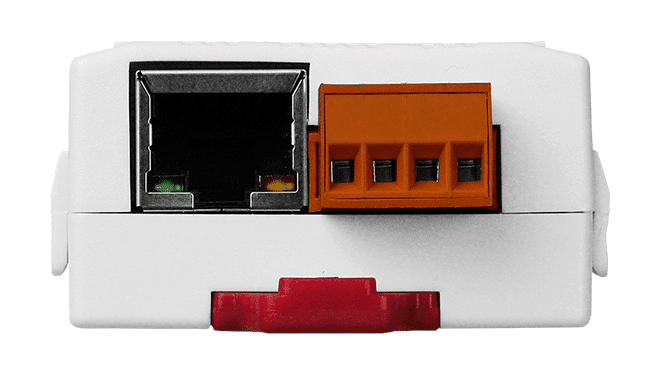

tGW-718-T Modbus-TCP-zu-RTU/ASCII-Gateway, 1 Port RS-232/422/485

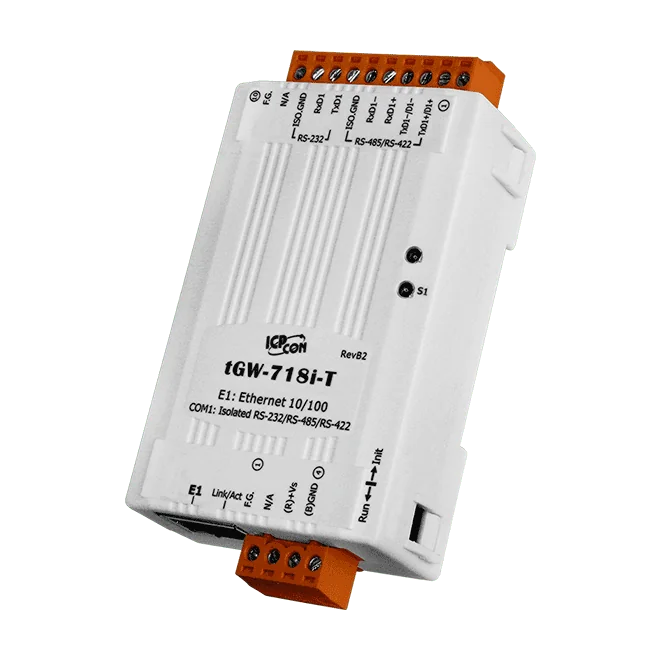

Das tGW-718i-T verbindet Modbus-TCP-Hosts mit seriellen Modbus-RTU- oder ASCII-Geräten. So kann ein übergeordnetes System im Ethernet Feldgeräte abfragen, die mit RS-232-, RS-422- oder RS-485-Schnittstellen ausgestattet sind, ohne dass diese neu verdrahtet werden müssen. Der serielle Port ist signaltechnisch mit 3000 VDC galvanisch getrennt, was die serielle Seite in elektrisch störungsbelasteten Anlagen schützt.Jeder serielle Port akzeptiert bis zu 32 TCP-Master. Ein Read-Cache speichert vorangegangene Anfragen und Antworten, sodass wiederholte Abfragen mehrerer HMI- oder SCADA-Master direkt aus dem Speicher beantwortet werden. Dadurch sinkt die Last auf dem RS-485-Bus, und die Antwortzeiten auf der Ethernet-Seite verkürzen sich. Die automatische RS-485-Richtungssteuerung entfällt die Verwaltung der Transceiver-Richtung in der Anwendung.Das Gateway unterstützt Modbus TCP/UDP sowie Modbus RTU/ASCII, jeweils in der Master- und Slave-Rolle. Die Konfiguration erfolgt über den integrierten Webserver, das Auffinden im Netzwerk über UDP Search. Die Spannungsversorgung erfolgt über eine Schraubklemme mit +12 ~ 48 VDC. Das Gerät wird in einem kompakten Kunststoffgehäuse auf eine DIN-Schiene montiert.AnwendungenFabrikautomationGebäude- und HeimautomationFerndiagnose und FernwartungSolarmonitoring

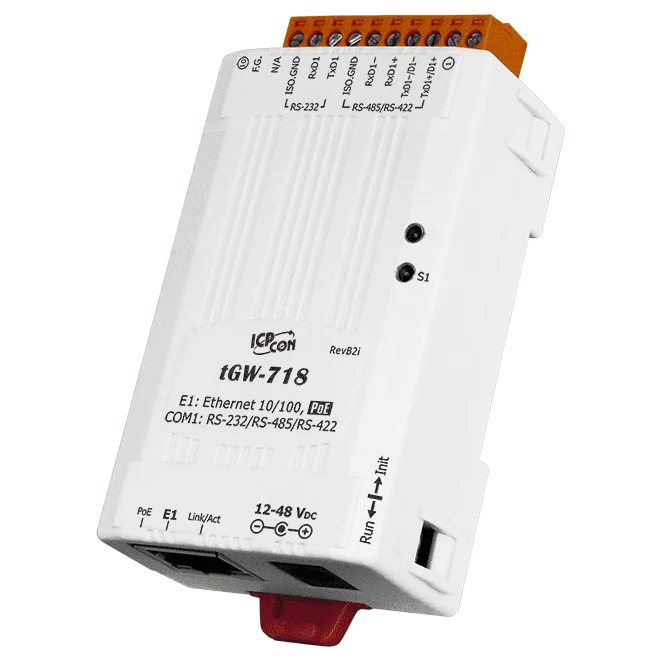

Das tGW-718 CR ist ein kompaktes Gateway, mit dem ein Modbus-TCP-Host über Ethernet mit seriellen Modbus-RTU- oder ASCII-Geräten kommunizieren kann. Es hebt die Kabellängenbegrenzung herkömmlicher serieller Verbindungen auf und unterstützt sowohl den Master- als auch den Slave-Betrieb über TCP/UDP sowie RTU/ASCII-Master und -Slave auf der seriellen Seite.Ein Read-Cache speichert vorherige Anfragen und Antworten im Pufferspeicher des Moduls, sodass wiederholte Anfragen von HMI- oder SCADA-Mastern sofort beantwortet werden. Dadurch wird der RS-485-Bus entlastet und die TCP-Antwortzeiten verkürzt. Die Netzwerkkonfiguration kann über eine statische IP-Adresse oder DHCP erfolgen, und der integrierte Webserver (HTTP) übernimmt die Konfiguration. Der UDP-Search-Responder erleichtert das Auffinden des Geräts im Netzwerk.Das Gerät akzeptiert Power over Ethernet nach IEEE 802.3af (Klasse 1) oder eine Versorgung von +12 ~ 48 VDC über eine Schraubklemme. Es verfügt über ein Kunststoffgehäuse für die Hutschienenmontage mit Schraubklemmen für die Verdrahtung und wird mit einem Kabel von DC-Hohlstecker auf 2-adrige Stromversorgung, 0,3 m, geliefert. Das Produkt ist RoHS-konform.AnwendungenFabrikautomationGebäude- und HausautomationFernდiagnose und FernwartungSolarmonitoring

Das tGW-718i CR ist ein kompaktes Gateway, mit dem Modbus-TCP/UDP-Master über Ethernet mit seriellen Modbus-RTU- oder ASCII-Geräten kommunizieren können. Die Kabellängenbeschränkungen klassischer serieller Netze entfallen dadurch. Es eignet sich für Ingenieure, die reine serielle Messgeräte, Antriebe oder Steuerungen ohne zusätzlichen Rechner oder Server im Feld in ein TCP/IP-Netz einbinden möchten.Das Gerät bietet einen galvanisch getrennten RS-232-, RS-422- oder RS-485-Port sowie einen 10/100-Base-TX-Ethernet-Port mit Power over Ethernet nach IEEE 802.3af, Klasse 1. Alternativ kann die Versorgung über eine Klemmleiste mit +12 ~ 48 VDC erfolgen. Ein Lese-Cache speichert zuvor gesendete Anfragen und Antworten, sodass wiederholte Anfragen an dasselbe Slave-Gerät sofort beantwortet werden. Das reduziert die Belastung des RS-485-Busses und verkürzt die Antwortzeiten. Das Gerät lässt sich auch für den Paarbetrieb oder als serielle Brücke konfigurieren und leitet Daten zwischen zwei seriellen Modbus-Geräten über TCP/IP weiter.Diese Variante wird mit einem DC-Hohlstecker-auf-2-Draht-Netzkabel, 0,3 m, ausgeliefert. Die Konfiguration erfolgt über einen integrierten HTTP-Webserver. Das Gerät unterstützt statische IP-Adressen oder DHCP sowie die UDP-basierte Geräteerkennung.AnwendungenFabrikautomationGebäude- und HausautomationFerndiagnose und FernwartungSolarmonitoring

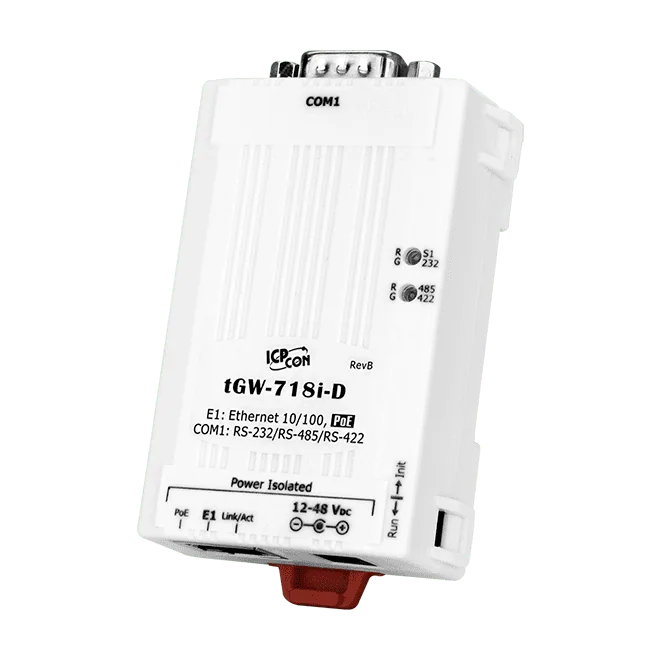

Das tGW-718i-D ist ein kompaktes Gateway, mit dem Modbus-TCP- oder UDP-Master über Ethernet mit seriellen Modbus-RTU- oder ASCII-Geräten kommunizieren können. Die Kabellängenbeschränkungen klassischer serieller Netze entfallen dadurch. Auf der TCP- und auf der seriellen Seite unterstützt das Gerät sowohl Master- als auch Slave-Betrieb. Damit lassen sich auch zwei serielle Modbus-Geräte über ein TCP/IP-Netzwerk miteinander verbinden.Ein Read-Cache speichert zuvor gesendete Anfragen und Antworten im Speicher des Moduls. Wiederholte Anfragen von HMI- oder SCADA-Mastern an denselben Slave werden direkt aus dem Cache beantwortet. Das reduziert den Datenverkehr auf dem RS-485-Bus und verkürzt die TCP-Antwortzeiten. Pro seriellem Port werden bis zu 32 TCP-Verbindungen (Master) unterstützt.Die Stromversorgung erfolgt entweder über Ethernet mittels PoE nach IEEE 802.3af, Klasse 1, oder über eine Klemmleiste mit +12 ~ 48 VDC. Die Bestellnummer umfasst ein Kabel von DC-Hohlstecker auf 2-adrige Stromversorgung, 0,3 m. Die Konfiguration erfolgt über einen integrierten Webserver per HTTP. Das Modul wird auf einer DIN-Schiene montiert.AnwendungenFabrikautomationGebäude- und HeimautomationFerndiagnose und FernverwaltungSolarmonitoring
