tM-AD5C 5-Kanal-Stromeingangsmodul, isoliert, RS-485 Modbus RTU

Das tM-AD5 CR ist ein Hutschienen-Analogeingangsmodul für RS-485-Netzwerke mit fünf differenziellen Spannungseingängen. Jeder Eingang lässt sich auf ±1 V, ±2,5 V, ±5 V oder ±10 V einstellen, sodass ein Modul ohne Hardwareänderung einen breiten Bereich von Sensor- und Messumformersignalen abdecken kann.Für elektrisch anspruchsvolle Installationen ausgelegt, verträgt das Modul bis zu 120 VDC an den Analogeingängen und bietet 2500 VDC Isolation zwischen den Baugruppenbereichen. Der Kontakt-ESD-Schutz von ±4 kV an jeder Klemme erhöht die Robustheit in belasteten Maschinen- und Schaltschrankumgebungen. Die Abtastung lässt sich an die Anwendung anpassen: Im Normalmodus erreicht das Modul 14 Bit Auflösung bei 10 Hz mit ±0,1 % Genauigkeit, im Schnellmodus 12 Bit Auflösung bei 200 Hz mit ±0,5 % Genauigkeit.Die Kommunikation erfolgt über einen RS-485-Anschluss, der DCON, Modbus RTU und Modbus ASCII mit 1200 bis 115200 bps unterstützt. Ein programmierbarer dualer Watchdog überwacht sowohl das Modul als auch die Kommunikation, und das Gerät wird mit 10 bis 30 VDC versorgt, mit Verpolungsschutz.AnwendungenIndustrielle AutomatisierungIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme

tM-AD2 CR ist ein Hutschienen-Analogeingangsmodul für RS-485-Remote-I/O-Netzwerke. Es verfügt über zwei single-ended Eingänge für Spannungs- und Stromsignale, wobei jeder Eingang auf einen von sieben Messbereichen eingestellt werden kann, von 0 ~ 500 mV bis 4 ~ 20 mA. Die individuelle Kanalkonfiguration und die Drahtbruch-Erkennung erleichtern Inbetriebnahme und Fehlersuche.Ingenieure wählen das tM-AD2 CR, wenn Signale auch in elektrisch störbehafteten oder exponierten Umgebungen zuverlässig erfasst werden müssen. Es bietet 2500 VDC Modulinterne Isolation, 120 VDC Überspannungsschutz, 4 kV ESD-Schutz und Verpolungsschutz am Versorgungseingang. Das Modul arbeitet mit 10 ~ 30 VDC und nimmt maximal 0,7 W auf.Die Abtastrate ist einstellbar. Der Normalmodus bietet 14-Bit-Auflösung und ±0,1 % Genauigkeit bei 10 Hz, während der Schnellmodus 12-Bit-Auflösung und ±0,5 % Genauigkeit bei 200 Hz liefert. Das Modul kommuniziert über einen RS-485-Port mit DCON, Modbus RTU oder Modbus ASCII, und ein Dual-Watchdog überwacht Modul und Kommunikation.AnwendungenIndustrieautomationIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme

Das tM-AD8 CR bindet acht single-ended Spannungseingänge an ein RS-485-Netzwerk an und eignet sich damit gut zur Erfassung analoger Signale in dezentralen Automatisierungsschränken. Jeder Eingang lässt sich auf einen von fünf Bereichen einstellen, von 0 ~ 500 mV bis 0 ~ 10 V, sodass ein Modul eine Vielzahl spannungsausgebender Sensoren und Messumformer anschließen kann.Die Abtastung wählbar zwischen einem Normalmodus mit 10 Hz, 14 Bit Auflösung und ±0,1 % Genauigkeit sowie einem Schnellmodus mit 200 Hz, 12 Bit Auflösung und ±0,5 % Genauigkeit. Die Eingangsimpedanz beträgt 10 MΩ, die Eingänge sind überspannungsfest bis 120 VDC.Für raue Einsatzbedingungen bietet das Modul 2500 VDC Isolation innerhalb des Moduls sowie ±4 kV Kontakt-ESD-Schutz an jeder Klemme. Ein programmierbarer Doppel-Watchdog überwacht sowohl das Modul als auch die Kommunikation, und die 10 ~ 30 VDC Versorgung ist mit Verpolschutz ausgestattet. Die Montage erfolgt auf DIN-Schiene, der Betrieb ist bei -25 ~ +75 °C möglich.AnwendungenIndustrieautomationIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme

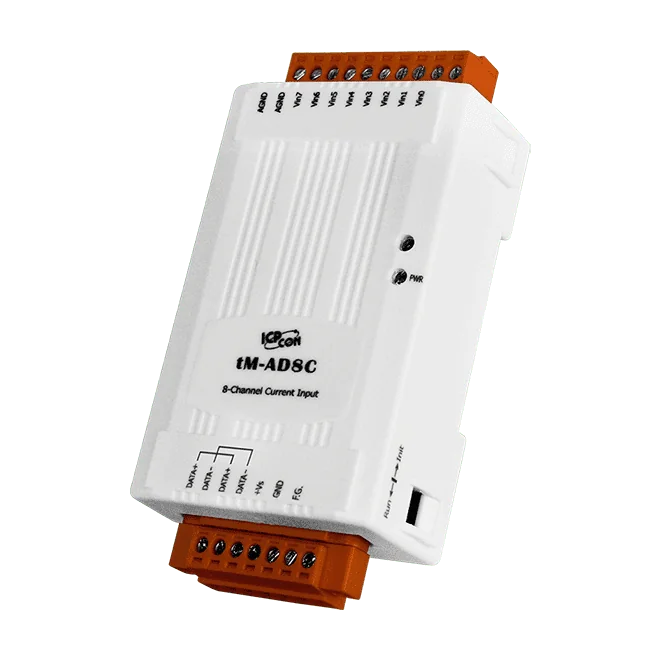

Das tM-AD8C CR ist ein RS-485-Stromeingangsmodul für Ingenieure, die acht single-ended analoge Eingänge an einem Hutschienen-Knoten benötigen. Jeder Kanal lässt sich auf den Bereich 0 ~ 20 mA oder 4 ~ 20 mA einstellen, sodass ein Modul für gängige Prozesssignalgeber ohne Änderung des Verdrahtungskonzepts geeignet ist.Die Abtastung lässt sich zwischen einem Normalmodus, der 14 Bit Auflösung bei ±0,1 % Genauigkeit und 10 Hz bietet, und einem Schnellmodus umschalten, der 12 Bit Auflösung bei ±0,5 % Genauigkeit und 200 Hz bietet. Das Modul unterstützt DCON, Modbus RTU und Modbus ASCII über seine RS-485-Schnittstelle mit Baudraten von 1200 bis 115200 bps und bietet einen doppelten Watchdog, der das Modul und die Kommunikationsverbindung überwacht.Die elektrische Robustheit ist integriert, mit 2500 VDC Isolation innerhalb des Moduls, ±4 kV EFT-Schutz an der Versorgung sowie ±4 kV Kontakt- / ±8 kV Luft-ESD-Schutz. Das Gerät wird mit 10 ~ 30 VDC versorgt, verfügt über Verpolschutz und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenIndustrieautomationIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme
