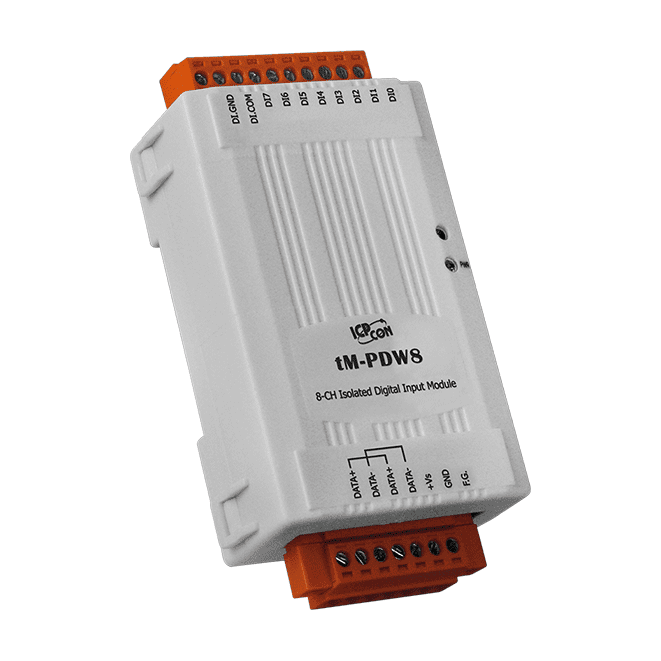

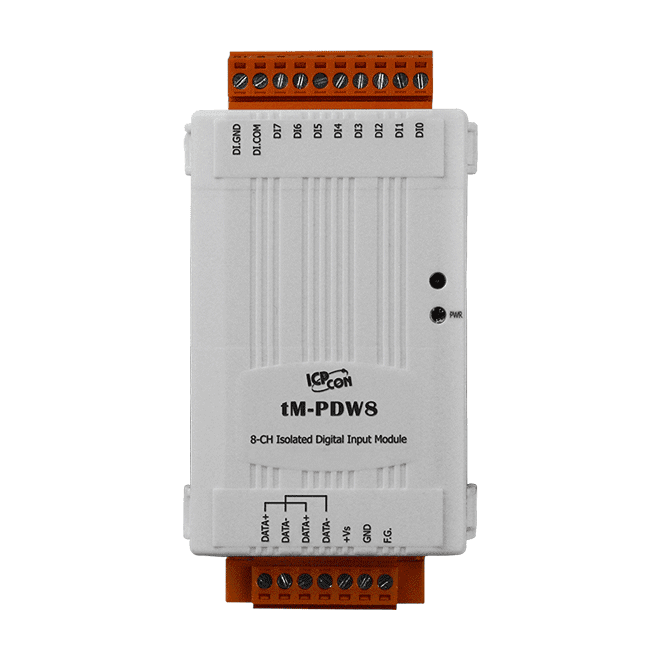

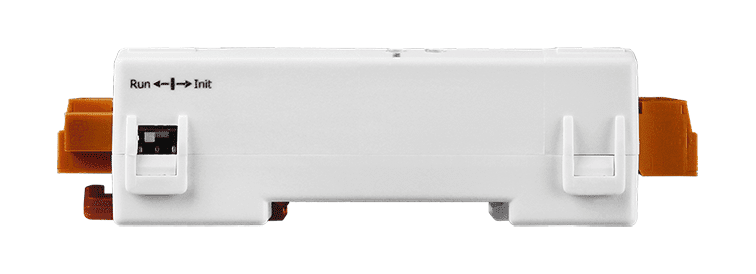

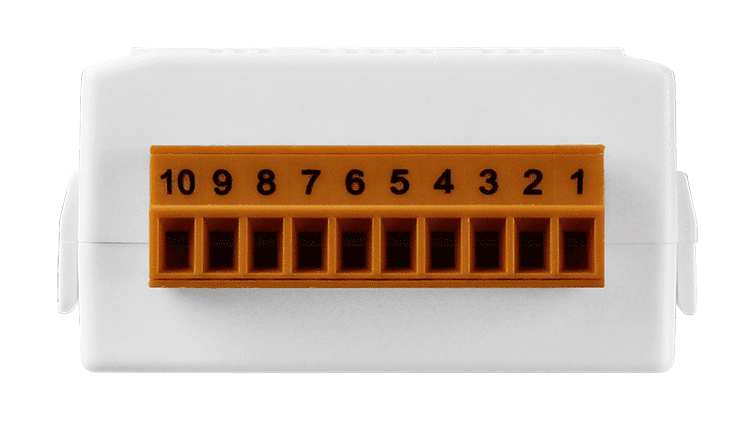

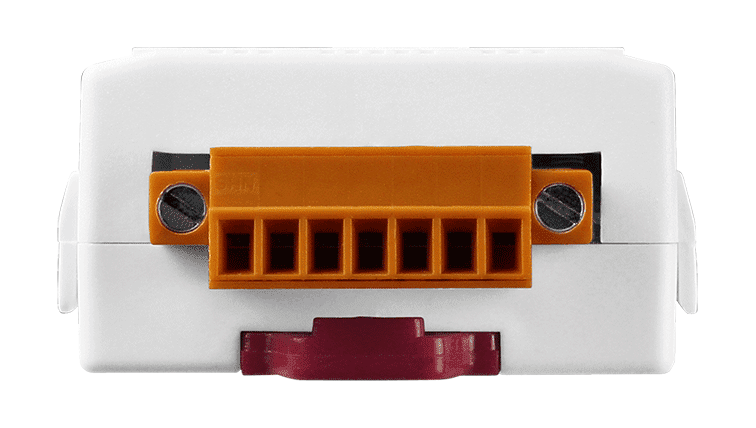

tM-PDW8 8-Kanal-Digitaleingangsmodul, isoliert, Trocken-/Nasskontakt, RS-485
RS-485-Digitaleingangsmodul mit 8 optisch isolierten Kanälen für Trocken- oder Nasskontaktsignale, mit 16-Bit-Zählfunktion auf jedem Kanal.
- 8 Digitaleingangskanäle mit Optokoppler-Isolation und 3750 VDC Isolation innerhalb des Moduls
- Trockenkontakt- (Source-Typ) oder Nasskontakt-Eingänge (Sink- oder Source-Typ), wählbar über die Verdrahtung
- Alle Kanäle als 16-Bit-Zähler nutzbar, Maximalzählwert 65535, Frequenz bis 100 Hz
- Doppelter Watchdog zur Überwachung von Modul und Kommunikation
- 1 x RS-485-Schnittstelle mit Unterstützung für DCON, Modbus RTU und Modbus ASCII
- Baudraten von 1200 bis 115200 bps mit 8-Bit-Datenformaten inklusive Paritätsoptionen
111,00 € pro Stück
| 1-9 Stück | 111,00 € | |
|---|---|---|
| 10-30 Stück | 107,00 € | −4 % |
| ab 31 Stück | 105,00 € | −5 % |
Produktinformationen "tM-PDW8 8-Kanal-Digitaleingangsmodul, isoliert, Trocken-/Nasskontakt, RS-485"
Das tM-PDW8 CR ist ein 8-Kanal-Digitaleingangsmodul für Remote-I/O-Netzwerke mit RS-485. Jeder Kanal ist optisch isoliert, und der Eingangstyp wird durch die Verdrahtung festgelegt. Dasselbe Modul kann daher ohne Hardwareänderung sowohl potentialfreie Kontakte als auch Nasskontakt-Signale (Spannung) auswerten.
Nasskontakt-Kanäle können als Sink- oder Source-Eingänge verdrahtet werden, was die Anpassung an die Polarität der Feldgeräte erleichtert. Jeder Kanal kann außerdem als 16-Bit-Zähler mit einem Maximalzählwert von 65535 betrieben werden, wodurch sich das Modul für Impuls- und Schaltzählaufgaben eignet. Zwei Watchdog-Funktionen dienen der Überwachung von Modul und Kommunikation.
Die Kommunikation erfolgt über DCON, Modbus RTU oder Modbus ASCII an einer einzigen RS-485-Schnittstelle mit Baudraten von 1200 bis 115200 bps. Das Modul wird mit 10 bis 30 VDC versorgt, ist für die Hutschienenmontage ausgelegt und hat einen Betriebstemperaturbereich von -25 bis +75 °C. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.
Anwendungen
- Ein-/Aus-Steuerung
- Industrielle Automatisierung
- Industriemaschinen
- Gebäudeautomation
- Lebensmittel- und Getränkeanlagen
- Halbleiterfertigung
- Steuerungssysteme
| Product type: | Digital input module |
|---|---|
| Protokoll: | DCON, Modbus ASCII, Modbus RTU |
| Interface: | RS-485 |
| Digital inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3750 VDC |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Versorgung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Digitaleingang/Zähler | |
| Kanäle | 8 |
| Typ | Potentialfreier Kontakt, Potentialbehafteter Kontakt |
| Senke/Quelle (NPN/PNP) | Trocken: Source Nass: Sink/Source |
| Spannungspegel EIN | Potentialfrei: gegen GND geschlossen Potentialbehaftet: +3,5 ~ +50 VDC |
| Spannungspegel AUS | Trocken: Offen Nass: +1 VDC max. |
| Max. Zählwerte | 65535 (16 Bit) |
| Frequenz | 100 Hz |
| Min. Impulsbreite | 5 ms |
| Eingangsimpedanz | 10 KΩ, 0.5 W |
| Überspannungsschutz | ±70 VDC |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| Protokoll | DCON, Modbus RTU, Modbus ASCII |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 0,43 W max. |
| Stromversorgung über Klemmenblock | 10 ~ 30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 52 x 98 x 27 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +75 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
