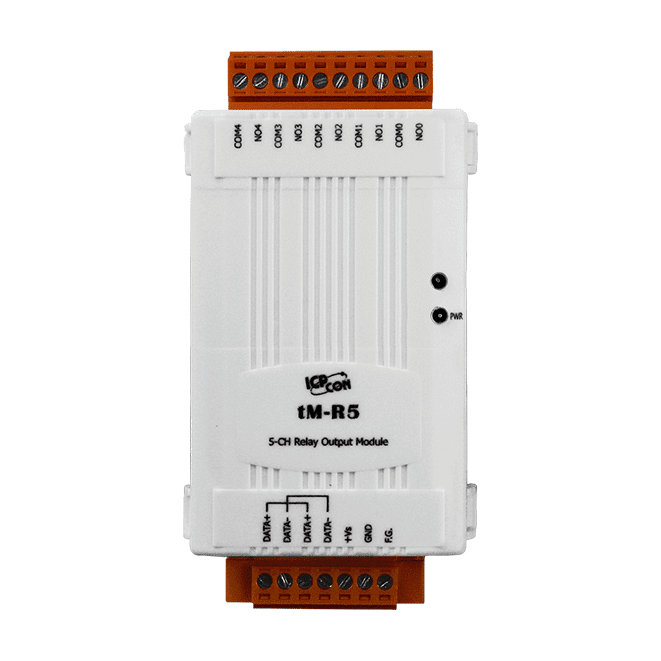

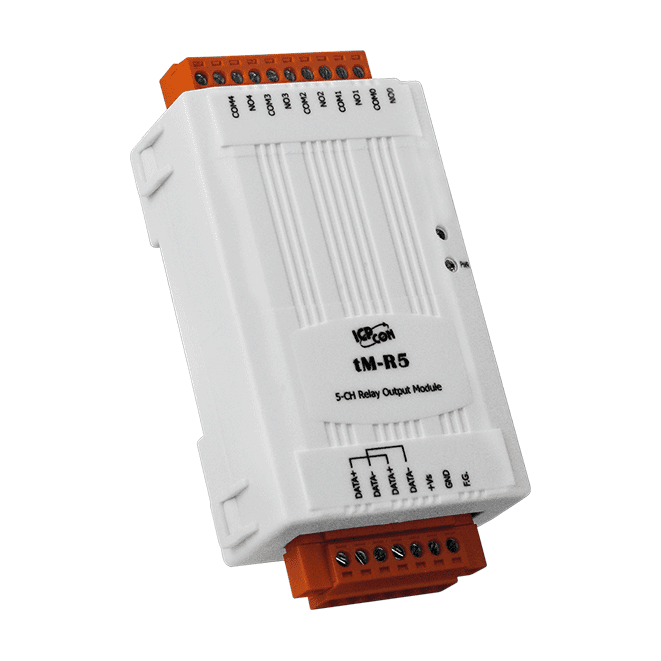

tM-R5 5-Kanal-Leistungsrelaismodul mit RS-485-Modbus-RTU-Schnittstelle
Das tM-R5 CR stellt fünf Leistungsrelaisausgänge in Form A bereit, die über RS-485 mit DCON, Modbus RTU oder Modbus ASCII gesteuert werden, für Ein/Aus-Steuerungen in der Industrieautomation.
- Fünf Leistungsrelaisausgänge in Form A (SPST-Schließer)
- Programmierbarer Einschaltwert und Sicherheitswert für die digitalen Ausgänge
- Doppelter Watchdog für Modul und Kommunikation
- Modulinterne Isolation von 3750 VDC
- Schutz gegen ESD und EFT von 4 kV, ESD-Festigkeit ±4 kV Kontakt und ±8 kV Luft
- 1 x RS-485-Schnittstelle mit DCON, Modbus RTU und Modbus ASCII bei 1200 bis 115200 bps
73,00 € pro Stück
| 1-9 Stück | 73,00 € | |
|---|---|---|
| 10-30 Stück | 71,00 € | −3 % |
| ab 31 Stück | 70,00 € | −4 % |
Produktinformationen "tM-R5 5-Kanal-Leistungsrelaismodul mit RS-485-Modbus-RTU-Schnittstelle"
Das tM-R5 CR ist ein 5-Kanal-Leistungsrelaismodul aus der tM-Serie der RS-485-Remote-I/O-Einheiten. Jeder der fünf Ausgänge ist ein Leistungsrelais in Form A (SPST-Schließer) und eignet sich zum Schalten von Lasten in Ein/Aus-Steuerungen, bei denen eine seriell vernetzte Relaisstufe benötigt wird.
Für Ingenieure sind das konfigurierbare Einschalt- und Fail-Safe-Verhalten besonders wertvoll. Der Einschaltwert und der sichere Ausgangswert sind beide programmierbar, und ein doppelter Watchdog, der Modul und Kommunikationsstrecke überwacht, trägt dazu bei, dass der Ausgangszustand auch bei einem Fehlverhalten des übergeordneten Systems definiert bleibt. Das Modul bietet außerdem eine Modulinterne Isolation von 3750 VDC sowie einen Schutz gegen ESD und EFT von 4 kV.

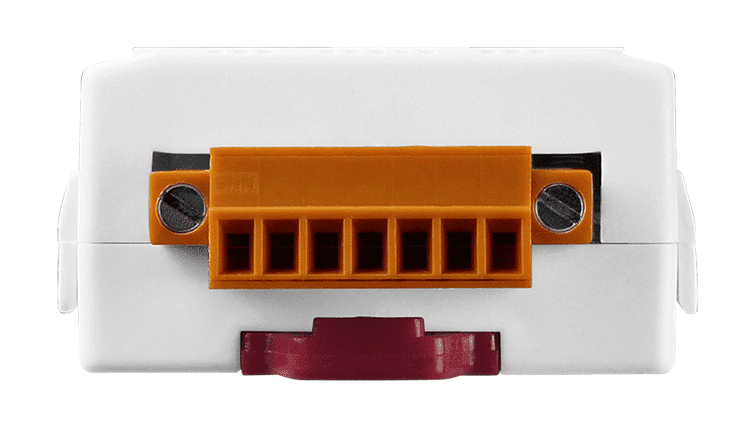

Die Spannungsversorgung erfolgt über eine Schraubklemme mit 10 bis 30 VDC; das Modul verfügt über einen Verpolungsschutz und wird auf einer DIN-Schiene montiert. Die RS-485-Schnittstelle unterstützt DCON, Modbus RTU und Modbus ASCII mit 1200 bis 115200 bps und wählbaren Datenformaten.
Anwendungen
- Alle Arten von Ein/Aus-Steuerungen
- Industrieautomation
- Industriemaschinen
- Gebäudeautomation
- Lebensmittel- und Getränkeanlagen
- Halbleiterfertigung
- Steuerungssysteme
| Product type: | Relay Output Module |
|---|---|
| Protokoll: | DCON, Modbus ASCII, Modbus RTU |
| Interface: | RS-485 |
| Relay outputs: | 5 |
| Ports: | 1 |
| Isolation: | 3750 VDC |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Versorgung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Relaisausgang | |
| Kanäle | 5 |
| Typ | Leistungsrelais, Form A (SPST N.O.) |
| Betätigungszeit | 6 ms |
| Abfallzeit | 3 ms |
| Elektrische Lebensdauer | VDE: 5 A @250 VAC 30.000 Schaltspiele (10 Schaltspiele/Minute) bei 75 °C 5 A @30 VDC 70.000 Schaltspiele (10 Schaltspiele/Minute) bei 75 °C UL: 5 A @250 VAC/30 VDC 6.000 Schaltspiele 3 A @250 VAC/30 VDC 100.000 Schaltspiele 5 A @30 VDC 70.000 Schaltspiele (10 Schaltspiele/Minute) bei 75 °C |
| Mechanische Lebensdauer | 20.000.000 Schaltspiele ohne Last (300 Schaltspiele/Minute) |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| Protokoll | DCON, Modbus RTU, Modbus ASCII |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 1,0 W max. |
| Stromversorgung über Klemmenblock | 10 ~ 30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 52 x 98 x 27 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +75 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
