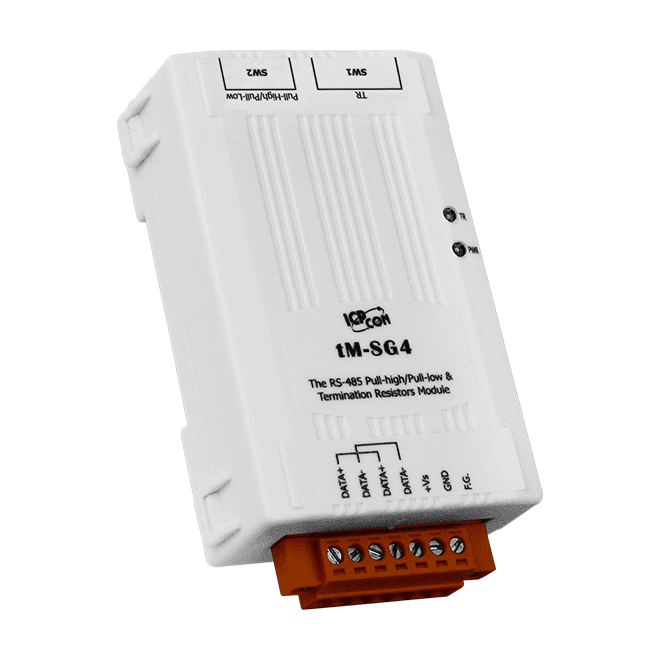

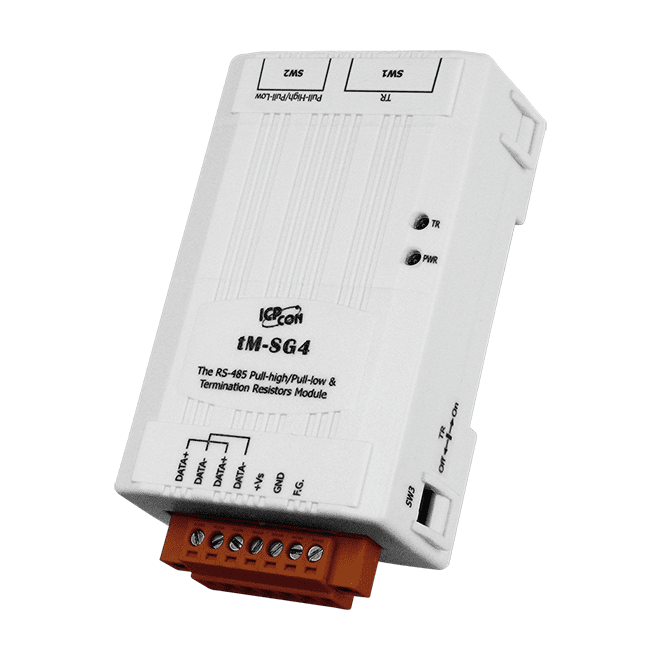

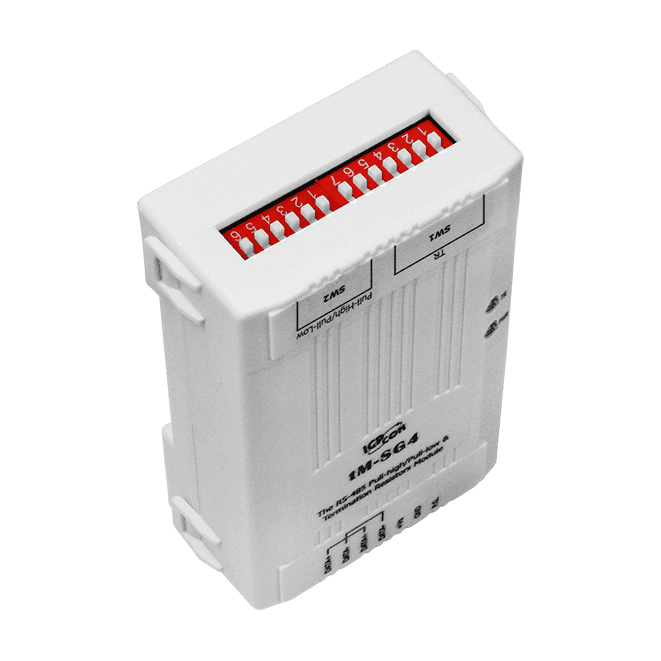

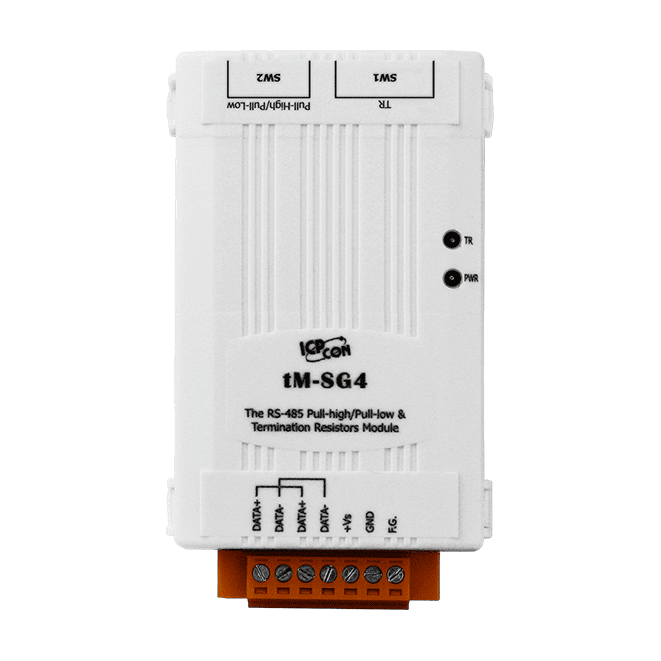

tM-SG4 RS-485 Pull-High/Pull-Low- und Abschlusswiderstandsmodul
Hutschienen-Signalaufbereitungsmodul für RS-485-Netzwerke mit schaltbaren Pull-High/Pull-Low-Widerständen und einem 15-stufigen Abschlusswiderstand von 65 ~ 560 Ω.

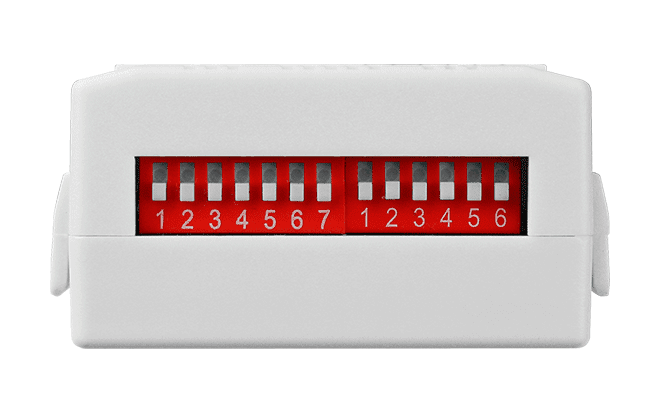

- Über Schalter wählbare Pull-High/Pull-Low-Widerstände mit 1 kΩ, 10 kΩ und 100 kΩ
- 15-stufiger, über Schalter wählbarer Abschlusswiderstand, 65 ~ 560 Ω
- Rote LED für die Spannungsversorgung und grüne LED für den Abschluss
- Hutschienenmontage
- Verpolungsschutz
- Betriebstemperatur -25 °C ~ +75 °C, Lagertemperatur -40 ~ +85 °C
32,00 € pro Stück
| 1-9 Stück | 32,00 € | |
|---|---|---|
| 10-30 Stück | 31,00 € | −3 % |
| ab 31 Stück | 31,00 € | −3 % |
Produktinformationen "tM-SG4 RS-485 Pull-High/Pull-Low- und Abschlusswiderstandsmodul"
Das tM-SG4 CR ist ein optionales Modul zur Verbesserung der Signalqualität in RS-485-Netzwerken. Es ermöglicht die Einstellung von Pull-High- und Pull-Low-Vorspannungswiderständen über Schalter sowie die Auswahl des Leitungsabschlusses in 15 Stufen, ohne dass ein Wert von Hand berechnet werden muss.
Ein Abschluss ist nur bei längeren Leitungen erforderlich. Bei Netzwerken unter 100 Metern kann das Modul in der Regel weggelassen werden. Bei längeren Netzwerken können an beiden Enden des Busses Abschlusswiderstände notwendig sein. Der zuverlässigste Weg, den Wert zu wählen, ist die Analyse des RS-485-Signals mit einem Oszilloskop: Ein sauberer Rechteckverlauf zeigt eine gute Impedanzanpassung an, während verzerrte Flanken darauf hindeuten, dass ein Abschluss an beiden Enden erforderlich ist.
Eine rote LED zeigt die Spannungsversorgung an, eine grüne LED signalisiert, wann der Abschluss aktiv ist. Das Modul ist für die Hutschienenmontage ausgelegt, verfügt über einen Verpolungsschutz und ist für den Betrieb von -25 °C bis +75 °C spezifiziert.
Anwendungen
- Vorspannung von RS-485-Netzwerken mit Pull-High- und Pull-Low-Widerständen
- Abschluss von RS-485-Bussen, insbesondere bei Leitungslängen über 100 Metern
- Verbesserung der Kommunikationszuverlässigkeit in RS-485-Netzwerken
| Product type: | Signal conditioning module |
|---|---|
| Interface: | RS-485 |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 rote LED als Betriebsanzeige 1 grüne LED als Abschlussanzeige |
| Verschiedenes | |
| Pull-up-/Pull-down-Widerstände | 1 kΩ, 10 kΩ, 100 kΩ, per Schalter wählbar |
| Abschlusswiderstand | 15 Stufen, 65 ~ 560 Ω |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 0,5 W max. |
| Umgebung | |
| Betriebstemperatur | -25 °C ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
