tPET-A4 Tiny PoE Ethernet-Modul, 4-Kanal-Digitalausgang (Source/PNP)

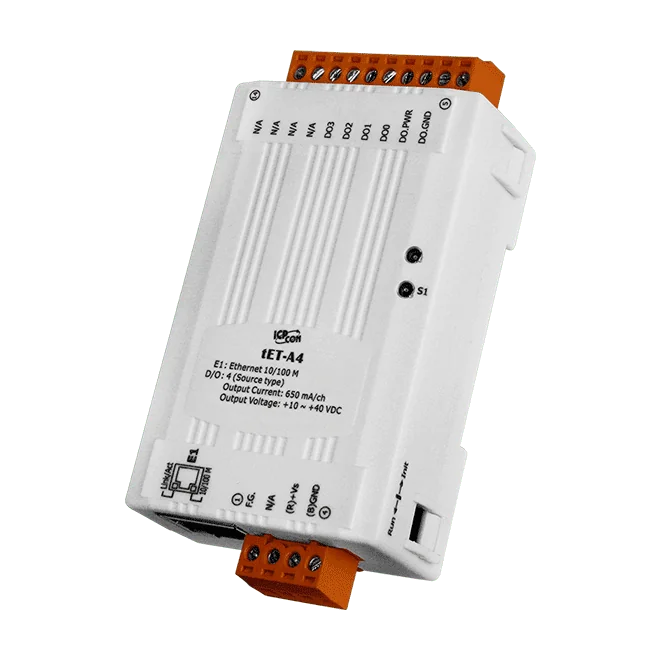

Das tET-A4 CR ist ein kompaktes Ethernet-I/O-Modul mit vier digitalen Ausgängen, konfiguriert als PNP-(Source-)Open-Collector-Kanäle. Es ermöglicht Ingenieuren, entfernte Lasten von einem Modbus-TCP-, Modbus-UDP- oder MQTT-Host über ein 10/100-Base-Tx-Netzwerk zu schalten, was sich für die Integration in SPS, HMI und SCADA eignet.Die geringe Baugröße erlaubt die Montage auf einer DIN-Schiene oder die direkte Integration in eine Maschine. Das Modul verfügt über einen Webserver zur Konfiguration und lässt sich über Ethernet mit neuer Firmware aktualisieren. Jeder Ausgang besitzt einen Einschaltwert und einen Sicherheitswert; das Modul stellt sowohl einen CPU-Watchdog als auch einen Host-Watchdog bereit, um die Ausgänge bei einem Ausfall der Steuerung zu schützen.Wichtige Punkte für die Spezifikation:Vier PNP-(Source-)Open-Collector-Ausgänge mit 650 mA pro Kanal und einer Lastspannung von +10 bis +40 VDCBetrieb mit +12 bis +48 VDC über eine abnehmbare KlemmenleisteOptisch isolierte Ausgänge mit 3750 Vrms IsolationAnwendungenFabrikautomationGebäudeautomationHausautomationFernwartung

Das tET-C4 CR ist ein kompaktes Ethernet-I/O-Modul mit vier Digitalausgängen. Jeder Kanal ist ein Open-Collector-Senkenausgang (NPN) mit 100 mA pro Kanal und einer Lastspannung von +5 bis +30 VDC. Die Konfiguration erfolgt über den integrierten Webserver. Die Ansteuerung im 10/100-Base-Tx-Netzwerk ist über Modbus TCP, Modbus UDP oder MQTT möglich, was die Integration in HMI-, SCADA-, SPS- und andere Softwaresysteme erleichtert.Über das einfache Schalten hinaus unterstützt das Modul die I/O-Paarverbindung. Damit kann der Status lokaler Eingänge eines Geräts über Ethernet die Ausgänge eines entfernten Geräts steuern. Eine Doppel-Watchdog-Struktur umfasst einen CPU-Watchdog für Firmwarefehler sowie einen Host-Watchdog, der die Ausgänge bei einem Ausfall der übergeordneten Steuerung in einen vordefinierten Sicherheitswert schaltet. Die Digitalausgänge verfügen außerdem über konfigurierbare Einschalt- und Sicherheitswerte, und die Firmware lässt sich über Ethernet aktualisieren.Die Versorgung erfolgt über eine Schraubklemme mit +12 bis +48 VDC und Verpolschutz; die Leistungsaufnahme beträgt 0,9 W. Die Digitalausgänge sind mit 3750 Vrms galvanisch getrennt, der Betriebstemperaturbereich liegt bei -25 bis +75 °C. Das Gehäuse mit den Abmessungen 52 x 95 x 27 mm wird auf einer DIN-Schiene montiert.AnwendungenFabrikautomationGebäudeautomationHausautomationFernwartung

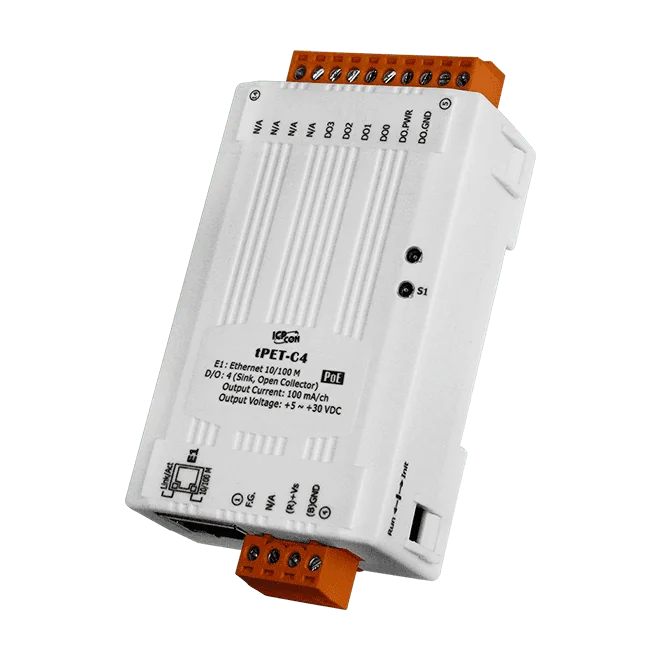

tPET-C4 CR ist ein kompaktes Ethernet-Digitalausgangsmodul für Ingenieure, die Lasten über ein 10/100-Mbit/s-Netzwerk fernschalten müssen. Seine vier Open-Collector-Ausgänge sind als Senke (NPN) ausgeführt und mit 100 mA pro Kanal bemessen, bei einem Lastspannungsbereich von +5 bis +30 VDC.Das Modul unterstützt Modbus TCP, Modbus UDP und MQTT und lässt sich so in HMI-, SCADA-, SPS- und andere Softwaresysteme integrieren. Es kann außerdem für die I/O-Paarverbindung konfiguriert werden, bei der es abhängig vom Status lokaler Eingänge auf ein entferntes digitales Ausgangsgerät schreibt. Eine Dual-Watchdog-Anordnung überwacht die Modulfirmware und den Host-Controller; fällt der Host aus, können die Ausgänge in einen vordefinierten Sicherheitswert (Safe Value) übergehen.Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) über ein handelsübliches Cat-5-Kabel oder über einen Schraubklemmeneingang mit +12 bis +48 VDC, der Redundanz ermöglicht. Das Modul verfügt über einen integrierten Webserver zur Konfiguration und unterstützt Firmware-Updates über Ethernet. Es misst 52 x 95 x 27 mm und ist für die Hutschienenmontage ausgelegt.AnwendungenFabrikautomationGebäudeautomationHeimautomationFernwartung

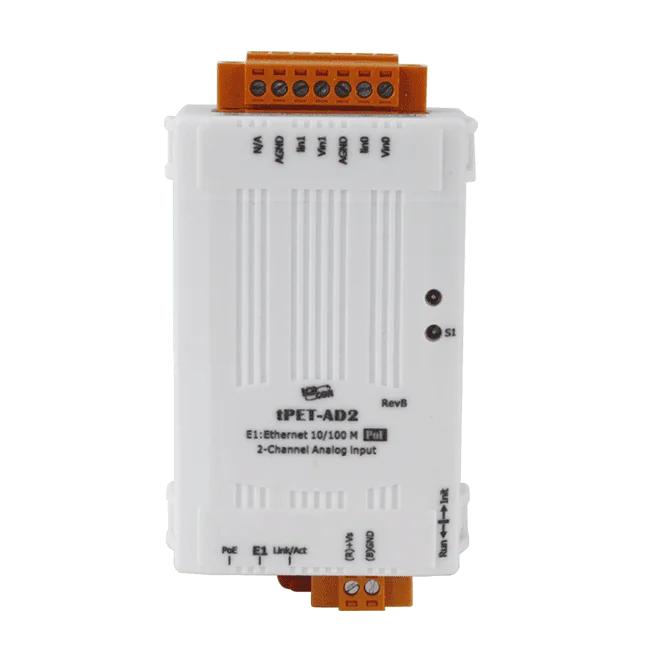

Kompakter PoE-Analogeingang für vernetzte Messtechnik. Das tPET-AD2 verarbeitet zwei single-ended Analogeingänge und überträgt die Messwerte über Ethernet. Die Versorgung erfolgt wahlweise über das Netzwerkkabel oder über eine Schraubklemme mit +12 bis +48 VDC, sodass das Modul nah an den auszulesenden Sensoren platziert werden kann.Jeder Eingang lässt sich einzeln konfigurieren für Spannungsbereiche von 0 ~ 500 mV bis 0 ~ 10 V oder Strombereiche von 0 ~ +20 mA und +4 ~ +20 mA; für den Bereich 4 bis 20 mA steht eine Drahtbruch-Erkennung zur Verfügung. Das Modul bietet die Abtastmodi Normal Mode (insgesamt 10 Hz) oder Fast Mode (insgesamt 200 Hz), zudem einen Überspannungsschutz bis 120 VDC und eine Isolation von 3000 VDC innerhalb des Moduls.Die Konfiguration erfolgt über den integrierten Webserver. Das Modul unterstützt Modbus TCP/UDP, MQTT und SNMP V2c sowie den Dual-Watchdog-Betrieb und Firmware-Updates über Ethernet. Es ist für die Hutschienenmontage ausgelegt und für einen Betrieb von -25 ~ +75 °C spezifiziert.AnwendungenIndustrieautomationIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme
