tSG-3781B 4~20 mA zu PWM-Signalwandler, 1-Kanal-Stromeingang

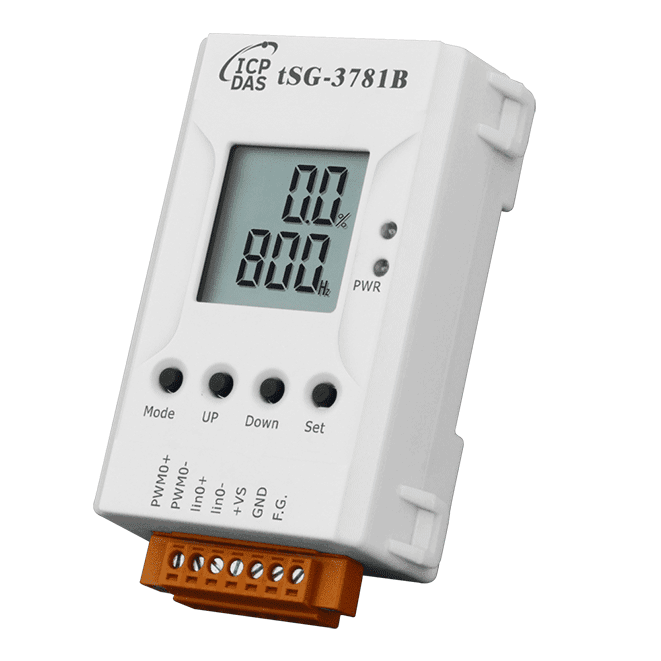

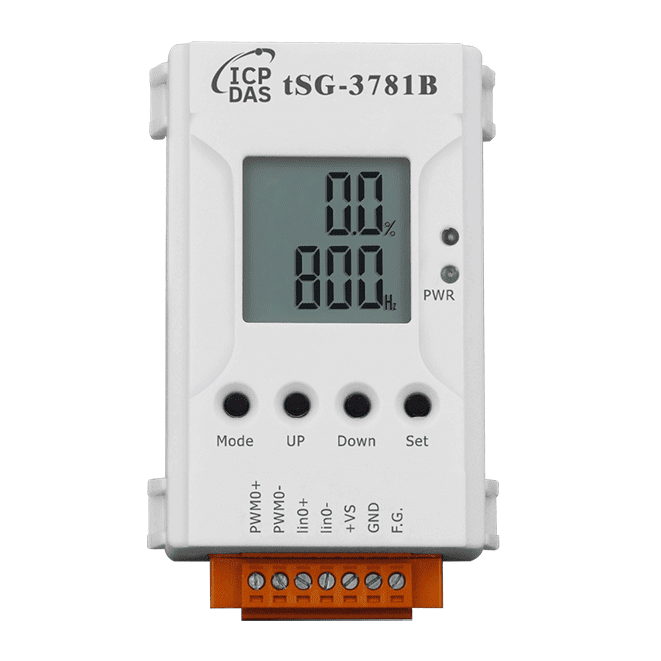

Einkanaliger Signalwandler, der einen 4 ~ 20 mA Stromeingang in einen PWM-Ausgang mit 0 bis 100 % Tastverhältnis umsetzt; die Frequenz wird über Tasten eingestellt und auf einem LCD angezeigt.
- Wandelt einen 1-kanaligen 4 ~ 20 mA Stromeingang in einen 1-kanaligen PWM-Ausgang
- Tastverhältnis von 1 bis 100 %, linear aus dem 4 ~ 20 mA Eingang umgesetzt
- PWM-Frequenz über Tasten von 600 Hz bis 800 Hz einstellbar
- Monochromes Grafik-LCD zeigt Tastverhältnis und PWM-Frequenz an
- Genauigkeit des Analogeingangs ±0,1 % des Messbereichs bei 1 kHz Bandbreite
- Spannungsversorgung +10 ~ +30 VDC mit Verpolschutz
107,00 € pro Stück
| 1-9 Stück | 107,00 € | |
|---|---|---|
| 10-30 Stück | 104,00 € | −3 % |
| ab 31 Stück | 102,00 € | −5 % |
Produktinformationen "tSG-3781B 4~20 mA zu PWM-Signalwandler, 1-Kanal-Stromeingang"
Der tSG-3781B nimmt ein Gleichstrom-Signal von 4 ~ 20 mA auf und bildet es linear auf einen PWM-Ausgang ab, sodass eine Stromschleife Geräte ansteuern kann, die ein pulsweitenmoduliertes Signal erwarten. Das PWM-Tastverhältnis reicht von 1 bis 100 %, der Ausgang arbeitet im Dauerbetrieb über eine Source-Typ-Stufe.
Die Ausgangsfrequenz lässt sich über die Einstelltasten an der Unterseite des Moduls zwischen 600 Hz und 800 Hz einstellen. Ein monochromes Grafik-LCD mit einem Sichtfeld von 26 x 26 mm zeigt das aktuelle Tastverhältnis und die Frequenz an.
Das Modul ist für eine Versorgungsspannung von +10 ~ +30 VDC mit Verpolschutz ausgelegt, arbeitet im Temperaturbereich von -25 ~ +75 °C und wird auf einer DIN-Schiene oder an der Wand montiert. Es eignet sich für die Regelung von Gebäudeheizung und Lüftung sowie für die Ansteuerung servounterstützter Membranventile.
Anwendungen
- Heizungsanlage in Gebäuden
- Lüftungsanlage
- Ansteuerung servounterstützter Membranventile
| Product type: | Signal conditioner |
|---|---|
| Interface: | 4 ~ 20 mA input / PWM output |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail or wall |
Technische Daten
| Anzeige | |
|---|---|
| Typ | Monochrome Grafik-LCD (26x26 mm Anzeigebereich) |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation |
| Analogeingang | |
| Kanäle | 1 |
| Bereich | +4 ~ +20 mA |
| Genauigkeit | ±0,1 % des Gesamtbereichs |
| Bandbreite | 1 kHz |
| Eingangsimpedanz | 141 Ω |
| PWM | |
| Kanäle | 1 |
| Typ | PWM |
| Senke/Quelle (NPN/PNP) | Quelle |
| Frequenz | 600 ~ 800 Hz |
| Tastverhältnis | 1 to 100% |
| Modus | Dauerbetrieb |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 0,2 W (Typ.) 22,0 W max. (Hinweis 2) |
| Mechanisch | |
| Abmessungen (mm) | 53 x 27 x 87 (W x L x H) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
