uPAC-5001-FD Ethernet-PAC mit MiniOS7 und 256 MB NAND-Flash

Der uPAC-5001 CR ist eine programmierbare Automatisierungssteuerung (PAC) zur Anbindung serieller Feldgeräte an Ethernet. Sie läuft mit dem Betriebssystem MiniOS7 und wird in C mit den mitgelieferten Software-Entwicklungswerkzeugen programmiert, inklusive Modbus-Bibliotheken. Serielle Geräte lassen sich so ohne eigene Kommunikationsstacks mit Ethernet- und Internetanbindung versehen.Die Konnektivität umfasst einen 10/100-Base-TX-Ethernet-Anschluss, einen RS-232-Anschluss und einen RS-485-Anschluss mit seriellen Übertragungsraten bis 115200 bps. Daten können über das Standardprotokoll Modbus an SCADA-Software bereitgestellt werden. Der Speicher besteht aus 512 KB Flash, 16 KB EEPROM und einer microSD-Erweiterung von bis zu 32 GB.Für die lokale Hardwareerweiterung stellt die Steuerung einen I/O-Erweiterungsbus für XW-Board-Module bereit. Zu den Funktionen zur Erhöhung der Betriebssicherheit gehören redundante Spannungseingänge für +12 ~ 48 VDC, ein integrierter Watchdog-Timer, eine Echtzeituhr und zwei programmierbare Status-LEDs. Das Gerät ist für einen Betrieb von -25 ~ +75 °C ausgelegt und wird auf einer DIN-Hutschiene montiert.AnwendungenErgänzung bestehender serieller Geräte um Ethernet- und InternetanbindungModbus-Datenaustausch mit SCADA-Systemen wie Indusoft, ISaGRAF, DasyLab, Trace Mode, Citect und iFixLokale Steuerung mit erweiterbarer I/O in industriellen Gehäusen auf DIN-Hutschiene

Der uPAC-5001D ist eine kompakte programmierbare Automatisierungssteuerung auf Basis einer 80186-CPU mit 80 MHz unter dem Framework MiniOS7. Er eignet sich für Ingenieure, die serielle Feldgeräte über ein Ethernet-Netzwerk anbinden möchten. Dazu stehen ein 10/100-Base-TX-Port sowie ein RS-232- und ein RS-485-Port für die Geräteanbindung zur Verfügung.Die Anwendungssoftware wird in C mit den mitgelieferten Software-Entwicklungswerkzeugen erstellt, einschließlich Modbus-Bibliotheken. So lassen sich Daten serieller Geräte über das standardisierte Modbus-Protokoll an SCADA-Software bereitstellen. Der Speicher umfasst 512 KB Flash, 16 KB EEPROM und einen microSD-Steckplatz für Karten mit bis zu 32 GB.Für die lokale Hardwareerweiterung bietet die Steuerung einen I/O-Erweiterungsbus, an dem XW-Board-Module betrieben werden können. Die lokale Rückmeldung erfolgt über eine 5-stellige 7-Segment-LED-Anzeige und zwei programmierbare Status-LEDs. Das Gerät verfügt über redundante Spannungseingänge für einen Versorgungsbereich von +12 ~ 48 VDC. Diese Bestellnummer bezeichnet die RoHS-konforme Ausführung.AnwendungenEinbindung serieller Geräte in Ethernet- und InternetkommunikationModbus-basierte Kommunikation mit SCADA-Software wie Indusoft, ISaGRAF, DasyLab, Trace Mode, Citect und iFixErweiterbare I/O-Systeme mit XW-Board-Modulen am Erweiterungsbus

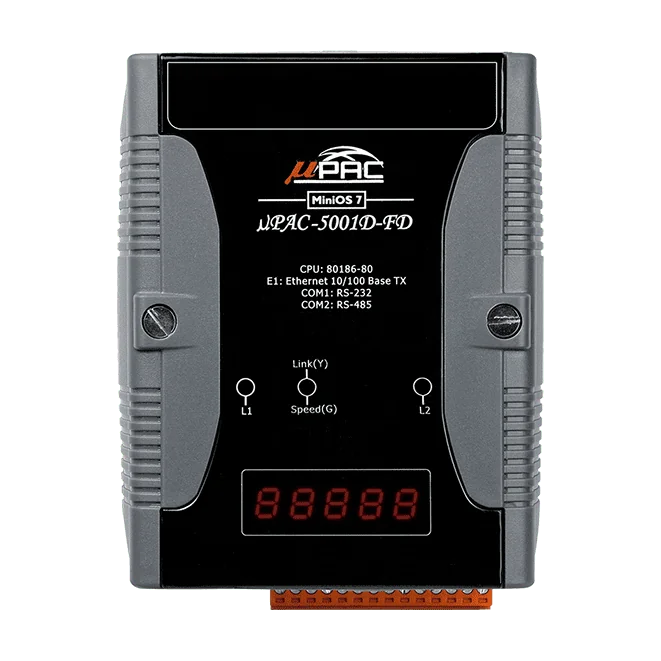

Der uPAC-5001D-FD ist eine programmierbare Automatisierungssteuerung für Ingenieure, die serielle Geräte ohne separates Gateway an Ethernet anbinden müssen. Seine 80186-80-CPU arbeitet mit dem MiniOS7-Framework, und das C-Entwicklungs-Toolkit mit Modbus-Bibliotheken ermöglicht es, die Steuerungslogik und Kommunikationsroutinen direkt auf der Steuerung zu implementieren.Serielle Geräte an den RS-232- oder RS-485-Schnittstellen können abgefragt und über den 10/100 Base-TX Ethernet-Anschluss bereitgestellt werden. Das Standardprotokoll Modbus ermöglicht die Anbindung an gängige SCADA-Pakete. Für die Datenspeicherung kombiniert das Gerät 512 KB Flash, 16 KB EEPROM und 256 MB NAND-Flash, erweiterbar per microSD auf bis zu 32 GB. Eine Echtzeituhr und ein Watchdog-Timer unterstützen den unbeaufsichtigten Betrieb.Die Hardware lässt sich über den XW-Board-I/O-Erweiterungsbus erweitern, der Zugriff auf analoge und digitale I/Os sowie serielle Schnittstellen auf Zusatzkarten der uPAC-5000-Serie bietet. Die redundanten Spannungseingänge akzeptieren +12 bis 48 VDC, und das Gehäuse für die Hutschienenmontage eignet sich für den Einbau in Schaltschränken bei einem Betriebstemperaturbereich von -25 bis +75 °C.AnwendungenIntegration serieller Geräte in Ethernet- und InternetnetzwerkeSCADA-Anbindung über ModbusDezentrale Steuerung und Datenerfassung mit I/O-Erweiterungskarten

Die uPAC-5001D-CAN2 ist eine taschenformatige speicherprogrammierbare Automatisierungssteuerung, die zwei CAN-Bus-Kanäle zusammen mit Ethernet, RS-232 und RS-485 auf einem Hutschienenmodul vereint. Sie eignet sich für Ingenieure, die Daten aus mehreren Feldnetzwerken erfassen und lokal verarbeiten müssen, oder die ein Gateway bzw. eine Brücke zwischen verschiedenen Protokollnetzwerken benötigen.Die Steuerung arbeitet mit einem DOS-ähnlichen, single-tasking Echtzeitbetriebssystem und unterstützt Anwendungsprogramme in C oder C++. ICP DAS stellt Bibliotheks- und Demo-Code für die Kommunikationsschnittstellen, den Watchdog, die Echtzeituhr, die Siebensegmentanzeige, Flash, EEPROM und microSD-Speicher bereit. Musterprogramme lassen sich so anpassen und kombinieren, was die Entwicklungszeit verkürzt.Zu den Hardware-Optionen gehören ein per Jumper zuschaltbarer 120-Ω-Abschlusswiderstand für den CAN-Kanal, redundante Spannungseingänge für +12 ~ +48 VDC sowie eine 64-Bit-Hardware-Seriennummer zum Kopierschutz der Software. Das Kunststoffgehäuse und die geringe Leistungsaufnahme von 2,5 W eignen sich für kompakte Installationen im Betriebstemperaturbereich von -25 ~ +75 °C.AnwendungenDatenerfassung von mehreren CAN-, RS-232-, RS-485- und Ethernet-GerätenZentrale Datenverarbeitungsstelle für verteilte FeldgeräteProtokollkonvertierung als Gateway oder Brücke zwischen verschiedenen KommunikationsnetzwerkenSteuerung und Überwachung in einer Vielzahl industrieller Anwendungen
