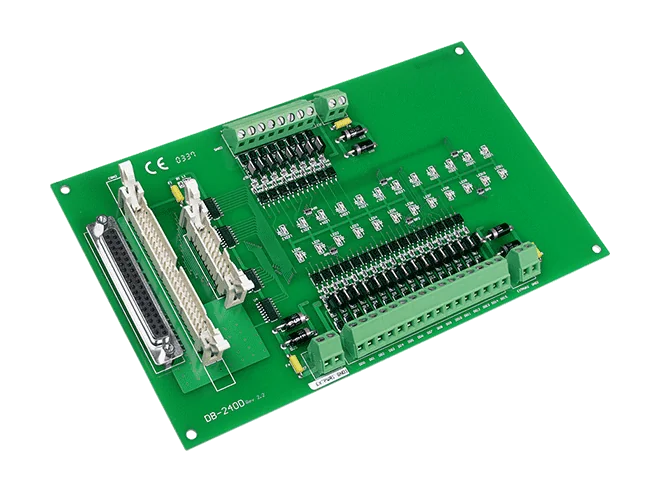

DB-24OD/DIN 24-Kanal Open-Drain-Digitalausgangs-Tochterplatine, DIN-Schiene

DB-24OD ist eine DAQ-Tochterplatine mit 24 optisch isolierten digitalen Open-Drain-Ausgängen, die in vier isolierte Gruppen unterteilt sind. Jeder Kanal verarbeitet eine maximale Last von 400 mA bei 10 ~ 24 VDC und eignet sich daher zum Schalten von Lasten aus einem DAQ-System.Die Platine bietet drei Anschlussoptionen: einen OPTO-22-kompatiblen Steckverbinder, einen 37-poligen D-Sub-Steckverbinder und einen 20-poligen Steckverbinder. Schraubklemmen vereinfachen die feldseitige Verdrahtung, und LEDs zeigen den Relaisstatus an. Das Lieferpaket enthält ein Kabel CA-3710 DB37 Stecker-auf-Stecker (45º, 1 m).Typische Einsatzgebiete sind Ein/Aus-Steuerung, Energiemanagement, Testautomatisierung und Prozesssteuerung. Die Platine ist für den Betrieb bei 0 ~ 60 °C ausgelegt und weist eine Isolationsfestigkeit von 3750 Vrms auf.AnwendungenEin/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

Die DB-24C CR ergänzt ein Datenerfassungssystem um 24 NPN-Open-Collector-Digitalausgänge. Die Ausgänge sind in vier getrennt isolierte Gruppen unterteilt. Dadurch bleibt die Feldverdrahtung von der Host-Seite getrennt, und die Platine eignet sich für Schaltaufgaben wie Ein-/Aus-Steuerung und Prozessregelung.Die Nennströme unterscheiden sich je Kanalgruppe: 16 Kanäle sind für 100 mA ausgelegt, 8 Kanäle für 600 mA, jeweils bei 30 Vdc. Jeder Ausgang verfügt über eine LED-Statusanzeige, und die Schraubklemmen vereinfachen die Feldverdrahtung. Die Platine wird über ihren OPTO-22-Steckverbinder direkt an OPTO-22-kompatible Boards angeschlossen; zusätzlich sind ein 37-poliger D-Sub- und ein 20-poliger Steckverbinder verbaut.Diese CR-Bestellvariante enthält ein Flachbandkabel CA-5015 (50-polig, 1,5 m). Typische Einsatzgebiete sind Energiemanagement und Testautomatisierung. Das Modul ist RoHS- und WEEE-zertifiziert.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung

Die DB-24C/D CR stellt 24 optisch isolierte Digitalausgänge bereit, die in vier getrennten Gruppen angeordnet sind und zum Schalten von Lasten über eine OPTO-22-kompatible Karte oder einen anderen DAQ-Aufbau dienen.Jeder Kanal verwendet einen NPN-Open-Collector-Ausgang. Sechzehn Kanäle sind für 100 mA und acht Kanäle für 600 mA ausgelegt, jeweils bei 30 VDC. Die Isolationsspannung beträgt 3750 Vrms, die typische Reaktionsgeschwindigkeit 1 kHz. Der Ausgangszustand wird über LEDs angezeigt, die Feldverdrahtung erfolgt über Schraubklemmen.Die Platine wird direkt an OPTO-22-kompatible Karten angeschlossen und verfügt über einen OPTO-22-kompatiblen Anschluss, einen 37-poligen D-Sub-Stecker sowie einen 20-poligen Stecker. Diese /D-Variante wird mit dem Kabel CA-3710 DB37 Stecker-auf-Stecker (45°, 1 m) geliefert, während die DB-24C CR mit dem 50-poligen Flachbandkabel CA-5015 (1,5 m) ausgeliefert wird. Der Betriebsbereich der Platine liegt bei 0 ~ 60 °C.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

Das DB-24C/D/DIN CR stellt 24 digitale NPN-Open-Collector-Ausgänge bereit, die auf vier galvanisch getrennte Gruppen für die Isolation aufgeteilt sind. Es eignet sich für Ingenieure, die Lasten wie Relais, Anzeigen oder Magnetventile aus einem DAQ-System schalten müssen, wobei der Status jedes Kanals über eine LED angezeigt wird.Diese Variante wird für die DIN-Schienenmontage geliefert und enthält ein CA-3710 DB37-Kabel (Stecker auf Stecker, 45°, 1 m). Die Feldverdrahtung erfolgt über Schraubklemmen; das Board ist für eine Isolationsspannung von 3750 Vrms und eine maximale Laststspannung von 30 VDC ausgelegt.Wählen Sie diese Variante, wenn das Ausgangsboard auf einer DIN-Schiene montiert werden soll und nicht in der Standardkonfiguration DB-24C, die ein 50-poliges Flachbandkabel umfasst.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung
