DB-24SSR/DIN 24-Kanal-AC-Solid-State-Relais-Board, DIN-Schienen-Montage

DB-24SSR/D/DIN ist eine 24-kanalige Festkörperrelaisplatine zum Schalten von Wechselstromlasten über Steuersignale mit niedrigem Pegel. Jeder Kanal ist ein Festkörperrelais in Schließerfunktion (Form A) mit einer Nennleistung von 4 A bei 240 VAC und wird durch ein 5-V-Signal auf dem zugehörigen Kanal der 50-poligen Stiftleiste oder des 37-poligen D-Sub-Steckverbinders angesteuert.Die Platine ist für allgemeine Relaisausgangsaufgaben vorgesehen, bei denen eine TTL-Ausgangsplatine Feldlasten ansteuern muss. Der 37-polige D-Sub-Steckverbinder, die OPTO-22-kompatiblen Anschlüsse und der 20-polige Steckverbinder bieten mehrere Möglichkeiten zur Verbindung mit dem Host-System, und Schraubklemmen vereinfachen die Feldverdrahtung. Eine eigene LED pro Relais zeigt dessen Status auf einen Blick an, was die Inbetriebnahme und Fehlersuche erleichtert.Diese Variante ist für die Montage auf einer Hutschiene ausgelegt und wird mit dem Kabel CA-3710 (DB37 Stecker auf Stecker, 45°, 1 M) geliefert. Der zulässige Betriebstemperaturbereich beträgt 0 ~ 60 °C.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung

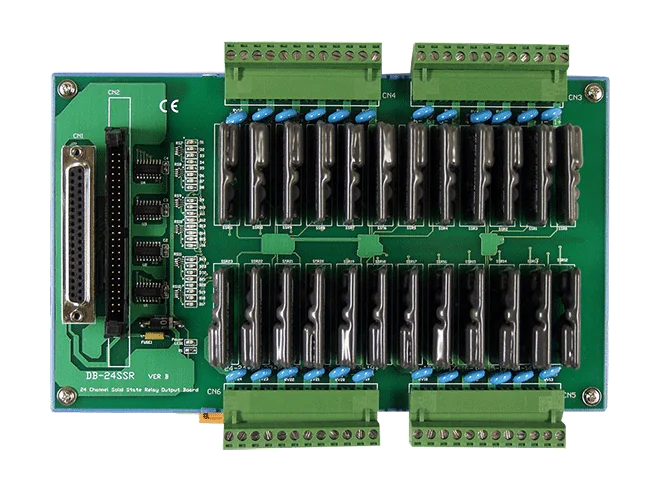

Die DB-24SSR/D ist eine 24-Kanal-Solid-State-Relaisplatine für Wechselstrom, für Ingenieure, die Feldlasten von einem Host-Rechner aus schalten und dabei die Steuerung von Masseschleifen und hohen Spannungen isolieren müssen. Jeder der 24 Schließer-Kanäle wird über ein 5-V-Logiksignal angesteuert, das über die 50-polige Stiftleiste oder den 37-poligen D-Sub-Stecker anliegt. Eine eigene LED leuchtet, sobald das zugehörige Relais aktiv ist.Der 37-polige D-Sub-Stecker nimmt TTL-Pegel-Ausgänge kompatibler Ausgabeplatinen auf, sodass die Platine als universelle Solid-State-Relaisausgangsstufe dienen kann. Außerdem lässt sie sich direkt an OPTO-22-kompatible Platinen anschließen. Schraubklemmen vereinfachen die Feldverdrahtung, und die Relais bieten eine lange Lebensdauer ohne Lichtbogenbildung, Prellen und Schaltgeräusche.Diese Variante enthält das Kabel CA-3710 DB37 Stecker-Stecker (45º, 1 m). Die Basisausführung DB-24SSR wird stattdessen mit dem 50-poligen Flachbandkabel CA-5015 geliefert; das mitgelieferte Kabel ist daher der Hauptunterschied zwischen beiden Bestellnummern.AnwendungenEin-/AusschaltsteuerungEnergiemanagementTestautomatisierungProzesssteuerung

Die DB-24SSR stellt 24 Form-A-Solid-State-Relais auf einer einzigen Tochterplatine bereit. Jedes Relais wird über ein 5-V-Signal auf seinem Kanal, das über die 50-polige Stiftleiste oder den 37-poligen D-Sub-Stecker anliegt, geschaltet. Daher kann es direkt von einem Logikausgang angesteuert werden, ohne mechanischen Kontakt.Die Relaisausgänge sind für 4 A bei 240 VAC ausgelegt. Da die Platine den Host-Computer von Hochspannungslasten trennt und Masseschleifenprobleme beseitigt, eignet sie sich für die Feldverdrahtung geschalteter AC-Lasten. 24 LEDs zeigen den Status jedes Relais an, Schraubklemmen vereinfachen die Verdrahtung. Da der 37-polige D-Sub-Stecker TTL-Ausgänge anderer Platinen akzeptiert, kann die DB-24SSR auch als universelle Solid-State-Relais-Ausgangsplatine eingesetzt werden.24 Form-A-Solid-State-Relaiskanäle (Schließer)Nennwert 4 A bei 240 VAC, maximale Stromaufnahme 0,4 A bei +5 VLieferumfang: Flachbandkabel CA-5015, 50-polig, 1,5 mAbmessungen 130 mm x 220 mm x 32 mm (B x L x H)AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

DB-24SSRDC ist eine DAQ-Tochterplatine mit 24 Solid-State-Relais mit Schließerkontakt (Form A). Sie trennt die Feldlogiksignale vom Host-Computer, wodurch Masseschleifen vermieden und der Host vor schädlichen Spannungen geschützt wird. Jedes Relais wird über ein 5-V-Signal an seinem Kanal angesteuert, das über die 50-polige Stiftleiste oder den 37-poligen D-Sub-Steckverbinder anliegt.Die DC-Variante ist für 4 A bei 3~50 VDC ausgelegt. 24 LEDs zeigen den Zustand jedes Relais an, Schraubklemmen erleichtern die Feldverdrahtung. Da die Platine über einen 37-poligen D-Sub-Steckverbinder verfügt, kann sie von jeder TTL-Ausgangsplatine angesteuert werden und eignet sich somit auch als universelle Solid-State-Relais-Ausgangsplatine.Diese Bestellnummer enthält das Flachbandkabel CA-5015 (50-polig, 1,5 m) für den Anschluss an eine kompatible Platine.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung
