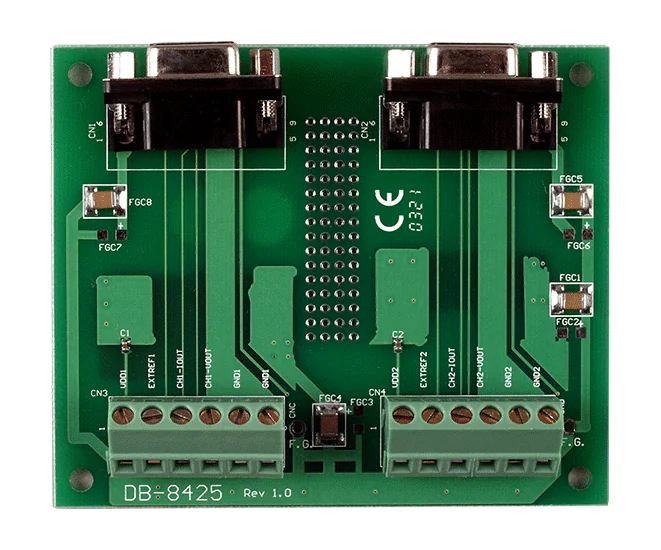

DB-8425/DIN Doppel-DB9-Buchse auf Schraubklemmen-Board, DIN-Schiene, für PISO-DA2U

DB-8425 ist ein Breakout-Board, das dem PISO-DA2U eine praxisgerechte Schraubklemmenschnittstelle bietet. Zwei DB9-Buchsen führen auf Pin-zu-Pin-Schraubklemmen, sodass die Feldverdrahtung ohne Crimpen oder kundenspezifische Kabel erfolgen kann.Der Lieferumfang enthält ein 2 m langes Kabel CA-0920, ein DB9-Stecker-auf-DB9-Stecker-Kabel mit RS-232-Belegung und den Verbindungen Pin 1 zu Pin 9. Das Board misst 101 x 77 x 66 mm und ist für einen Betrieb bei 0 ~ +60 °C und eine Lagerung bei -30 ~ +80 °C ausgelegt, mit 10 % bis 90 % relativer Luftfeuchte, nicht kondensierend.Wählen Sie das DB-8425, wenn Sie die Verbindungen des PISO-DA2U im Schaltschrank auf Schraubklemmen auflösen möchten. Laut den Quelldaten ist es nach CE, UKCA, FCC und WEEE gelistet.AnwendungenFeldverdrahtung der PISO-DA2U-Verbindungen über Schraubklemmen

DB-8025 CR ist ein Schraubklemmenboard, das die Feldverdrahtung über zwei 20-polige Kabelsteckverbinder mit einem DAQ-Tochterplatinensystem verbindet und so einen praktischen Verdrahtungspunkt zwischen Feldsignalen und der Kabelschnittstelle bietet.Diese Bestellnummer enthält zwei Flachbandkabel CA-2010, jeweils 20-polig und 1 m lang, sodass das Board ohne separate Kabelbeschaffung angeschlossen werden kann. Das Board misst 114 mm x 102 mm.Es ist für den Betrieb bei 0 ~ +60 °C und die Lagerung bei -30 ~ +80 °C ausgelegt, bei 10 % bis 90 % relativer Luftfeuchtigkeit ohne Kondensation. Das Produkt ist RoHS- und WEEE-gelistet.AnwendungenFeldverdrahtungsanschluss für DAQ-Tochterplatinensysteme mit 20-poligen Flachbandkabeln

DB-8125 CR ist ein Schraubklemmenboard, das die Signale der Datenerfassungskarte PCI-1802U auf Klemmleisten herausführt, sodass die Feldverdrahtung erfolgen kann, ohne direkt am Kartensteckverbinder zu arbeiten.Das Board lässt sich entweder über einen einzelnen DB37-D-Sub-Buchsenstecker oder über zwei 20-polige Kabelstecker anschließen. So können Ingenieure je nach Schaltschrankaufbau zwischen zwei Verkabelungsvarianten wählen. Diese CR-Version wird mit einem Kabel CA-3710 geliefert, einer DB37-Stecker-auf-Stecker-Verbindung mit 45º, 1 m Länge.Ausgelegt für einen Betriebstemperaturbereich von 0~ +60 °C und einen Lagertemperaturbereich von -30 ~ +80 °C, mit einer Feuchtigkeitstoleranz von 10% ~ 90 %, nicht kondensierend. Entspricht den Anforderungen von RoHS und WEEE.AnwendungenVerdrahtung von Feldsignalen zur Datenerfassungskarte PCI-1802UAuflösung der Ein- und Ausgänge der DAQ-Karte im Schaltschrank

Das DB-8225 führt den 37-poligen DB37-E/A-Anschluss der Serien A-82X und PCI-1800U auf ein Schraubklemmenboard heraus, sodass die Feldverdrahtung ohne kundenspezifische Kabel erfolgen kann. Es stellt 16 Single-Ended- oder 8 differenzielle Kanäle zur Verfügung, und im Lieferumfang ist ein DB37-Stecker-auf-Stecker-Kabel CA-3710 (45º, 1 m) enthalten.Analogeingangskanal 1 verfügt über eine onboard integrierte Kaltstellenkompensation, und der Kanal lässt sich per Jumper auf Single-Ended- oder Differenzbetrieb einstellen. Über Lötpads können bei Bedarf Drahtbrucherkennung, Tiefpassfilter, Strom-Shunt und Spannungsteiler in den Signalpfad integriert werden.Das Board misst 170 mm x 114 mm und ist für eine Betriebstemperatur von 0~ +60 °C, eine Lagertemperatur von -30 ~ +80 °C sowie eine Luftfeuchtigkeit von 10 % bis 90 % (nicht kondensierend) ausgelegt. Es trägt die Kennzeichnungen CE, UKCA, FCC und WEEE.AnwendungenVerdrahtung von Feldsignalen an DAQ-Karten der Serien A-82X und PCI-1800U
