DN-20 20-polige Stiftleiste auf Schraubklemmenblock, 5,08 mm Rastermaß, Hutschienenmontage

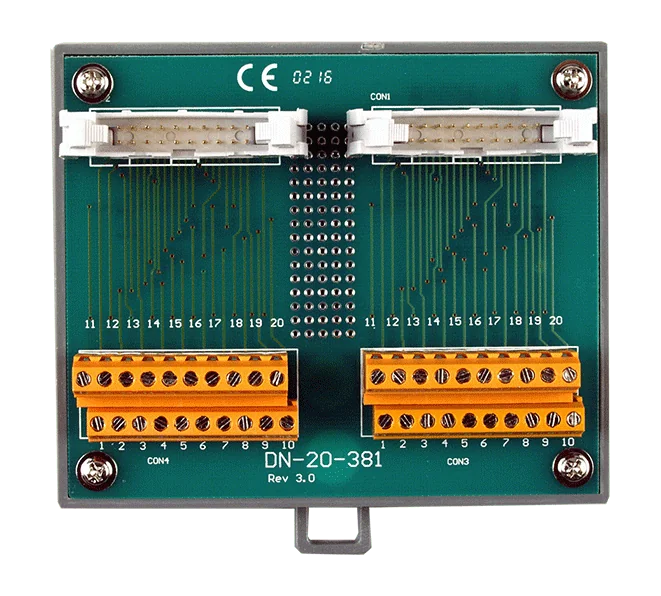

Die DN-20-381 ist eine DAQ-Tochterplatine, die zwei 20-polige Stiftleisten pinweise auf Schraubklemmen herausführt. Damit lassen sich I/O-Signale von einer 20-poligen Stiftleiste auf Feldanschlüsse verdrahten. Die Platine ist für die Montage auf einer DIN-Schiene im Schaltschrank ausgelegt und hat ein Klemmenrastermaß von 3,81 mm.Zwei Flachbandkabel CA-2010 (20-polig, 1 m) sind im Lieferumfang enthalten, sodass die Platine direkt nach dem Auspacken an eine kompatible Stiftleistenquelle angeschlossen werden kann. Die Platine misst 103 mm x 86 mm und ist für eine Betriebstemperatur von 0 ~ 60 °C spezifiziert.Die DN-20-381 trägt die Kennzeichnungen CE, UKCA, FCC und WEEE. Prüfen Sie vor der Bestellung das Stiftleistenlayout Ihrer Host-Platine, da die Klemmenplatine für I/O über 20-polige Stiftleisten vorgesehen ist.AnwendungenVerdrahtung von Feldsignalen von den I/O einer 20-poligen DAQ-Tochterplatine auf SchraubklemmenSchaltschrankinstallationen mit auf DIN-Schiene montierter Klemmenverdrahtung

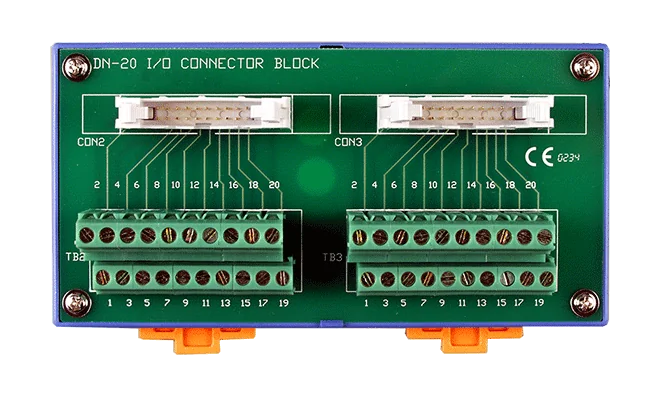

Die DN-20/N CR ist eine Header-zu-Schraubklemmenplatine, die zwei 20-polige Header auf polgerechte Schraubklemmen herausführt und Ingenieuren so eine praktische Möglichkeit bietet, Feldsignale an eine DAQ-Tochterplatine anzuschließen. Jeder 20-polige Header ist mit einem Rastermaß von 5,08 mm an die Klemmen angebunden.Das Kit enthält zwei Flachbandkabel CA-2010 (20-polig, 1 m), sodass die Platine ohne separate Beschaffung der Verkabelung mit der Tochterplatine verbunden werden kann. Laut den Serienspezifikationen ist die Montage auf einer DIN-Schiene vorgesehen, was die Installation im Schaltschrank vereinfacht.Bitte prüfen Sie vor der Bestellung die Montage- und Verdrahtungsdetails anhand Ihrer Installation, da der Preislisteneintrag für diesen Code die DIN-Schienen-Option nicht ausdrücklich nennt. Der Betriebsbereich der Serie liegt bei 0 ~ 60 °C, die Lagertemperatur bei -20 ~ 70 °C.AnwendungenVerdrahtung von Feldsignalen an eine DAQ-Tochterplatine über Flachbandkabel und Schraubklemmen

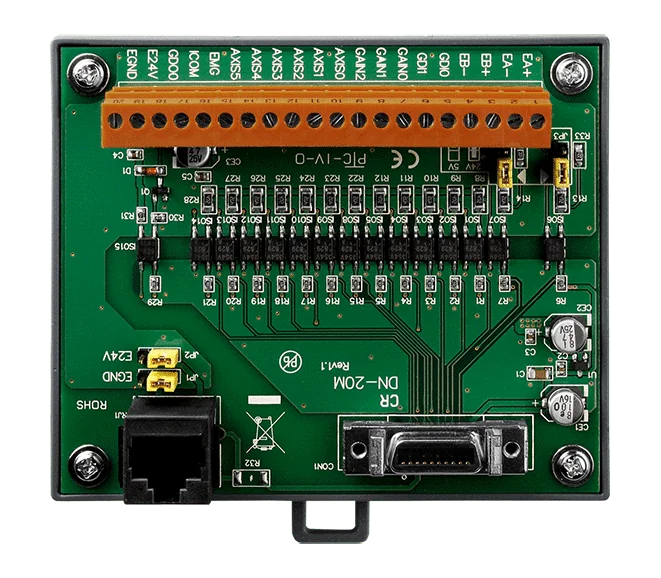

DN-20M CR ist eine Motion-Control-Tochterplatine für 6-Achs-Steuerungen von ICP DAS, darunter PISO-PS600, PISO-VS600, I-8196F, I-9196F und PMDK. Sie ermöglicht Ingenieuren eine praktische Verdrahtung eines Handrad-Impulsgebers (MPG) mit voller Funktionalität an die Steuerung, ohne kundenspezifische Kabel, und bietet zugleich einen Anschlusspunkt für FRnet.Die Signale werden über Schraubklemmen geführt, was die Verdrahtung vor Ort vereinfacht. Für den angeschlossenen Handrad-Impulsgeber ist eine Pin-zu-Pin-Schraubklemmenanordnung vorhanden. Eine integrierte Trennschaltung trägt zum Schutz der Steuerung bei; ein 20-poliger SCSI-II-Steckverbinder und ein RJ-45-Anschluss vervollständigen die Schnittstellenoptionen. Die Platine wird auf einer Hutschiene montiert.Geeignet für Schaltschrankaufbauten, in denen die Verdrahtung des Handrad-Impulsgebers und von FRnet sauber aufgelegt werden mussBetriebsbereich von -20 bis +75 °C und 10 bis 90 % relative Luftfeuchtigkeit, nicht kondensierendAnwendungenEingang für Handrad-Impulsgeber in Motion-Control-SystemenFRnet-Anbindung an 6-Achs-Motion-Controller von ICP DASMotion-Control-Verdrahtung für Steuerungen PISO-PS600, PISO-VS600, I-8196F, I-9196F und PMDK

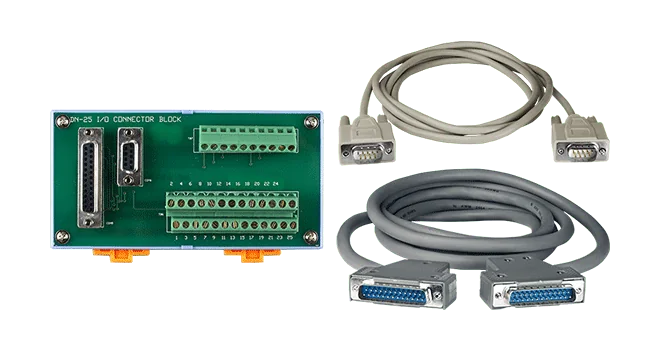

Der DN-25 CR ist ein Hutschienen-I/O-Anschlussblock, der Signale von 9-poligen und 25-poligen D-Sub-Steckverbindern auf Schraubklemmen führt und so einen gut zugänglichen Verdrahtungspunkt für Feldanschlüsse bietet. Er ist in der Kategorie Zubehör für DAQ-Tochterplatinen gelistet.Jeder Pin der D-Sub-Steckverbinder ist Pin für Pin mit einer Schraubklemme im Rastermaß 5,08 mm verbunden, was die Feldverdrahtung unkompliziert hält. Der Block misst 48 mm x 76 mm und wird auf einer Hutschiene montiert.Im Lieferumfang sind zwei Kabel enthalten: ein CA-0920 DB9 (Stecker) auf DB9 (Stecker)-Kabel, RS-232 belegt Pin 1-Pin 9, 2 m lang, sowie ein CA-2520 DB25 Stecker auf Stecker-Kabel, 45º, 2 m lang. Das Gerät ist für den Betrieb bei 0 ~ 60 °C und die Lagerung bei -20 ~ 70 °C ausgelegt, mit 5 % ~ 90 % relativer Luftfeuchte, nicht kondensierend, und verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenVerdrahtung von Feld-I/O-Signalen zu über D-Sub angeschlossener DatenerfassungshardwareHutschienenmontage in Schaltschränken
