DN-25 D-Sub-I/O-Anschlussblock, 9-polig und 25-polig mit Hutschienenmontage

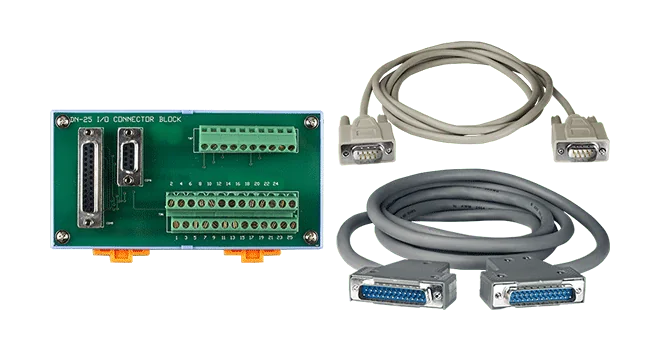

Der DN-25/N CR führt Signale von einem 9-poligen und einem 25-poligen D-sub-Steckverbinder auf Pin-zu-Pin-Schraubklemmen auf einer Hutschiene. Damit steht Ingenieuren ein übersichtlicher Verdrahtungspunkt für Feldanschlüsse zur Verfügung, ohne dass eine kundenspezifische Verkabelung erforderlich ist.Der Block verwendet ein Rastermaß von 5,08 mm und hat eine kompakte Grundfläche von 48 mm x 76 mm für die Hutschienenmontage. Dem Gerät liegen zwei Kabel bei: ein 2 m langes RS-232-Kabel CA-0920 DB9-Stecker auf DB9-Stecker (Pin 1 auf Pin 9) sowie ein 2 m langes Kabel CA-2520 DB25-Stecker auf Stecker mit 45º-Steckern.Der Betriebsbereich beträgt 0 ~ 60°C, die Lagertemperatur liegt bei -20 ~ 70°C und die Luftfeuchtigkeit bei 5% ~ 90% r. F., nicht kondensierend. Das Gerät trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenHerausführen von D-sub-I/O-Signalen auf Schraubklemmen in SchaltschränkenVerdrahtung von DAQ-Tochterplatinen-Signalen auf einer Hutschiene

DN-20 CR ist ein hutschienenmontierter I/O-Anschlussblock, der zwei 20-polige Stiftleisten auf polgetreue Schraubklemmen herausführt. Damit können Ingenieure Feldsignale im Schaltschrank verdrahten, statt Flachbandkabel direkt abzuschließen.Jede 20-polige Stiftleiste ist auf einen eigenen Satz Schraubklemmen im Rastermaß 5,08 mm geführt. Die Verdrahtung kann so geprüft und gewartet werden, ohne die Kabelverbindungen zu lösen. Die Platine wird mit zwei CA-2010 Flachbandkabeln geliefert, jeweils 20-polig und 1 m lang, zum Anschluss an die Stiftleistenseite.Die Platine ist für den Betrieb bei 0 ~ 60 °C ausgelegt und trägt die Zertifizierungskennzeichnungen CE, UKCA, FCC, RoHS und WEEE. Die Gesamtabmessungen betragen 147 mm x 75 mm.AnwendungenFeldverdrahtung für I/O-Verbindungen über 20-polige StiftleistenMontage im Schaltschrank auf der Hutschiene

Die DN-20-381 ist eine DAQ-Tochterplatine, die zwei 20-polige Stiftleisten pinweise auf Schraubklemmen herausführt. Damit lassen sich I/O-Signale von einer 20-poligen Stiftleiste auf Feldanschlüsse verdrahten. Die Platine ist für die Montage auf einer DIN-Schiene im Schaltschrank ausgelegt und hat ein Klemmenrastermaß von 3,81 mm.Zwei Flachbandkabel CA-2010 (20-polig, 1 m) sind im Lieferumfang enthalten, sodass die Platine direkt nach dem Auspacken an eine kompatible Stiftleistenquelle angeschlossen werden kann. Die Platine misst 103 mm x 86 mm und ist für eine Betriebstemperatur von 0 ~ 60 °C spezifiziert.Die DN-20-381 trägt die Kennzeichnungen CE, UKCA, FCC und WEEE. Prüfen Sie vor der Bestellung das Stiftleistenlayout Ihrer Host-Platine, da die Klemmenplatine für I/O über 20-polige Stiftleisten vorgesehen ist.AnwendungenVerdrahtung von Feldsignalen von den I/O einer 20-poligen DAQ-Tochterplatine auf SchraubklemmenSchaltschrankinstallationen mit auf DIN-Schiene montierter Klemmenverdrahtung

Die DN-20/N CR ist eine Header-zu-Schraubklemmenplatine, die zwei 20-polige Header auf polgerechte Schraubklemmen herausführt und Ingenieuren so eine praktische Möglichkeit bietet, Feldsignale an eine DAQ-Tochterplatine anzuschließen. Jeder 20-polige Header ist mit einem Rastermaß von 5,08 mm an die Klemmen angebunden.Das Kit enthält zwei Flachbandkabel CA-2010 (20-polig, 1 m), sodass die Platine ohne separate Beschaffung der Verkabelung mit der Tochterplatine verbunden werden kann. Laut den Serienspezifikationen ist die Montage auf einer DIN-Schiene vorgesehen, was die Installation im Schaltschrank vereinfacht.Bitte prüfen Sie vor der Bestellung die Montage- und Verdrahtungsdetails anhand Ihrer Installation, da der Preislisteneintrag für diesen Code die DIN-Schienen-Option nicht ausdrücklich nennt. Der Betriebsbereich der Serie liegt bei 0 ~ 60 °C, die Lagertemperatur bei -20 ~ 70 °C.AnwendungenVerdrahtung von Feldsignalen an eine DAQ-Tochterplatine über Flachbandkabel und Schraubklemmen
