DN-68A 68-polige SCSI-II-Buchse, Anschlussblock für DIN-Schiene

Das DN-68 CR ist ein DIN-Schienen-Klemmenboard, das den 68-poligen SCSI-II-Stecker der Encodereingangskarten PISO-ENCODER300(U) und PISO-ENCODER600(U) auf polgleiche Schraubklemmen führt. Es ermöglicht eine praktische Feldverdrahtung, ohne direkt am SCSI-II-Kabel arbeiten zu müssen.Jedes Signal liegt eindeutig auf einer Schraubklemme und entspricht dem jeweiligen Steckerpin. So bleibt die Schaltschrankverdrahtung übersichtlich, leicht nachvollziehbar und einfach zu warten. Das Board misst 103 mm x 86 mm und ist für die standardmäßige Montage auf DIN-Schienen in Schaltschränken ausgelegt.Das DN-68 CR ist für einen Betriebsbereich von -20 bis +75 °C und einen Lagerbereich von -30 bis +85 °C ausgelegt, bei 10 bis 90 % relativer Luftfeuchte ohne Betauung. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenFeldverdrahtung von Encodereingängen auf den Karten PISO-ENCODER300(U) und PISO-ENCODER600(U)Motion-Control-Schaltschränke mit Anschlüssen auf DIN-Schienen-Klemmen

Die DN-8237DB ist eine Motion-Control-Tochterplatine, die compatible ICP-DAS-2-Achsen-Motion-Controllern, etwa dem I-8092F und dem PISO-PS200, zwei Achsen für Schrittmotor- oder Servoantriebe hinzufügt. Sie ist für den Delta-ASDA-A-Servoverstärker vorkonfiguriert und eignet sich für Ingenieure, die einen sauberen, galvanisch getrennten Anschlusspunkt zwischen Controller und Antrieb benötigen.Jede Achse verfügt über eine eigene Gruppe von Signalen: Pulsbefehlsleitungen, Encoder-Rückführung, Eingänge für Referenzfahrt-, Nahe-Referenz- und Endschalter sowie einen Ausgang zur Servofreigabe. Die Signale werden über Schraubklemmen angeschlossen. Die Achsstecker sind austauschbar, sodass sich die Zuordnung der Achsen zu den Signalgruppen ändern lässt, ohne die Verdrahtung neu aufbauen zu müssen.Ein integriertes Netzteilmodul akzeptiert 20 ~ 26 VDC und versorgt die eigene Schaltung der Platine mit den erforderlichen Spannungen. Versorgungs- und Statusleuchtdioden, einschließlich der Anzeige für Referenz- und Endschalter, erleichtern die Inbetriebnahme und die Fehlersuche.AnwendungenZweiachsige Schrittmotor- oder Servopositionierung mit Delta-ASDA-A-ServoverstärkernPulsbefehl-basierte Bewegungssteuerung mit ICP-DAS-2-Achsen-Motion-ControllernAnschluss von Encoder-Rückführungen sowie Endschaltern und Referenzsensoren an einen Motion-Controller

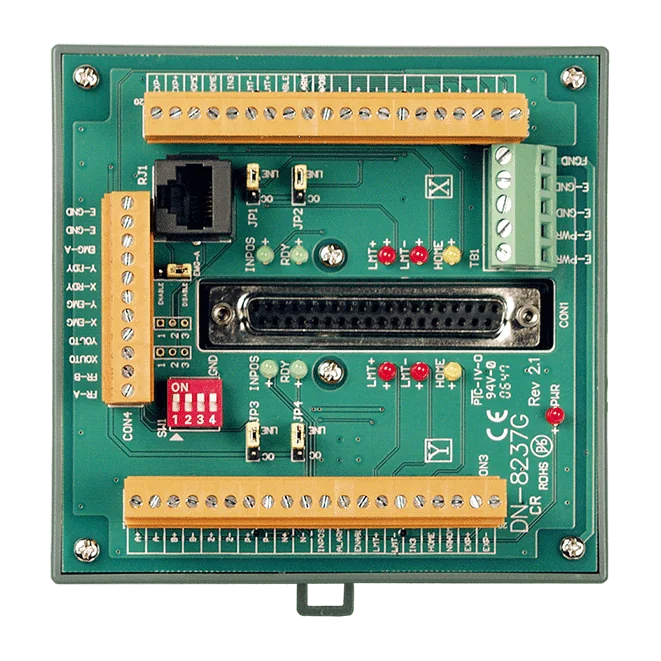

Die DN-8237GB CR ist eine 2-Achsen-Motion-Control-Klemmenplatine für ICP-DAS-Steuerungen wie die I-8092F und PISO-PS200. Sie führt für jede Achse die Pulsbefehlsleitungen, Encoder-Rückführungen, Referenz-, Nahreferenz- und Endschaltereingänge sowie einen Servo-Freigabeausgang heraus, sodass Schrittmotor- oder Servoantriebe direkt an die Steuerung angeschlossen werden können.Jede Achse verfügt über eine eigene Signalgruppe, und die Klemmenstecker lassen sich zur Änderung der Achszuordnung tauschen, ohne neu verdrahten zu müssen. Eine integrierte Optokoppler-Trennung schützt die Steuerung, und ein integriertes Netzteilmodul erzeugt die von der Platine benötigten Spannungen aus einer Versorgung mit 20 ~ 26 VDC.Geeignet für Universal-Antriebe sowie Motorverstärker von Mitsubishi und Panasonic.FRnet-Klemme für schnelle serielle I/O-Erweiterung, sofern die Steuerung FRnet unterstützt.Anwendungen2-Achsen-Schrittmotor-Motion-Control2-Achsen-Servomotor-Motion-ControlAnbindung von ICP-DAS-Motion-Controllern an Universal-, Mitsubishi- und Panasonic-Motorverstärker

Das DN-8237MB CR ist ein Motion-Control-Tochterboard, das 2-Achsen-Motion-Controller von ICP DAS mit Servoverstärkern Mitsubishi MELSERVO-J2 verbindet. Es ist für den Einbau in kompatible Controller wie den I-8092F und den PISO-PS200 ausgelegt und unterstützt Schritt- oder Servomotoren mit Pulsbefehlstyp.Die Signale werden über achsweise gruppierte Schraubklemmen geführt. Jede Gruppe umfasst die Pulsausgangs-Befehlsleitungen, die Encoder-Rückmeldeleitungen, Sonderfunktionseingänge (Referenz-, Nähe-Referenz- und Endschalter) sowie einen Servo-Freigabeausgang. Die Steckverbinder lassen sich tauschen, um die Achsenzuordnung ohne Neuverdrahtung zu ändern, und die integrierte Optokoppler-Trennung schützt den Controller.Ein integriertes Netzteilmodul erzeugt die für das Board benötigten Spannungen aus einer Versorgung mit weitem Bereich von 20 ~ 26 VDC und nimmt bei 24 VDC bis zu 12 W auf. Betriebs- und Statusanzeige-LEDs zeigen den Zustand des Boards sowie der Endschalter- und Referenzsignale an. Das Board ist für einen Betriebstemperaturbereich von -20 ~ +75 °C ausgelegt.AnwendungenZweiachsige Positionierung von Schritt- oder Servomotoren mit Motion-Controllern von ICP DASMotion Control mit Servoverstärkern Mitsubishi MELSERVO-J2Achsverdrahtung, bei der eine steckerbasierte Achsneuzuordnung erforderlich ist
