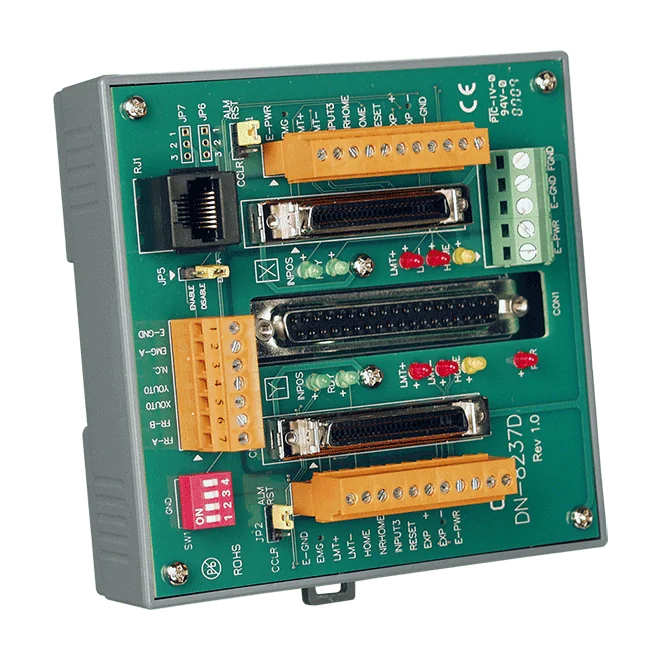

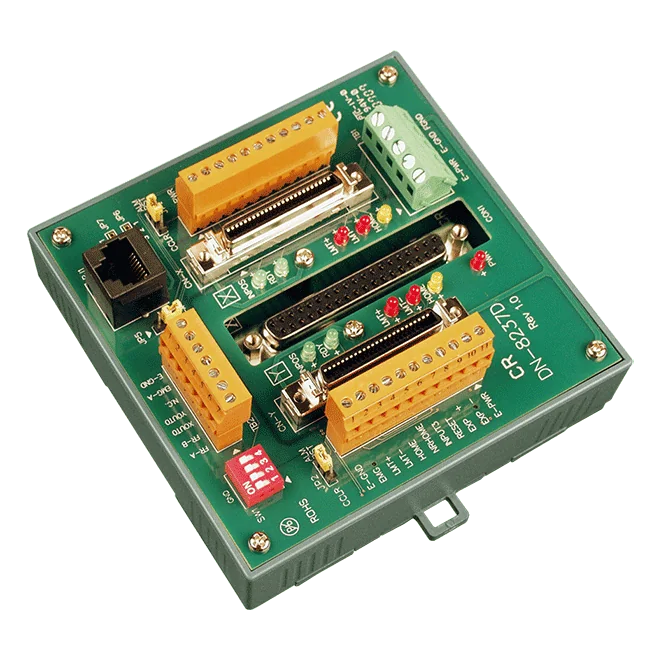

DN-8237DB 2-Achsen-Schrittmotor-/Servo-Motion-Control-Tochterplatine für Delta ASDA-A

Das DN-8237UB CR ist ein 2-Achsen-Tochterboard, das den 2-Achsen-Motion-Controllern von ICP DAS, wie dem I-8092F und dem PISO-PS200, eine praktische Schraubklemmen-Schnittstelle für Schritt- oder Servoantriebe mit Pulsvorgabe bereitstellt. Es ist für die universelle Aufschnapp-Verdrahtung ausgelegt, sodass Feldsignale ohne Änderung am Controller angeschlossen werden können.Jede Achse verfügt über eine eigene Signalgruppe mit Pulsausgangsleitungen für die Sollwertvorgabe, Encoder-Rückführung, Referenz-, Nahe-Referenz- und Endschaltereingänge sowie einen Servo-Freigabeausgang. Die integrierte Hochgeschwindigkeits-Optokopplerisolation schützt den Controller, und Status-LEDs für Versorgung, Referenz- und Endschalter erleichtern die Inbetriebnahme und Fehlersuche. Die Klemmenstecker lassen sich austauschen, um die Achsenzuordnung ohne Neuverdrahtung zu ändern.Das Board enthält ein integriertes Versorgungsmodul, das 20 ~ 26 VDC aufnimmt und die für die Onboard-Schaltungen benötigten Spannungen bereitstellt. Es eignet sich für universelle Motortreiber sowie für Motorverstärker von Mitsubishi und Panasonic und bietet einen FRnet-Anschluss für die serielle Hochgeschwindigkeits-I/O-Erweiterung, sofern der Controller FRnet unterstützt.AnwendungenZweiachsige Schrittmotor-Bewegungssteuerung mit Treibern mit PulsvorgabeZweiachsige Servomotor-Bewegungssteuerung mit Treibern mit PulsvorgabeAnschluss von universellen Motorverstärkern sowie Motorverstärkern von Mitsubishi und Panasonic an 2-Achsen-Motion-Controller von ICP DASMehrachsige Maschinenpositionierung mit Referenz- und Endschalterabfrage

Die DN-8237GB CR ist eine 2-Achsen-Motion-Control-Klemmenplatine für ICP-DAS-Steuerungen wie die I-8092F und PISO-PS200. Sie führt für jede Achse die Pulsbefehlsleitungen, Encoder-Rückführungen, Referenz-, Nahreferenz- und Endschaltereingänge sowie einen Servo-Freigabeausgang heraus, sodass Schrittmotor- oder Servoantriebe direkt an die Steuerung angeschlossen werden können.Jede Achse verfügt über eine eigene Signalgruppe, und die Klemmenstecker lassen sich zur Änderung der Achszuordnung tauschen, ohne neu verdrahten zu müssen. Eine integrierte Optokoppler-Trennung schützt die Steuerung, und ein integriertes Netzteilmodul erzeugt die von der Platine benötigten Spannungen aus einer Versorgung mit 20 ~ 26 VDC.Geeignet für Universal-Antriebe sowie Motorverstärker von Mitsubishi und Panasonic.FRnet-Klemme für schnelle serielle I/O-Erweiterung, sofern die Steuerung FRnet unterstützt.Anwendungen2-Achsen-Schrittmotor-Motion-Control2-Achsen-Servomotor-Motion-ControlAnbindung von ICP-DAS-Motion-Controllern an Universal-, Mitsubishi- und Panasonic-Motorverstärker

Das DN-8237MB CR ist ein Motion-Control-Tochterboard, das 2-Achsen-Motion-Controller von ICP DAS mit Servoverstärkern Mitsubishi MELSERVO-J2 verbindet. Es ist für den Einbau in kompatible Controller wie den I-8092F und den PISO-PS200 ausgelegt und unterstützt Schritt- oder Servomotoren mit Pulsbefehlstyp.Die Signale werden über achsweise gruppierte Schraubklemmen geführt. Jede Gruppe umfasst die Pulsausgangs-Befehlsleitungen, die Encoder-Rückmeldeleitungen, Sonderfunktionseingänge (Referenz-, Nähe-Referenz- und Endschalter) sowie einen Servo-Freigabeausgang. Die Steckverbinder lassen sich tauschen, um die Achsenzuordnung ohne Neuverdrahtung zu ändern, und die integrierte Optokoppler-Trennung schützt den Controller.Ein integriertes Netzteilmodul erzeugt die für das Board benötigten Spannungen aus einer Versorgung mit weitem Bereich von 20 ~ 26 VDC und nimmt bei 24 VDC bis zu 12 W auf. Betriebs- und Statusanzeige-LEDs zeigen den Zustand des Boards sowie der Endschalter- und Referenzsignale an. Das Board ist für einen Betriebstemperaturbereich von -20 ~ +75 °C ausgelegt.AnwendungenZweiachsige Positionierung von Schritt- oder Servomotoren mit Motion-Controllern von ICP DASMotion Control mit Servoverstärkern Mitsubishi MELSERVO-J2Achsverdrahtung, bei der eine steckerbasierte Achsneuzuordnung erforderlich ist

DN-8237PB CR ist eine Zwei-Achsen-Tochterplatine, die der Pulsbefehl-Schritt- oder Servo-Bewegungssteuerung eine Schraubklemmen-Schnittstelle für die Verdrahtung bietet. Sie ist für die 2-Achsen-Motion-Controller von ICP DAS ausgelegt, darunter I-8092F und PISO-PS200, und für Panasonic MINAS A4/A5-Servoverstärker konfiguriert.Jede der vier Schnittstellengruppen bedient eine Achse und führt die Pulsausgangs-Befehlsleitungen, Encoder-Rückführungsleitungen, Eingänge für Referenz-, Nähe-Referenz- und Endschalter sowie einen Servo-Freigabeausgang. Die Optokoppler-Isolation auf der Platine schützt den Controller. Die Klemmenstecker lassen sich austauschen, um die Achszuordnung ohne Neuverdrahtung zu ändern.Ein integriertes Netzteilmodul akzeptiert einen weiten Eingangsbereich von 20 ~ 26 VDC und versorgt die übrigen Schaltungen der Platine mit den benötigten Spannungen. Versorgungs- und Status-LEDs, einschließlich der Anzeige für Referenz- und Endschalter, erleichtern Inbetriebnahme und Fehlersuche. Die Platine ist für einen Betriebstemperaturbereich von -20 ~ +75 °C ausgelegt.AnwendungenZwei-Achsen-Positionierung von Schritt- oder Servomotoren mit den 2-Achsen-Motion-Controllern von ICP DASAnsteuerung von Panasonic MINAS A4/A5-Servoverstärkern über PulsbefehlVerdrahtung und Signalverteilung für Bewegungssysteme mit Eingängen für Referenz-, Nähe-Referenz- und Endschalter

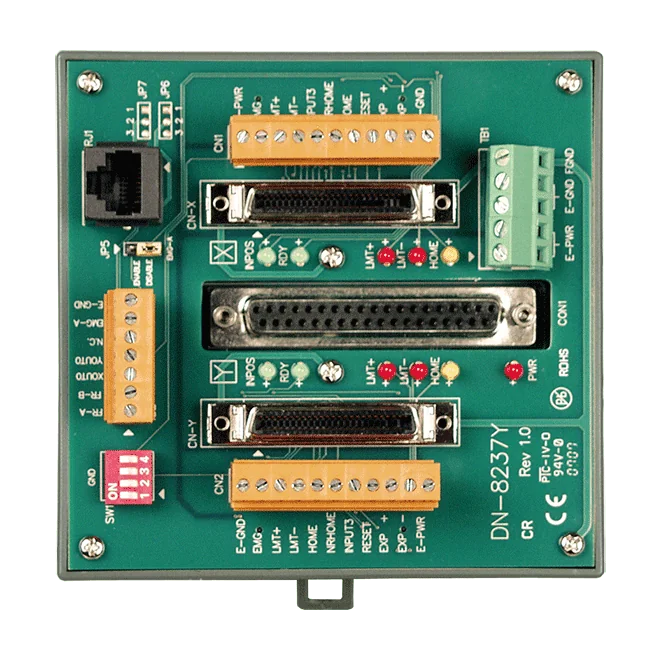

DN-8237YB ist eine 2-Achsen-Motion-Control-Klemmenplatine, die ICP-DAS-2-Achsen-Motion-Controller wie den I-8092F und den PISO-PS200 mit Yaskawa-Sigma-II/III/V-Servoverstärkern verbindet. Jede Achse verfügt über eigene Pulsausgangsleitungen, Encoder-Rückführeingänge, Eingänge für Referenz-, Nahreferenz- und Endschalter sowie einen Servo-Freigabeausgang, die alle auf Schraubklemmen geführt sind.Die Fotokoppler-Trennung im Signalpfad schützt den Motion-Controller vor den Einflüssen der Antriebsseite. Ein integriertes Netzteilmodul erzeugt die für die Platine benötigten Spannungen aus einer Versorgung von 20 ~ 26 VDC. Die Power-LED sowie die Status-LEDs für Referenz- und Endschalter erleichtern die Inbetriebnahme und Fehlersuche.Die Steckverbinder lassen sich austauschen, um die Achsenzuordnung ohne Neuverdrahtung zu ändern, was bei der Umkonfiguration einer Maschine hilfreich ist. Sofern der Controller FRnet unterstützt, ermöglicht eine dedizierte Klemme eine schnelle serielle I/O-Erweiterung.AnwendungenZweiachsige Bewegungssteuerung mit Yaskawa-Sigma-II/III/V-ServoverstärkernPulsbefehlsbasierte Positionierung von Schritt- oder ServomotorenVerdrahtungsschnittstelle zwischen ICP-DAS-2-Achsen-Motion-Controllern und Servoantrieben
