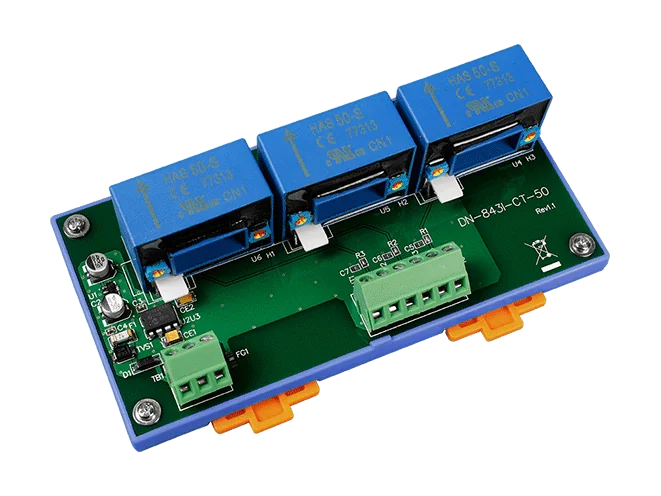

DN-843I-CT-50 3-Kanal 50 A AC/DC-Stromwandlermodul

Das DN-843I-CT-1 CR ist ein 3-Kanal-Stromwandlermodul mit Vollkern zur Messung von Wechsel- und Gleichströmen bis ±1 A. Es skaliert jeden Eingang auf ein lineares Analogsignal von ±1,6 Vss, sodass das Signal von handelsüblichen Analogeingangsmodulen wie dem I-7017 und dem I-87017 eingelesen werden kann, ohne dedizierte Hochstrom-Hardware zu benötigen.Die Version "I" ist für die galvanische Trennung von Ein- und Ausgangssignalen ausgelegt. Sie bietet 3000 VDC Isolation innerhalb des Moduls und 3000 Vrms Isolation zwischen den Kanälen, wodurch die Einkopplung von Störungen von den Stromeingängen in den Messkreis und zwischen den Kanälen reduziert wird.Das Modul wird auf eine DIN-Schiene montiert, arbeitet mit einer Versorgungsspannung von +10 VDC bis +24 VDC bei einer Leistungsaufnahme von 1,2 W und ist für den Betrieb von -25 bis +75 °C spezifiziert. Der Vollkern hat einen Innendurchmesser von 20,4 x 10,4 mm, das Kunststoffgehäuse misst 148 x 83 x 39 mm (B x L x T).AnwendungenHochstrommessung mit den Analogeingangsmodulen I-7017 und I-87017Überwachung elektrischer Ströme in Schaltschränken der Industrieautomation

Das DN-843I-CT-10 CR misst auf drei unabhängigen Kanälen bis zu ±10 A AC oder DC und skaliert das Signal linear auf einen Ausgang von ±10 V, den Analogeingangsmodule direkt auswerten können. Es eignet sich für Ingenieure, die hohe Ströme mit Standard-Analogeingängen mit niedrigem Pegel überwachen müssen, etwa mit dem I-7017 und dem I-87017.Die isolierte Ausführung ("I") bietet 3000 VDC Isolation zwischen Eingangs- und Ausgangsstufe und 3000 Vrms zwischen den Kanälen, was die Einkopplung von Störungen von den Stromeingängen in die Messseite sowie zwischen den Kanälen reduziert. Jeder Kanal verwendet einen geschlossenen Vollkern-Stromwandler mit einem Innendurchmesser von 20,4 x 10,4 mm.Das Modul wird mit +10 VDC bis +24 VDC und einer Leistungsaufnahme von 1,2 W betrieben, ist in einem Kunststoffgehäuse untergebracht und wird auf einer DIN-Schiene montiert. Es ist für einen Betriebstemperaturbereich von -25 bis +75 °C ausgelegt und verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenHochstrommessung mit Analogeingangsmodulen wie I-7017 und I-87017Isolierte Stromüberwachung an mehrkanaligen Analogeingangssystemen

DN-843I-CT-20 CR ist ein dreikanaliges Stromwandlermodul, das die Messung hoher Wechsel- und Gleichströme mit gängigen analogen Eingangsmodulen ermöglicht. Jeder Kanal nimmt bis zu ±20 A auf und überträgt diesen Strom linear auf einen Ausgang von ±10 Vss, sodass das Signal direkt von kompatibler I/O-Hardware gelesen werden kann.Die Ausführung "I" bietet 3000 VDC Isolation innerhalb des Moduls sowie 3000 VDC Isolation zwischen den Kanälen, wodurch verhindert wird, dass sich Störungen zwischen Eingängen, Ausgängen und Kanälen übertragen. Der geschlossene Vollkernwandler hat einen Innendurchmesser von 20,4 x 10,4 mm, und das Modul ist für den Einsatz mit den analogen Eingangsmodulen I-7017 und I-87017 vorgesehen.Das Kunststoffgehäuse wird auf einer DIN-Schiene montiert und arbeitet mit einer Versorgungsspannung von +10 VDC bis +24 VDC im Betriebsbereich von -25 bis +75 °C. Der EMS-Schutz umfasst eine ESD-Festigkeit von ±4 kV Kontaktentladung und ±8 kV Luftentladung.AnwendungenMessung hoher Ströme in Wechsel- und Gleichstromkreisen mit analogen EingangsmodulenIsolierte Strom\u00fcberwachung zusammen mit den Datenerfassungsmodulen I-7017 und I-87017

Der DN-843V-600V ist ein 3-Kanal-Spannungsteiler, der hohe Wechsel- oder Gleichspannungseingänge bis ±600 Vpp auf einen Ausgang von ±10 Vpp reduziert. Dadurch lassen sich hohe Spannungen mit Analog-Eingangsmodulen wie dem I-7017 und I-87017 messen.Jeder Kanal bietet ein lineares Teilungsverhältnis und eine Eingangsimpedanz von >1 MΩ bei einer Genauigkeit von 1 % des FSR und einer Bandbreite von 100 kHz. Das Modul wird mit +10 ~ +30 VDC versorgt, nimmt 0,56 W auf und wird auf einer DIN-Hutschiene montiert.Diese nicht isolierte Variante ist für Anwendungen vorgesehen, bei denen weder eine Kanal-zu-Kanal- noch eine interne Modulisolation erforderlich ist. Für den isolierten Betrieb bietet der DN-843VI-600V eine Isolation von 3000 VDC zwischen den Kanälen und innerhalb des Moduls.Teilt ±600 Vpp AC/DC-Eingänge auf ±10-Vpp-Ausgänge herunterDrei unabhängige Kanäle mit linearem TeilungsverhältnisEingangsimpedanz >1 MΩ und Genauigkeit von 1 % des FSRBandbreite 100 kHzVersorgungseingang +10 ~ +30 VDC, Leistungsaufnahme 0,56 WKunststoffgehäuse, 174 x 122 x 25 mm, Montage auf DIN-HutschieneBetriebstemperatur -25 ~ +75 °C; CE, UKCA, RoHS und WEEEAnwendungenMessung von hohen Wechsel- oder Gleichspannungssignalen mit Standard-Analog-Eingangsmodulen ±10 VAnschluss von Hochspannungsquellen an die Analog-Eingangsmodule I-7017 und I-87017
