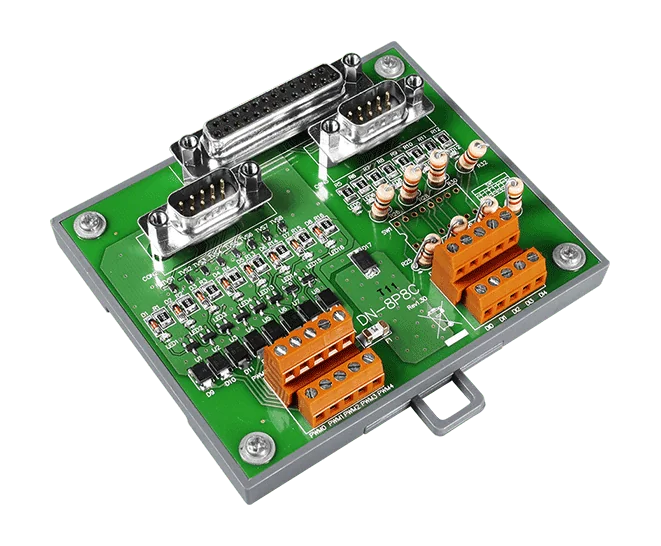

DN-8P8C-CA DAQ-Tochterplatine, 8-Kanal Digitalausgang und 8-Kanal Zählereingang
Externe Tochterplatine, die kompatiblen ICP-DAS-Modulen 8 PWM-fähige digitale Ausgänge und 8 Hochgeschwindigkeits-Zählereingänge hinzufügt, mit einer auf +50 V erweiterbaren Lastspannung.
- 8 digitale Ausgangskanäle mit PWM-Unterstützung und 8 Zählereingangskanäle
- Lastspannung für PWM-Ausgang und Zählereingang auf +3,5 bis +50 V erweiterbar
- Digitale Ausgänge vom Typ Sink mit 200 mA Belastbarkeit pro Kanal
- Ansprechgeschwindigkeit der digitalen Eingänge von 500 kHz
- Schalter SW1 wählt Eingangsspannungsbereiche von +12 bis +50 VDC oder +3,5 bis +5 VDC
- ESD-Schutz von ±4 kV Kontaktentladung pro Klemme (IEC 61000-4-2)
83,00 € pro Stück
| 1-9 Stück | 83,00 € | |
|---|---|---|
| 10-30 Stück | 79,00 € | −5 % |
| ab 31 Stück | 74,00 € | −11 % |
Produktinformationen "DN-8P8C-CA DAQ-Tochterplatine, 8-Kanal Digitalausgang und 8-Kanal Zählereingang"
DN-8P8C-CA CR ist eine DAQ-Tochterplatine, die kompatible ICP-DAS-Controller-Module um 8 digitale Ausgangskanäle und 8 Zählereingangskanäle erweitert. Sie richtet sich an Ingenieure, die kosteneffiziente analoge Steuerungssysteme aufbauen und PWM-Ausgänge oder schnelles Impulszählen bei Lastspannungen benötigen, die über den Möglichkeiten des Host-Moduls liegen.
Die Platine arbeitet mit den Modulen I-8088W, I-87088W, CAN-2088 und I-7088. Die Lastspannung für die PWM-Ausgänge und den Hochgeschwindigkeitszähler lässt sich von +3,5 V auf bis zu +50 V erhöhen. Jeder digitale Ausgang ist vom Typ Sink mit einer Belastbarkeit von 200 mA pro Kanal, und die digitalen Eingänge besitzen eine Ansprechgeschwindigkeit von 500 kHz. Ein Schalter SW1 wählt zwischen zwei Eingangsspannungsbereichen, sodass sich die Platine an den jeweils verwendeten Signalpegel anpassen lässt.

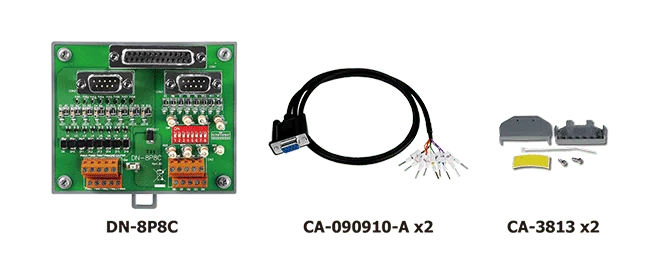

Jede Klemme ist gegen ESD bis ±4 kV Kontaktentladung (IEC 61000-4-2) geschützt. Die Platine ist für -25 bis +75 °C ausgelegt und wird auf DIN-Schiene oder Wand montiert. Dieser Bestellcode umfasst zwei Kabel CA-090910-A und zwei Steckerabdeckungen CA-3813.
Anwendungen
- Analoge Steuerungssysteme
- PWM-gesteuerte Laststeuerung
- Schnelles Impulszählen
- Erweiterung der I/O kompatibler ICP-DAS-Module auf höhere Lastspannungen
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitalausgänge: | 8 |
| Digitaleingänge: | 8 |
| Montage: | DIN-Schiene, Wand |
| Produkttyp: | DAQ-Tochterplatine |
Technische Daten
| EMS-Schutz | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Digitaleingang | |
| Kanäle | 8 |
| Typ | Nasskontakt |
| Spannungspegel EIN | SW1 AUS: +12 bis +50 VDC SW1 EIN: +3,5 bis +5 VDC |
| Spannungspegel AUS | SW1 AUS: +4 VDC max. SW1 EIN: +1 VDC max. |
| Reaktionsgeschwindigkeit | 500 kHz |
| Eingangsimpedanz | SW1 AUS: 3 kΩ, 1 W SW1 EIN: - |
| Überspannungsschutz | SW1 AUS: 54 VDC SW1 EIN: 5 VDC |
| Digitalausgang | |
| Kanäle | 8 |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +3,5 VDC ~ +50 VDC |
| Laststrom | 200 mA/Kanal |
| Mechanisch | |
| Abmessungen (mm) | 103 mm x 96 mm x 30 mm (L x W x H) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 to +75°C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
