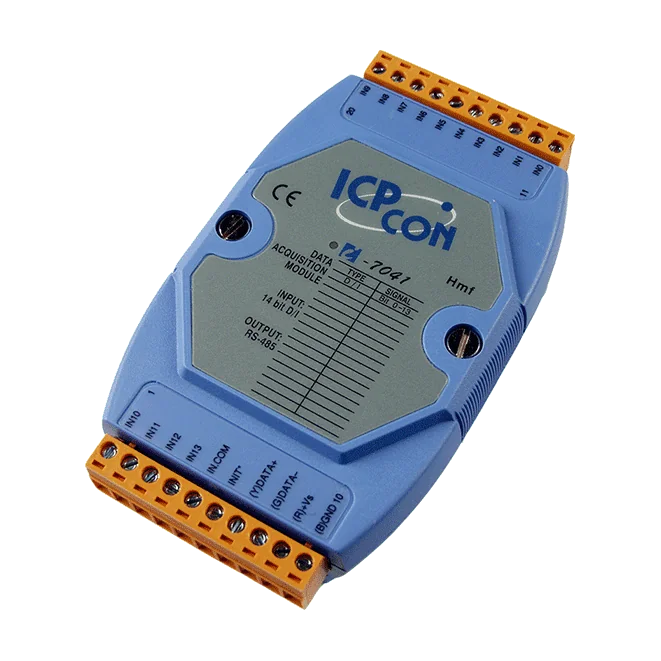

I-7041 Isolierte Digitaleingangsmodul, 14-Kanal Sink/Source mit DCON RS-485
14-Kanal isoliertes Digitaleingangsmodul mit wählbarer Sink- oder Source-Verdrahtung, 16-Bit-Zählern und DCON-Kommunikation über RS-485, für Nassschalter-Signale von 4~30 VDC.
- 14 isolierte Digitaleingangskanäle mit Optokoppler-Isolation und 3750 VDC Isolation innerhalb des Moduls
- Sink- oder Source-Eingänge durch Verdrahtung wählbar
- Alle Kanäle unterstützen 16-Bit-Zählerfunktion (max. 65535 Zählungen, 100 Hz)
- Integrierter Dual-Watchdog mit programmierbaren Modul- und Kommunikations-Timern
- Ein RS-485-Anschluss mit DCON-Protokoll, 1200 ~ 115200 bps, Datenformat (N, 8, 1)
- Nassschalter-Eingänge mit AUS-Pegel von +4 ~ 30 VDC und Überspannungsschutz von ±35 VDC
128,00 € pro Stück
| 1-9 Stück | 128,00 € | |
|---|---|---|
| 10-30 Stück | 122,00 € | −5 % |
| ab 31 Stück | 115,00 € | −10 % |
Produktinformationen "I-7041 Isolierte Digitaleingangsmodul, 14-Kanal Sink/Source mit DCON RS-485"
Das I-7041 CR ist ein 14-Kanal-Digitaleingangsmodul mit Optokoppler-Isolation, das Ein/Aus-Feldsignale in ein RS-485-DCON-Netzwerk einbindet. Die Verdrahtung lässt sich für Sink- oder Source-Eingänge konfigurieren, sodass dasselbe Modul für verschiedene Feldgeräteanordnungen geeignet ist.
Jeder Kanal kann als 16-Bit-Zähler mit einem maximalen Zählerstand von 65535 und einer Eingangsfrequenz von 100 Hz verwendet werden, bei einer minimalen Impulsbreite von 5 ms. Das Modul verfügt über einen integrierten Dual-Watchdog, wobei Modul- und Kommunikations-Watchdog programmierbar sind, und bietet eine Isolation von 3750 VDC innerhalb des Moduls.
Diese Variante mit blauer Abdeckung verfügt über keine LED-Anzeigen und verwendet die standardmäßigen Eingangsschwellen, mit einem EIN-Pegel von maximal +1 VDC und einem AUS-Pegel von +4 ~ 30 VDC. Die Versorgung erfolgt mit +10 ~ +30 VDC mit Verpolschutz, die Leistungsaufnahme beträgt 0,2 W. Es eignet sich für:
- Ein/Aus-Steuerung
- Industrieautomation und Maschinenbau
- Gebäudeautomation
- Lebensmittel- und Getränkeanlagen
- Halbleiterfertigung
- Steuerungssysteme
Anwendungen
- Ein/Aus-Steuerung
- Industrieautomation
- Industriemaschinen
- Gebäudeautomation
- Lebensmittel- und Getränkeanlagen
- Halbleiterfertigung
- Steuerungssysteme
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitaleingänge: | 14 |
| Montage: | DIN-Schiene |
| Produkttyp: | Digitaleingangsmodul |
| Protokoll: | DCON |
| Schnittstelle: | RS-485 |
| Stromeingang: | +10 ~ +30 VDC |
| Ports: | 1 |
| Isolation: | 3750 VDC |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Anzeige | |
| Typ | I/O-LED-Anzeige (nur für I-7041D, I-7041PD) |
| Isolation | |
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±2 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 14 x Digitaleingang (nur für I-7041D, I-7041PD) |
| Digitaleingang/Zähler | |
| Kanäle | 14 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | I-7041(D): +1 max. I-7041P(D): +11 VDC max. |
| Spannungspegel AUS | I-7041(D): +4 ~ 30 VDC I-7041P(D): +19 ~ +30 VDC |
| Max. Zählwerte | 65535 (16 Bit) |
| Frequenz | 100 Hz |
| Min. Impulsbreite | 5 ms |
| Eingangsimpedanz | 3 kΩ |
| Überspannungsschutz | ±35 VDC |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | I-7041/41P: 0.2 W I-7041D/41PD: 1.0 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Ähnliche Produkte

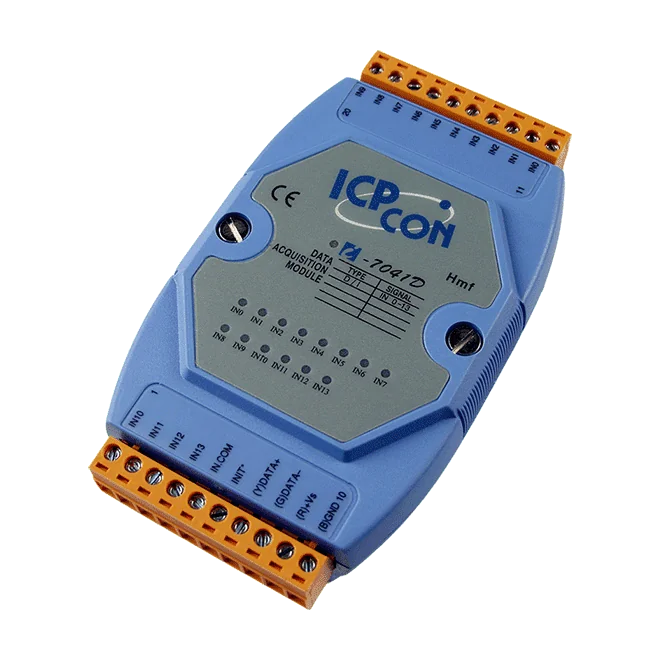

Das I-7041D CR ist ein isoliertes Digitaleingangsmodul mit 14 Kanälen aus der RS-485-Reihe I-7000 und eignet sich für Ingenieure, die eine zuverlässige Erfassung von Ein-/Aus-Signalen benötigen, wobei der Status direkt am Modul sichtbar ist. Jeder Kanal ist optisch gekoppelt isoliert und kann wahlweise für sinkende oder quellende Eingangsbeschaltung verdrahtet werden, sodass ein und dasselbe Gerät zu einer Vielzahl von Feldgeräte-Verdrahtungen passt.Jeder Kanal kann außerdem als 16-Bit-Zähler mit einem Maximalwert von 65535 genutzt werden, wodurch sich das Modul für die Impuls- und Ereigniszählung eignet. Die LED-Anzeigen zeigen den Zustand jedes Digitaleingangs in Echtzeit an, und die Isolation von 3750 VDC zwischen den Modulkreisen unterstützt eine sicherere Integration in Schaltschränke.Diese Variante mit blauem Gehäuse verwendet den Standard-Eingangspegel von 4~30 VDC und nimmt 1,0 W auf. Die Kommunikation erfolgt über einen einzelnen RS-485-Anschluss mit dem DCON-Protokoll bei 1200~115200 bps; die Montage erfolgt auf einer DIN-Schiene bei einem Betriebstemperaturbereich von -25 ~ +75 °C.AnwendungenAlle Arten von Ein-/Aus-SteuerungenIndustrieautomationIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme
Das I-7041P-G CR ist ein 14-kanaliges isoliertes Digitaleingangsmodul aus der Fernwirk-I/O-Reihe I-7000 mit RS-485. Jeder Kanal ist optokoppler-isoliert und kann als Sink- oder Source-Eingang verdrahtet werden, sodass ein Modul für eine breite Palette von Feldgeräten geeignet ist. Diese graue P-Version ist für 19~30 VDC-Nasskontaktsignale vorgesehen und verfügt über keine Kanal-LED-Anzeigen.Jeder Kanal kann zudem als 16-Bit-Zähler mit einem maximalen Zählwert von 65535 genutzt werden. Damit eignet sich das Modul für Impuls- und Ereigniszählung ohne zusätzliche Hardware. Der integrierte duale Watchdog unterstützt die Überwachung von Modul und Kommunikation in unbeaufsichtigten Installationen.Das Modul kommuniziert über einen einzelnen RS-485-Anschluss mit dem DCON-Protokoll bei 1200 bis 115200 bps, Datenformat N, 8, 1. Es ist für einen Betriebsbereich von -25 ~ +75 °C ausgelegt und wird auf einer DIN-Schiene montiert.AnwendungenEin-/Aus-SteuerungIndustrielle AutomatisierungIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme

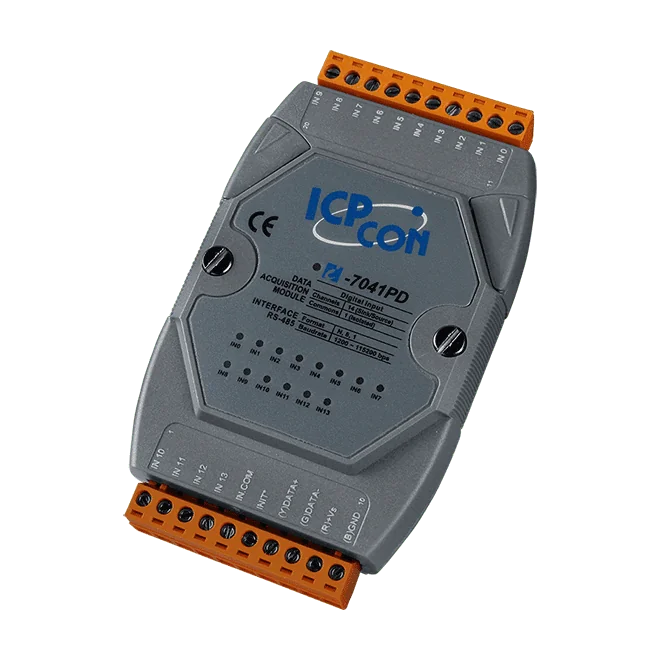

Das I-7041PD-G CR ist ein 14-kanaliges isoliertes Digitaleingangsmodul für RS-485-Remote-I/O-Netzwerke. Jeder Eingang ist optoelektronisch (Optokoppler) isoliert, und die Verdrahtung bestimmt, ob der Eingang als Sink- oder Source-Eingang betrieben wird. Dadurch eignet sich dasselbe Modul für eine breite Palette von Feldsensoren und Schaltern. Diese Bestellnummer ist die P-Variante mit einem Eingangsbereich von 19~30 VDC und einem maximalen Einschaltpegel von +11 VDC.Jeder Kanal kann auch als 16-Bit-Zähler betrieben werden, mit einem maximalen Zählerstand von 65535, einer Frequenzgrenze von 100 Hz und einer minimalen Impulsbreite von 5 ms. Die integrierten LED-Anzeigen zeigen den Status jedes Digitaleingangs sowie Versorgung und Kommunikation an, was die Inbetriebnahme und Fehlersuche im Schaltschrank vereinfacht.Geeignet für Ein-/Aus-Steuerungen in Automatisierung, Maschinenbau und GebäudetechnikKonfigurierbare DCON-Kommunikation über RS-485, 1200 ~ 115200 bps, N, 8, 1Integrierter programmierbarer Watchdog für Modul und KommunikationAnwendungenEin-/Aus-SteuerungIndustrieautomationIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme

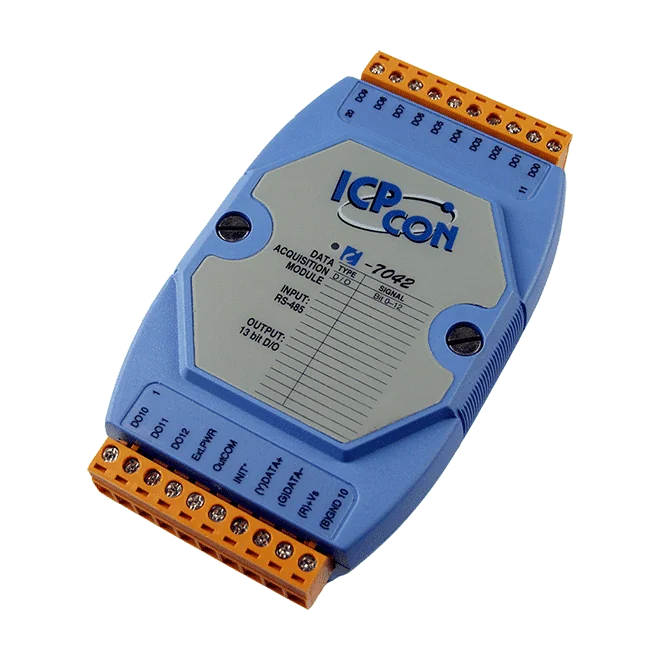

Das I-7042 CR ist ein digitales 13-Kanal-Ausgangsmodul für RS-485-Netzwerke mit DCON-Protokoll. Jeder Kanal verfügt über eine Optokoppler-Isolation und einen Sink-Typ-Open-Collector-Ausgang mit einem Nennbereich von +3,5 bis +50 VDC bei 100 mA pro Kanal sowie eine Modulinterne Isolation von 3750 Vrms.Der Einschaltwert und die Sicherheitswerte der Ausgänge sind programmierbar, sodass die Ausgänge beim Hochfahren oder bei Kommunikationsverlust in einen definierten Zustand gebracht werden können. Ein integrierter Dual-Watchdog unterstützt die Wiederherstellung in unbeaufsichtigten Installationen. Diese Bestellnummer mit blauer Abdeckung eignet sich für Ingenieure, die isolierte DC-Schaltausgänge auf einem Hutschienenmodul mit einem weiten Betriebstemperaturbereich von -25 bis +75 °C benötigen.Im Vergleich zur nicht isolierten Serie I-7043 bietet der I-7042 eine Kanalisolation. Die Variante I-7042D ergänzt 13 LED-Anzeigen zur Überwachung des Kanalstatus, die in dieser Bestellnummer nicht enthalten sind.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
