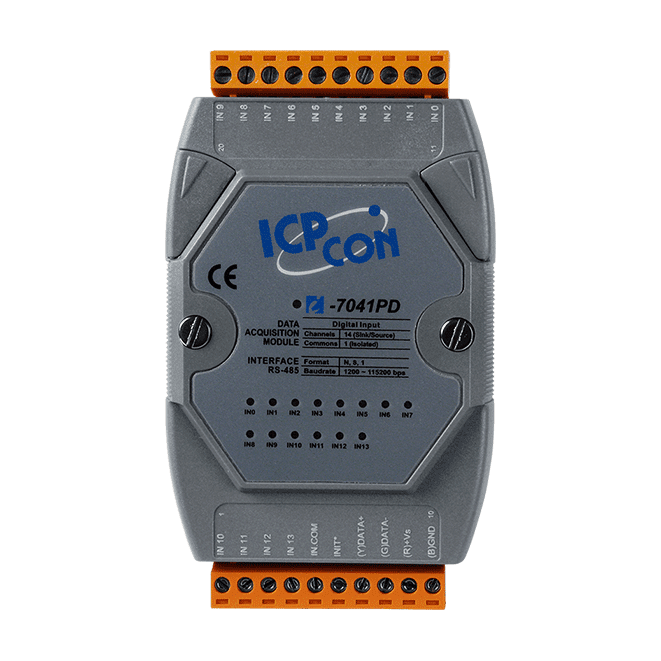

I-7041PD-G 14-Kanal isoliertes Digitaleingangsmodul mit LED, DCON RS-485
Grau gehäustes 14-kanaliges isoliertes Digitaleingangsmodul mit LED-Statusanzeige, Sink- oder Source-Verdrahtung und DCON-RS-485-Kommunikation für Hutschienen-Steuerungssysteme.
- Digitaleingänge vom Typ Sink oder Source, wählbar über die Verdrahtung
- Nasskontakt-Eingänge, EIN bei maximal +11 VDC und AUS bei +19 ~ +30 VDC
- 14 LED-Anzeigen für den Status der Digitaleingänge sowie Versorgung und Kommunikation
- Alle 14 Kanäle als 16-Bit-Zähler nutzbar (max. 65535, 100 Hz, 5 ms min. Impulsbreite)
- Optokoppler-Isolation mit 3750 VDC Modulisolation
- DCON-Protokoll über 1 x RS-485-Port, 1200 ~ 115200 bps, N, 8, 1
143,00 € pro Stück
| 1-9 Stück | 143,00 € | |
|---|---|---|
| 10-30 Stück | 135,00 € | −6 % |
| ab 31 Stück | 128,00 € | −10 % |
Produktinformationen "I-7041PD-G 14-Kanal isoliertes Digitaleingangsmodul mit LED, DCON RS-485"
Das I-7041PD-G CR ist ein 14-kanaliges isoliertes Digitaleingangsmodul für RS-485-Remote-I/O-Netzwerke. Jeder Eingang ist optoelektronisch (Optokoppler) isoliert, und die Verdrahtung bestimmt, ob der Eingang als Sink- oder Source-Eingang betrieben wird. Dadurch eignet sich dasselbe Modul für eine breite Palette von Feldsensoren und Schaltern. Diese Bestellnummer ist die P-Variante mit einem Eingangsbereich von 19~30 VDC und einem maximalen Einschaltpegel von +11 VDC.
Jeder Kanal kann auch als 16-Bit-Zähler betrieben werden, mit einem maximalen Zählerstand von 65535, einer Frequenzgrenze von 100 Hz und einer minimalen Impulsbreite von 5 ms. Die integrierten LED-Anzeigen zeigen den Status jedes Digitaleingangs sowie Versorgung und Kommunikation an, was die Inbetriebnahme und Fehlersuche im Schaltschrank vereinfacht.
- Geeignet für Ein-/Aus-Steuerungen in Automatisierung, Maschinenbau und Gebäudetechnik
- Konfigurierbare DCON-Kommunikation über RS-485, 1200 ~ 115200 bps, N, 8, 1
- Integrierter programmierbarer Watchdog für Modul und Kommunikation
Anwendungen
- Ein-/Aus-Steuerung
- Industrieautomation
- Industriemaschinen
- Gebäudeautomation
- Lebensmittel- und Getränkeanlagen
- Halbleiterfertigung
- Steuerungssysteme
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitaleingänge: | 14 |
| Gehäuse: | Grau |
| Montage: | DIN-Schiene |
| Produkttyp: | Digitaleingangsmodul |
| Protokoll: | DCON |
| Schnittstelle: | RS-485 |
| Stromeingang: | +10 ~ +30 VDC |
| Ports: | 1 |
| Isolation: | 3750 VDC |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Anzeige | |
| Typ | I/O-LED-Anzeige (nur für I-7041D, I-7041PD) |
| Isolation | |
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±2 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 14 x Digitaleingang (nur für I-7041D, I-7041PD) |
| Digitaleingang/Zähler | |
| Kanäle | 14 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | I-7041(D): +1 max. I-7041P(D): +11 VDC max. |
| Spannungspegel AUS | I-7041(D): +4 ~ 30 VDC I-7041P(D): +19 ~ +30 VDC |
| Max. Zählwerte | 65535 (16 Bit) |
| Frequenz | 100 Hz |
| Min. Impulsbreite | 5 ms |
| Eingangsimpedanz | 3 kΩ |
| Überspannungsschutz | ±35 VDC |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Datenformat | (N, 8, 1) |
| Protokoll | DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | I-7041/41P: 0.2 W I-7041D/41PD: 1.0 W |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
