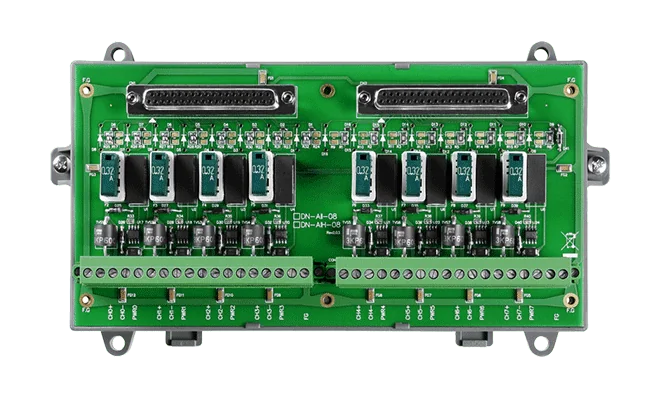

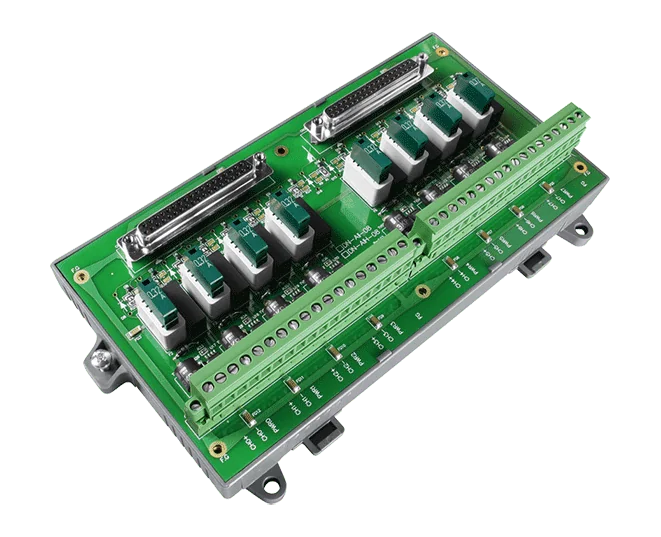

DN-AII-08 Stromeingangs-Anschlussklemmenplatine, 8-Kanal aktive/passive Schleife
Anschlussklemmenplatine für analogen 8-Kanal-Stromeingang mit galvanisch getrennter, überstromgeschützter Schleifenversorgung für aktive und passive Schleifenverdrahtung. Geeignet für DIN-Schienen- oder Wandmontage.
- 8 Stromeingangskanäle für aktive und passive Schleifenverdrahtung
- Galvanisch getrennte Schleifenspannungsquelle für Feldgeräte
- Kurzschlussschutz mit Schleifenstrombegrenzung an der isolierten Versorgung
- Austauschbare Sicherungen schützen Schleifengeräte vor hohen Einschaltströmen
- Physischer Indikator zeigt an, wenn eine Sicherung ausgelöst hat
- Montage auf DIN-Schiene oder an der Wand, 135 x 214,6 x 25,5 mm
399,00 € pro Stück
| 1-9 Stück | 399,00 € | |
|---|---|---|
| 10-30 Stück | 379,00 € | −5 % |
| ab 31 Stück | 359,00 € | −10 % |
Produktinformationen "DN-AII-08 Stromeingangs-Anschlussklemmenplatine, 8-Kanal aktive/passive Schleife"
DN-AII-08 CR ist eine Anschlussklemmenplatine für analoge Stromeingangsmodule. Sie verbindet die Feldsignale mit den Eingangskanälen und misst zusätzlich den analogen Strom, sodass sie sich für Systeme eignet, bei denen der Eingang eine Stromschleife ist.
Die Platine versorgt Feldgeräte mit galvanisch getrennter Schleifenspannung und unterstützt auf ihren 8 Kanälen sowohl die aktive als auch die passive Schleifenverdrahtung. Die isolierte Versorgung ist kurzschlussgeschützt: Der Schleifenstrom wird begrenzt, wenn der Stromkreis kurzgeschlossen wird oder der Strom übermäßig ansteigt. Austauschbare Sicherungen schützen Schleifengeräte vor hohen Einschaltströmen, und jede Sicherung zeigt durch einen physischen Indikator an, wenn sie ausgelöst hat.
Die Platine misst 135 x 214,6 x 25,5 mm und lässt sich auf einer DIN-Schiene oder an einer Wand montieren. Sie ist für eine Betriebstemperatur von -25 ~ 75 °C und 5 ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend, ausgelegt.
Anwendungen
- Verdrahtung von Feldgeräten mit Stromschleife, aktiv oder passiv
| Analogeingänge: | 8 |
|---|---|
| Betriebstemperatur: | -25 ~ 75 °C |
| Montage: | DIN-Schiene & Wand |
| Produkttyp: | Abschlussplatine |
| Isolation: | Isolierte Schleifenspeisung |
Technische Daten
| Analogeingang | |
|---|---|
| Kanäle | 8 (unterstützt aktive und passive Schleifenverdrahtung) |
| Mechanisch | |
| Abmessungen (mm) | 135 x 214.6 x 25.5 |
| Installation | DIN-Schiene und Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ 75 °C |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
DB37-Stecker auf Buchse, mit Formkabel, 45º, 10 m.
DB37-Stecker auf Buchse, mit Formkabel, 45º, 1 m.
DB37-Stecker-auf-Stecker-Kabel, 1 m.
DB37-Stecker auf Buchse, mit Formkabel, 45º, 2 m.
DB37-Stecker auf Buchse, mit Gussummantelung, 45º, 3 m.
DB37 Stecker auf Buchse, mit angespritztem Kabel, 45º, 5 m.
Ähnliche Produkte
DN-AIH-08 ist eine Anschlussplatine für HART-Analogeingangsmodule. Sie misst das Analogsignal auf jedem seiner 8 Kanäle und kann zusätzlich potenzialgetrennte Schleifenspeisung für Feldgeräte bereitstellen. Damit eignet sie sich sowohl für aktive als auch für passive Schleifenverdrahtung.Die Platine verfügt über einen Kurzschlussschutz am potenzialgetrennten Speiseausgang. Bei einem Kurzschluss oder zu hohem Strom wird der Schleifenstrom begrenzt. Steckbare Sicherungen schützen die Schleifengeräte vor hohen Einschaltströmen, und jede Sicherung besitzt eine mechanische Anzeige, die einen ausgelösten Zustand signalisiert.Geeignet für HART-Analogeingangsinstallationen, bei denen Feldgeräte in aktiver oder passiver Schleifenkonfiguration angeschlossen werden müssen.Montage auf Hutschiene oder Wand, Abmessungen 135 x 214,6 x 25,5 mm.AnwendungenAnschluss von analogen HART-Feldgeräten an HART-AnalogeingangsmoduleSchleifengespeiste Feldmesstechnik mit Bedarf an potenzialgetrennter passiver SchleifenspeisungIndustrielle Anlagen mit Anforderung an geschützte analoge Schleifenverdrahtung

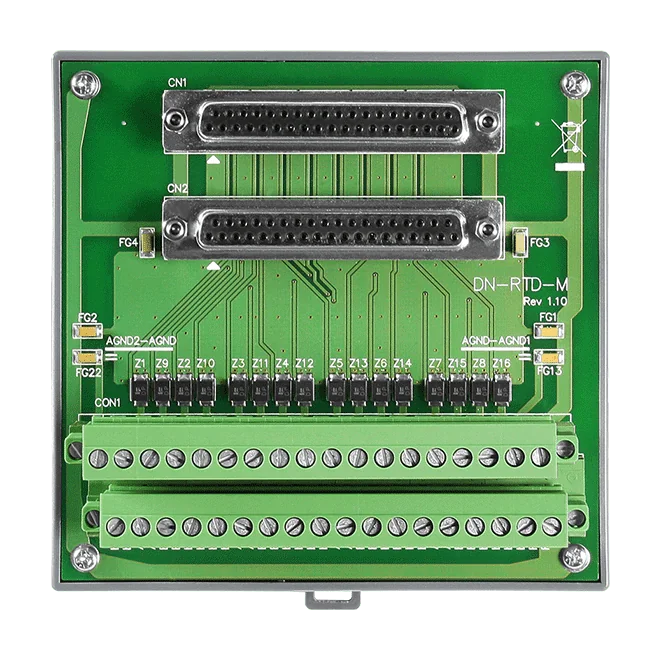

DN-RTD-M CR ist eine Anschlussklemmenplatine für RTD-Eingangsmodule. Sie bietet Projektierern einen übersichtlichen Anschlusspunkt für die Feldverdrahtung, bevor diese das RTD-Eingangsmodul erreicht. Die Grundfläche ist klein gehalten, passend zu den übrigen Mini-Anschlussklemmenplatinen der Serie.Mit 112 x 117 x 29 mm eignet sie sich für Schaltschränke mit begrenztem Platzangebot. Sie kann auf eine DIN-Schiene montiert oder direkt an der Wand befestigt werden. Der Betriebstemperaturbereich beträgt -25 ~ 75 °C bei 5 ~ 95 % relativer Luftfeuchte, nicht kondensierend.Die Pinbelegung und Verdrahtungsdetails stellt der Hersteller für die Installation bereit.AnwendungenVerdrahtung von RTD-Sensoren mit RTD-Eingangsmodulen in SchaltschränkenKompakte I/O-Verdrahtung bei begrenztem Platzangebot

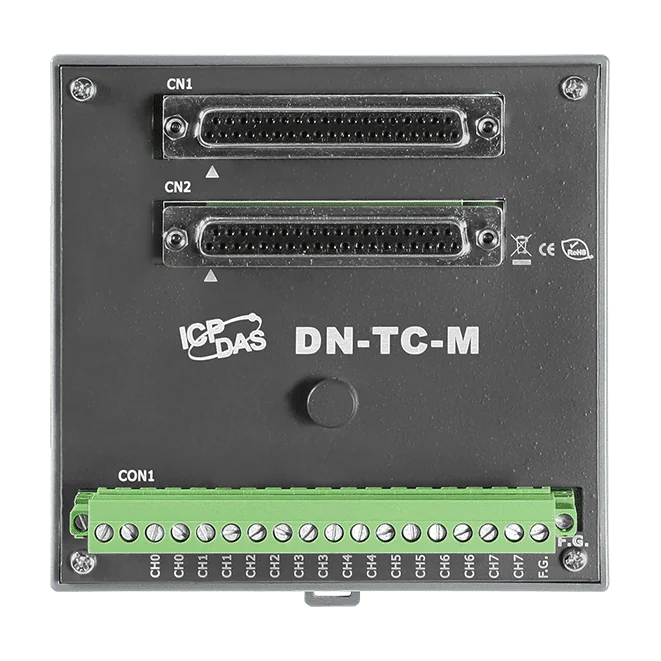

Die DN-TC-M CR ist eine Anschlussplatine für Thermoelement-Eingangsmodule. Die integrierte Kaltstellenkompensation (KKV) verbessert die Temperaturmessung, indem sie die Temperatur an den Klemmanschlüssen korrigiert.Die Platine ist klein und hat dieselbe Grundfläche wie andere Mini-Anschlussplatinen der Serie. So bleibt das Schaltschranklayout einheitlich, wenn mehrere Platinen zusammen installiert werden. Die Montage erfolgt auf einer DIN-Schiene oder an der Wand.Wichtige Spezifikationen:8 ThermoelementkanäleBetriebstemperatur -25 ~ 75 °C, Luftfeuchtigkeit 5 ~ 95 % r. F., nicht kondensierendAbmessungen 112 x 117 x 29 mmAnwendungenTemperaturmessung mit ThermoelementenSchaltschrankmontierte Anschlussplatine für Thermoelement-Eingangsmodule

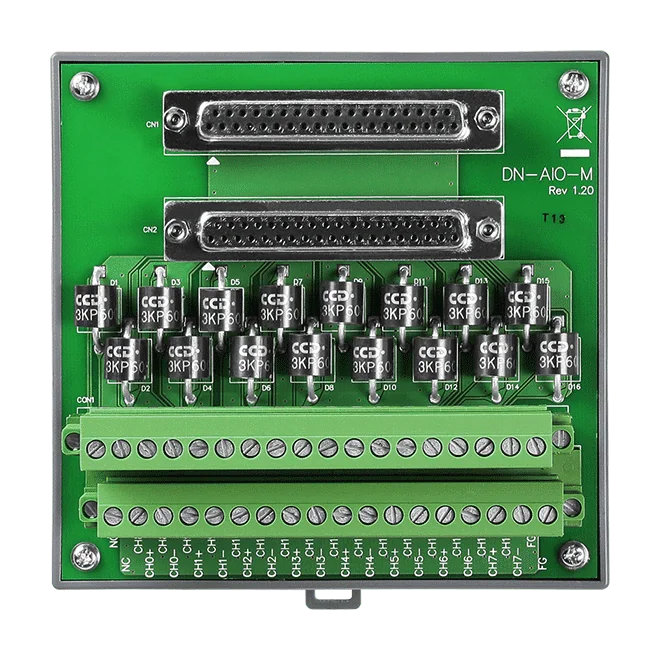

Die DN-AIO-M CR ist eine universelle Anschlussplatine für analoge Eingangs- und Ausgangsmodule. Sie ist als allgemeiner Verdrahtungspunkt für die meisten Arten analoger Module ausgelegt, sodass eine Platine eine Reihe analoger I/O-Installationen bedienen kann.Die Grundfläche ist klein und entspricht anderen Mini-Anschlussplatinen, was die Integration in Schaltschränke mit begrenztem Platz erleichtert. Die Montage ist auf einer DIN-Schiene oder an der Wand möglich.Pin-Belegung und Verdrahtungsinformationen decken Spannungs- und Stromeingänge sowie -ausgänge ab.Betriebsbereich von -25 ~ 75 °C und 5 ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend.Trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenAnschluss der Feldverdrahtung für analoge EingangsmoduleAnschluss der Feldverdrahtung für analoge AusgangsmoduleKompakte Verdrahtungspunkte in Schaltschränken und Installationen
