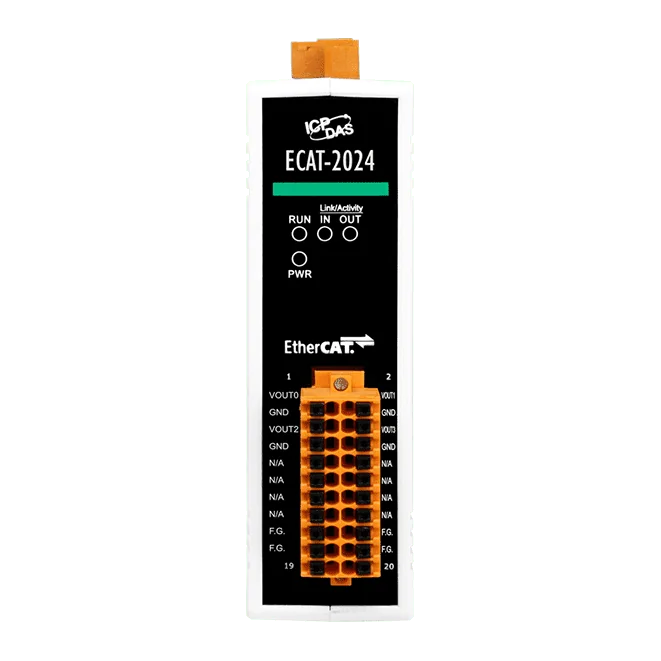

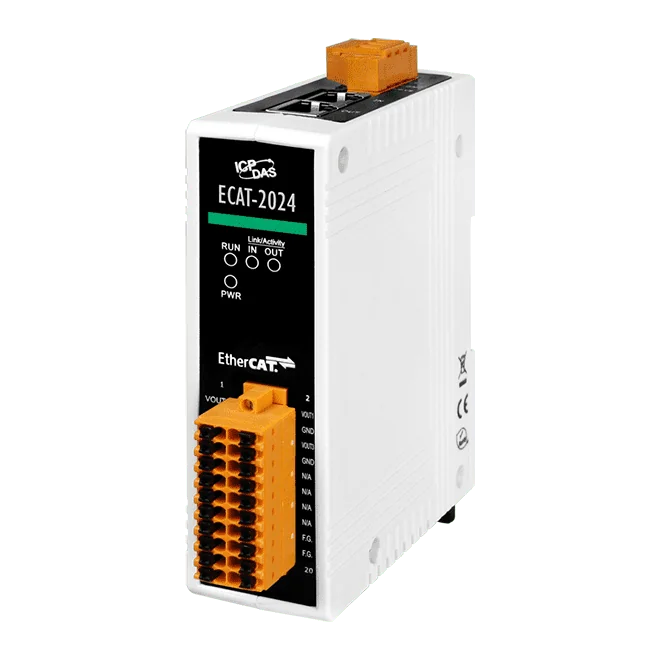

ECAT-2024 EtherCAT SubDevice I/O-Modul, isoliert, 4-Kanal 12-Bit Analogausgang

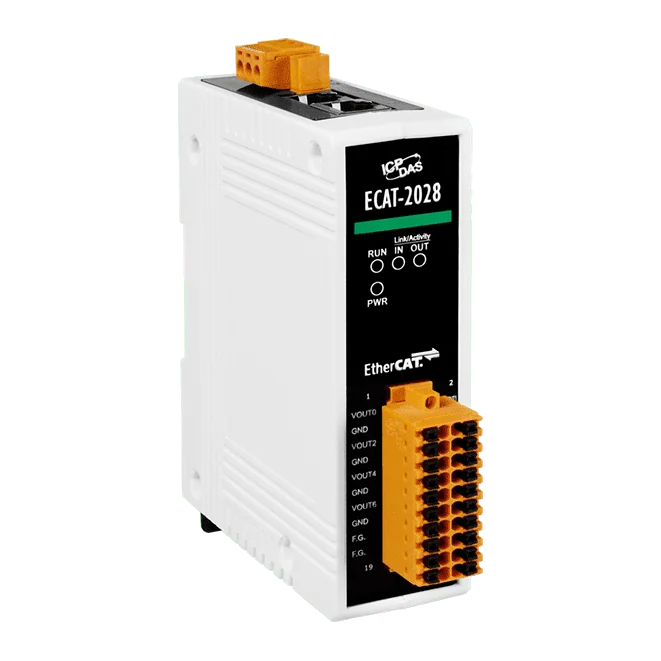

Der ECAT-2028 ist ein EtherCAT-SubDevice, das einem EtherCAT-Main-Device oder Konfigurator die direkte Steuerung von acht isolierten 12-Bit-Analogausgängen ermöglicht. Jeder Kanal kann auf ±5 V, ±10 V, 0 ~ +5 V oder 0 ~ +10 V eingestellt werden, sodass ein einzelner Knoten im Netzwerk eine große Bandbreite an analogen Aktoren und Steuereingängen ansteuern kann.Zwei RJ-45-Busanschlüsse erlauben eine Daisy-Chain-Verkabelung der Module; das Netzwerk lässt sich als Stern-, Linien- oder Ringtopologie aufbauen. Über 100BASE-TX können die Stationen bis zu 100 m voneinander entfernt sein. Das Modul hat das EtherCAT-Konformitätstestwerkzeug bestanden, der Ausgangsstatus wird über die Prozessdaten zurückgemeldet.Für die Montage im Schaltschrank oder Bedienfeld ausgelegt, verfügt das Modul über einen abziehbaren Klemmenblockstecker, LED-Anzeigen für den I/O-Status und einen Kontakt-ESD-Schutz von 4 kV an jedem Kanal. Es wird mit einer Versorgungsspannung von +10 VDC bis +30 VDC betrieben und arbeitet im Temperaturbereich von -25 bis +75 °C.AnwendungenHalbleiterfertigungsanlagenUmformtechnikVerpackungstechnikSpritzgießmaschinenMontagesystemeDruckmaschinenRobotik

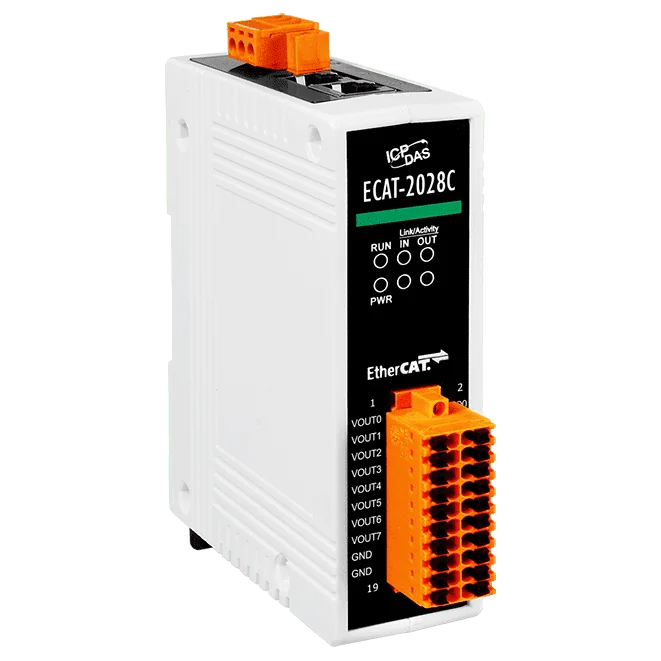

Der ECAT-2028C ist ein EtherCAT-SubDevice mit acht galvanisch getrennten 12-Bit-Analogausgängen. Die wählbaren Bereiche umfassen ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA und 0 ~ 20 mA, sodass ein Modul eine breite Palette von Spannungs- und Stromaktoren ansteuern kann.Zwei RJ-45-Buskontakte ermöglichen die Verdrahtung in Daisy-Chain-Topologie mit bis zu 100 m zwischen den Stationen über 100BASE-TX. Dies reduziert den Verkabelungsaufwand in dezentralen Maschinenlayouts. Der Ausgangsstatus kann aus den Prozessdaten gelesen oder über die LED-Anzeigen geprüft werden, und die steckbare Klemmleiste vereinfacht Installation und Wartung.Das Modul wurde mit dem EtherCAT-Konformitätstestwerkzeug geprüft und ist für den Einsatz mit EtherCAT-Main-Devices oder Konfiguratoren vorgesehen. Mit 4 kV Kontakt-ESD-Schutz pro Kanal, einer Zykluszeit von 1 ms und verteilten Uhren eignet es sich für die unten aufgeführten Anwendungen der Maschinenautomatisierung.AnwendungenHalbleiterfertigungsanlagenUmformtechnikVerpackungstechnikSpritzgießenMontagesystemeDruckmaschinenRobotik

Das ECAT-2011H ist ein analoges EtherCAT-SubDevice-Eingangsmodul für Ingenieure, die 12-Bit-Spannungs- oder Stromsignale in ein EtherCAT-Netzwerk einbinden möchten. Jeder Kanal lässt sich softwareseitig als differenzieller oder einseitiger (single-ended) Eingang konfigurieren, sodass ein Modul wahlweise 8 differenzielle oder 16 einseitige Signale abdeckt.Zwei RJ-45-Busanschlüsse ermöglichen die Durchschleifung der Module, was die Verkabelung reduziert und sich für Stern-, Linien- oder Ringtopologien eignet. Der Eingangsstatus wird über die Prozessdaten übertragen. Das Modul wurde mit dem EtherCAT-Konformitätstestwerkzeug verifiziert.Wählbare Messbereiche umfassen 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA und ±4~20 mA. Das Modul wird mit +10 bis +30 VDC versorgt, lässt sich auf eine DIN-Schiene montieren und ist für den Betrieb bei -25 ~ +75 °C spezifiziert. Messbereich und Filtereinstellungen sind nicht kanalweise konfigurierbar.AnwendungenHalbleiterfertigungsanlagenUmformtechnikVerpackungstechnikSpritzgießmaschinenMontagesystemeDruckmaschinenRobotik

Der ECAT-2012H ist ein EtherCAT-SubDevice, das 16-Bit-Analogeingänge in ein EtherCAT-Netzwerk einbindet. Die Kanäle lassen sich per Software als 8 differenzielle oder 16 single-ended Eingänge konfigurieren. Jeder Eingang akzeptiert Spannungs- oder Stromsignale in Bereichen von 0~10 V bis ±20 mA sowie 4~20 mA. Der Eingangsstatus wird über die Prozessdaten zurückgemeldet, sodass ein EtherCAT-Main-Device oder ein Konfigurationstool ihn direkt auslesen kann.Zwei RJ-45-Busanschlüsse ermöglichen die Verkettung der Module im Durchschleifbetrieb. Das reduziert den Verkabelungsaufwand und vereinfacht die Installation. Stern-, Linien- und Ringtopologien werden unterstützt, bei bis zu 100 m Abstand zwischen den Stationen über 100BASE-TX. Das Modul hat das EtherCAT-Konformitätstestwerkzeug bestanden. Der MCU verarbeitet den Netzwerkverkehr effizient mit On-the-fly-Verarbeitung und einer Zykluszeit von 1 ms.Das Modul eignet sich für Maschinenbauer und Systemintegratoren in den Bereichen Halbleiterfertigungsanlagen, Umformtechnik, Verpackungstechnik, Spritzguss, Montagesysteme, Drucktechnik und Robotik. Die steckbare Klemmleiste, die LED-Anzeigen und die Hutschienenmontage erleichtern den Einbau in Schaltschränke.AnwendungenHalbleiterfertigungsanlagenUmformtechnikVerpackungstechnikSpritzgussMontagesystemeDrucktechnikRobotik
