ECAT-M808-32AX PCI Express EtherCAT-MainDevice-Karte, 32-Achsen

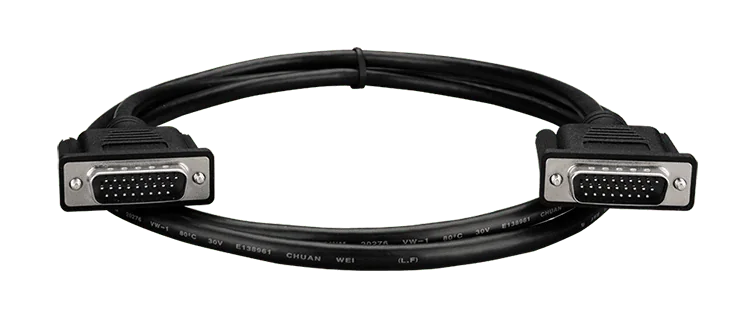

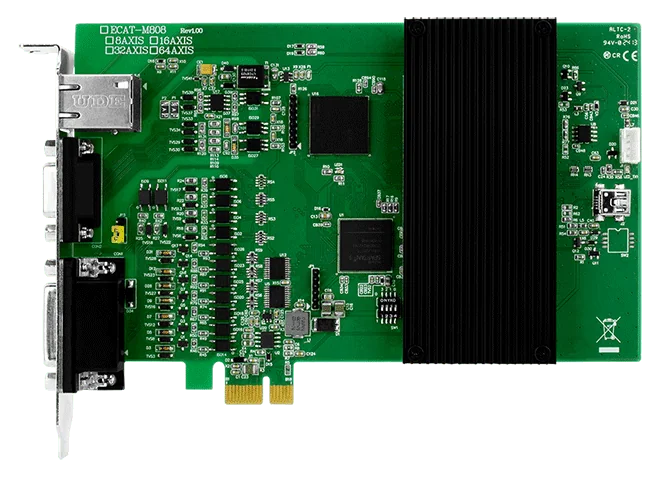

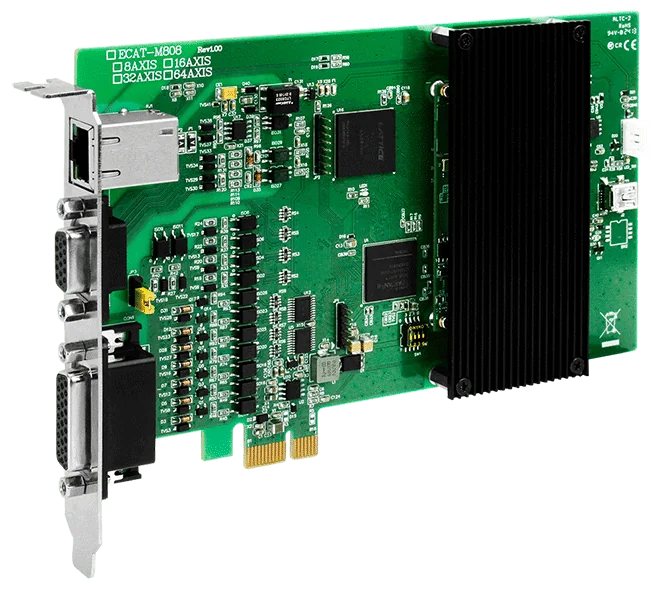

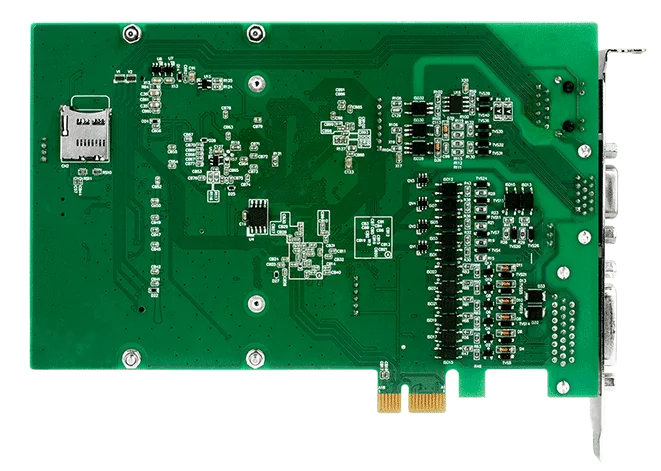

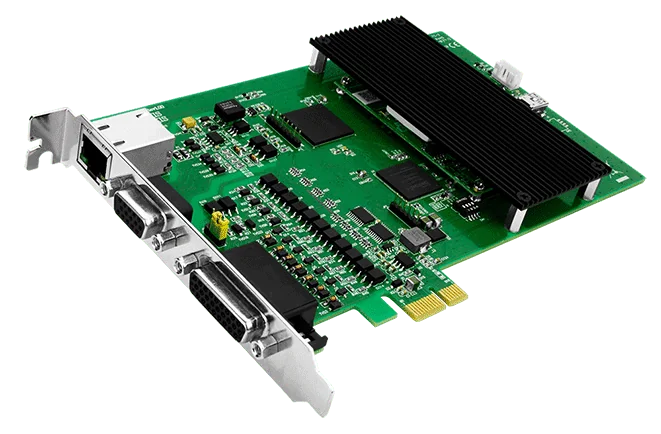

Die ECAT-M808-32AX/S CR ist eine PCI-Express-Karte, die einen PC in einen EtherCAT-MainDevice für bis zu 32 Achsen der Bewegungssteuerung verwandelt. Ihre integrierte CPU übernimmt die Verarbeitung der Achsen und E/A und entlastet so den Host-PC. Die Karte führt EtherCAT-Zyklen mit bis zu 0,5 ms aus und kann bis zu 512 Slaves in einem einzigen Netzwerk verwalten.Onboard stellt die Karte 13 digitale Eingänge, 13 digitale Ausgänge und zwei Encoder-Schnittstellen mit Compare-Trigger-Ausgängen bereit. Zu den Bewegungsfunktionen gehören synchronisierte Bewegung mit E-GEAR und E-CAM, virtuelle Achsen und lineare Mehrachsen-Interpolation. Damit eignet sie sich sowohl für die koordinierte Maschinenbewegung als auch für die allgemeine E/A-Steuerung.Eine zweite CPU sorgt für die EtherCAT-Kommunikationssicherung: Die EtherCAT-Kommunikation und die Prozessrezepte laufen weiter, wenn das Betriebssystem oder ein Programm abstürzt. Das eignet sich für Ingenieure, die Bewegungs- oder Datenerfassungssysteme aufbauen, deren Netzwerk stabil bleiben muss. Die Variante /S enthält einen DN-26 sowie Kabel.AnwendungenBewegungssteuerungE/A-SteuerungDatenerfassungssystem

ECAT-M808-16AX CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Motion- und I/O-Steuerung. Sie steuert bis zu 16 Achsen und bis zu 512 EtherCAT-Slaves, mit synchronisierten Motion-Funktionen wie E-GEAR und E-CAM. Die Karte verfügt über eine eigene CPU, die EtherCAT- und Motion-Last vom Host-PC übernimmt.Auf der Karte stehen 13 digitale Eingänge, 13 digitale Ausgänge und 2 Encoder-Schnittstellen mit Compare-Trigger-Ausgängen zur Verfügung. Damit lassen sich Achssteuerung und lokale I/O in einem einzigen PCIe-Steckplatz kombinieren. Eine zweite CPU mit EtherCAT-Kommunikationserhaltungstechnologie ist so ausgelegt, dass EtherCAT-Kommunikation und Prozessrezepturen auch bei einem Absturz des Betriebssystems oder der Anwendung weiterlaufen.Diese Bestellnummer wird ohne Kabel und Tochterplatine geliefert. Wählen Sie die Variante -16AX CR, wenn Sie ein 16-Achsen-MainDevice benötigen und die Verkabelung und Tochterplatine separat beschaffen möchten, oder die Version /S, wenn die Kabel DN-26 und CA im Lieferumfang enthalten sein sollen.AnwendungenMotion-SteuerungI/O-SteuerungDatenerfassungssystem

ECAT-M808-16AX/S CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Motion- und I/O-Steuerung. Die integrierte CPU übernimmt die Mehrachs-Bewegungs- und I/O-Funktionen direkt auf der Karte, wodurch die Rechenlast des Host-PCs reduziert wird.Die Karte unterstützt bis zu 16 Achsen, bis zu 512 EtherCAT-Knoten und EtherCAT-Zykluszeiten bis hinunter zu 0,5 ms. Zu den Motion-Funktionen gehören synchronisierte Bewegung mit E-GEAR und E-CAM, virtuelle Achsen und mehrachsige Linearinterpolation. Eine zweite CPU sorgt für die EtherCAT-Kommunikationssicherung: Die Buskommunikation und Prozessrezepturen können weiterlaufen, falls das Betriebssystem oder eine Anwendung abstürzt.Auf der Karte stehen 13 digitale Eingänge, 13 digitale Open-Collector-Ausgänge und zwei 32-Bit-Encoder-Schnittstellen mit Compare-Trigger-Ausgängen zur Verfügung. Diese Version wird mit einem DN-26 und zwei Kabeln geliefert. Hinweis: Die Basis-Bestellcodes enthalten weder Kabel noch Tochterplatine.AnwendungenMotion-SteuerungI/O-SteuerungDatenerfassungssysteme

ECAT-M808-64AX CR ist eine PCI-Express-EtherCAT-MainDevice-Karte, mit der ein PC Mehrachs-Bewegungs- und I/O-Steuerungen über EtherCAT ausführen kann. Die integrierte CPU übernimmt die Bewegungs- und I/O-Funktionen und entlastet so den Host-PC. Die Karte unterstützt bis zu 64 Achsen und bis zu 512 Slave-Knoten, bei einer EtherCAT-Zykluszeit von bis zu 0,5 ms.Synchronisierte Bewegungen sind über die Funktionen E-GEAR und E-CAM verfügbar, ergänzt durch virtuelle Achsen und lineare Mehrachsinterpolation. Die onboard vorhandene I/O umfasst 13 digitale Eingänge und 13 digitale Ausgänge sowie zwei 32-Bit-Encoderschnittstellen mit Compare-Trigger-Ausgang. Eine zweite CPU sorgt für die EtherCAT-Kommunikationsaufrechterhaltung, sodass die EtherCAT-Verbindung und das Prozessrezept auch dann weiterlaufen, wenn das Betriebssystem oder eine Anwendung abstürzt.Diese Bestellnummer wird laut Bestellinformation ohne Kabel und Tochterplatine geliefert. Die Karte trägt die Kennzeichnungen CE, UKCA, RoHS und WEEE und ist für einen Betriebstemperaturbereich von 0 ~ +60 °C ausgelegt.AnwendungenBewegungssteuerungI/O-SteuerungDatenerfassungssystem
