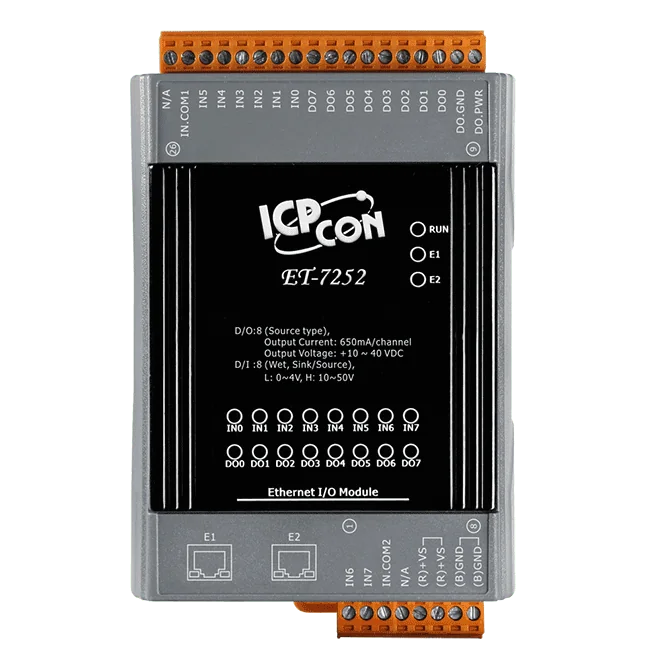

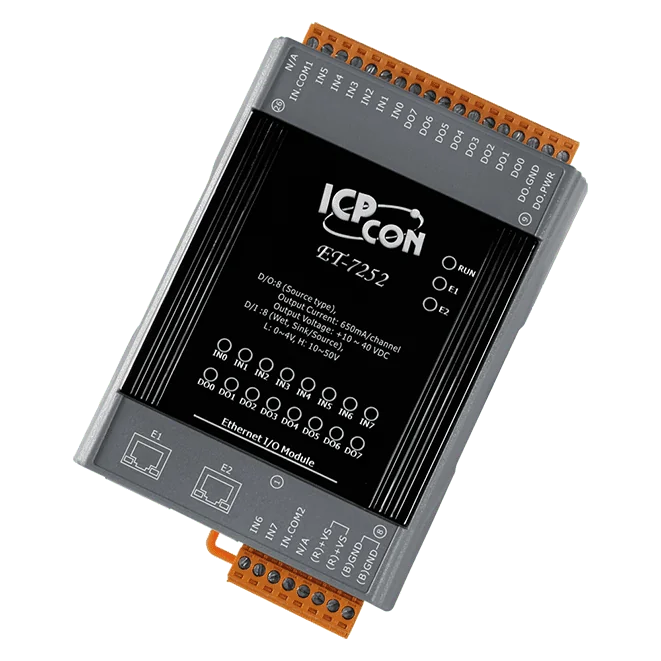

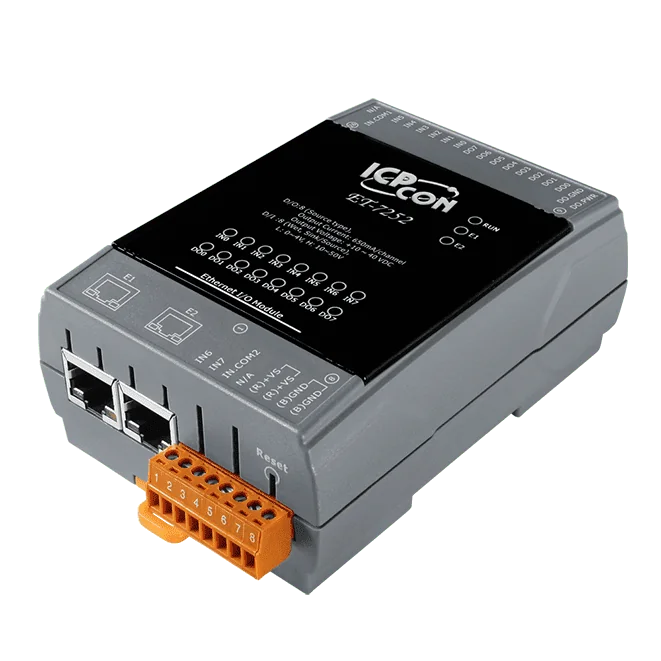

ET-7252 Ethernet-I/O-Modul mit 2-Port-Switch, 8-Kanal-DI und 8-Kanal-DO

Das ET-7052 CR ist ein Ethernet-Remote-I/O-Modul, das acht Digitaleingänge für Nassschaltkontakte, die jeweils als 32-Bit-Zähler nutzbar sind, mit acht digitalen Ausgängen vom Typ Source kombiniert. Jeder Ausgangskanal kann eine Last von bis zu 650 mA treiben. Die Einschalt- und Sicherheitswerte der Ausgänge sind programmierbar, sodass das Modul bei Kommunikationsverlust so konfiguriert werden kann, dass es einen definierten Zustand beibehält.Der integrierte Webserver und die Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser, während Modbus TCP und Modbus UDP eine unkomplizierte Integration in übergeordnete Systeme und Steuerungen bieten. Die optische Isolation mit 2500 VDC auf der E/A-Seite und 1500 VDC auf der Ethernet-Seite ermöglicht den Einsatz dort, wo gefährliche Spannungen vorliegen, wobei jedoch keine Kanal-zu-Kanal-Isolation vorgesehen ist.Das ET-7052 CR eignet sich für die Gebäude-, Fabrik- und Maschinenautomatisierung, die Fernwartung und -diagnose sowie Prüfgeräte. Es wird auf einer DIN-Schiene montiert und über einen Schraubklemmenblock mit +10 ~ +30 VDC versorgt; der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7052 CR ist ein PoE-gespeistes Ethernet-I/O-Modul für Ingenieure, die acht digitale Eingänge und acht digitale Ausgänge in einem Modbus-Netzwerk benötigen. Jeder Eingangskanal verarbeitet Nasskontakt-Signale und kann Impulse mit einem 32-Bit-Zähler erfassen, während jeder Ausgangskanal ein Source-Typ-Treiber mit einer Belastbarkeit von 650 mA pro Kanal bei 25 °C ist.Das Ausgangsverhalten lässt sich für Anlauf- und Fehlerzustände konfigurieren, mit einem programmierbaren Einschaltwert und einem Sicherheitswert für jeden digitalen Ausgang. Ein integrierter Webserver mit Web-HMI, Zugriffskontrolle über ID, Passwort und IP-Filter sowie doppelte Watchdogs (Modul und Kommunikation) unterstützen Inbetriebnahme und Überwachung.Stromversorgung über Power over Ethernet (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit 12 ~ 48 VDCNasskontakt-Eingänge mit Zählfunktion bis 500 HzSource-Typ-Ausgänge mit KurzschlussschutzDas Modul bietet eine optische Isolation von 2500 VDC zum Schutz der I/O vor transienten Überspannungen, jedoch keine Kanal-zu-Kanal-Isolation. Laut Hersteller kann es in Umgebungen mit gefährlichen Spannungen eingesetzt werden.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7252 CR ist ein PoE-Ethernet-I/O-Modul zur Fernüberwachung und Steuerung diskreter Signale. Seine acht nassschaltenden digitalen Eingänge können jeweils als 32-Bit-Zähler arbeiten, und seine acht digitalen Ausgänge vom Typ Source schalten jeweils bis zu 650 mA bei 25 °C. Dadurch eignet es sich, Feldlasten direkt vom Modul aus anzusteuern.Jeder Ausgangskanal verfügt über einen programmierbaren Einschaltwert und Sicherheitswert, sodass die Ausgänge beim Hochfahren oder bei einem Kommunikationsfehler in einen definierten Zustand versetzt werden können. Zwischen I/O und Modul ist eine optische Trennung von 2500 VDC vorhanden, die Kanäle untereinander sind jedoch nicht galvanisch getrennt. Laut Hersteller kann das Modul auch dort eingesetzt werden, wo gefährliche Spannungen anliegen.Die Vernetzung übernimmt ein 2-Port-10/100-Base-TX-Switch mit LAN-Bypass, der Daisy-Chain-Topologien unterstützt. Die Stromversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC; das Modul ist für die Montage auf DIN-Schienen ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüftechnik

Das ET-7250A ist ein Ethernet-I/O-Modul der Serien ET-7000/ET-7200, das 12 digitale Eingänge und 6 digitale Ausgänge in ein Modbus-TCP/UDP-Netzwerk einbindet. Der integrierte Webserver und das Web-HMI ermöglichen die Überwachung und Steuerung der I/Os über einen Browser; das Modul kann zudem von HMI-, SCADA- und SPS-Software über Ethernet gelesen oder angesteuert werden.Jeder digitale Eingang akzeptiert potenzialfreie oder potenzialbehaftete Kontaktsignale und lässt sich als 32-Bit-Zähler konfigurieren, mit einem maximalen Zählerstand von 4.294.967.295 und einer Frequenz von 100 Hz. Die sechs Ausgänge sind als isolierte Open-Collector-Kanäle in Sink-Ausführung ausgeführt, mit 500 mA pro Kanal belastbar und mit programmierbaren Einschalt- und Sicherheitswerten.Zwei RJ-45-Switch-Ports mit LAN-Bypass erlauben es, das Modul ohne externen Switch in der Ethernet-Leitung weiterzuschleifen (Daisy-Chain). Die Isolation beträgt 1500 VDC auf Ethernet und 2500 VDC auf der I/O-Seite. Die Versorgung erfolgt mit +12 ~ +48 VDC; das Gerät ist für die Hutschienenmontage ausgelegt und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
