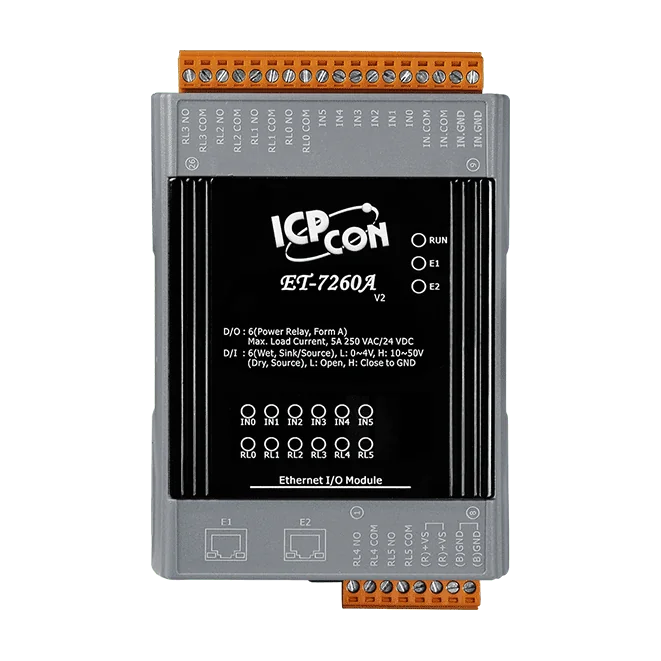

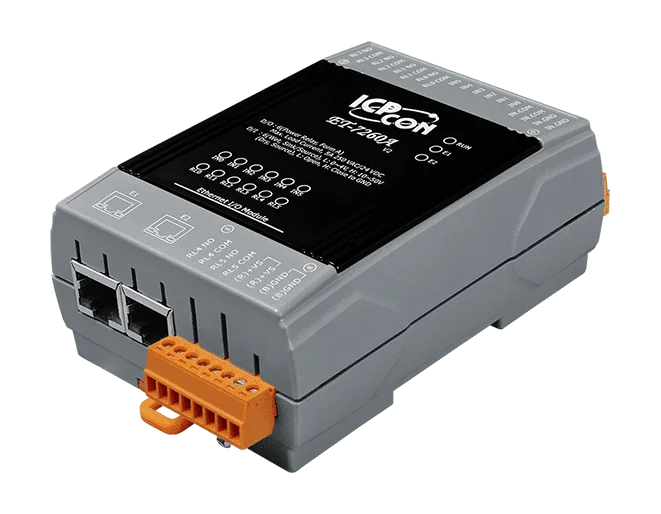

ET-7260A Ethernet-I/O-Modul, 2-Port-Switch, 6-Kanal-DI, 6-Kanal-Leistungsrelais

Das PET-7260A vereint Ethernet-Netzwerkanbindung, digitale Eingangszählung und Leistungsrelais-Schaltung in einem Hutschienenmodul. Der integrierte Webserver mit Web-HMI ermöglicht die Konfiguration über einen Browser. Die Fernsteuerung erfolgt über Modbus TCP oder Modbus UDP, sodass sich das Modul problemlos in HMI-, SCADA-, SPS- und andere industrielle Steuerungssoftware einbinden lässt.Die beiden integrierten 10/100-Base-TX-Switch-Ports mit LAN-Bypass erlauben es, Module in Reihe zu schalten oder das Netzwerk entlang der Ethernet-Leitung zu erweitern, ohne einen externen Switch zu benötigen. Die Spannungsversorgung erfolgt wahlweise über IEEE 802.3af Power-over-Ethernet (Klasse 1) über ein Kupferkabel oder über eine Schraubklemme mit +12 ~ +48 VDC.Die sechs potentialfreien oder potentialbehafteten Eingänge können als Zähler genutzt werden. Die sechs Schließer-Leistungsrelais (Form A) sind für ohmsche Lasten mit 5 A @ 250 VAC/24 VDC spezifiziert. Dualer Watchdog, I/O-Paarverbindung und 3000 VDC I/O-Isolation unterstützen einen zuverlässigen Betrieb im Schaltschrank.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnoseTesteinrichtungen

Das ET-7060 CR kombiniert sechs Digitaleingänge für Nassschaltkontakte mit sechs Leistungsrelais vom Typ Schließer (Form A) in einem über Ethernet angebundenen Hutschienenmodul. Jeder Eingang kann auch als 32-Bit-Zähler betrieben werden, was sich für Impulszählung und Zustandsüberwachung bei Automatisierungs- und Fernüberwachungsaufgaben eignet. Relaisstatus beim Einschalten und Sicherheitswerte sind programmierbar, sodass Ausgänge beim Start des Moduls oder bei Kommunikationsverlust in einen definierten Zustand gesetzt werden können.Die Kommunikation erfolgt über einen 10/100-Base-TX-RJ-45-Anschluss mit Modbus TCP oder Modbus UDP. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung über den Browser, während zwei Watchdogs (Modul und Kommunikation, beide programmierbar) zur Systemzuverlässigkeit beitragen. Der Zugriff lässt sich über ID, Passwort und IP-Filter einschränken.Die Isolation beträgt 3000 VDC für die E/A und 1500 VDC für Ethernet, eine Isolation zwischen den Kanälen besteht nicht. Beim Schalten induktiver Lasten sollte für DC-Lasten eine Freilaufdiode bzw. für AC-Lasten ein Metalloxid-Varistor vorgesehen werden, um die Relaiskontakte zu schützen und die Relaislebensdauer zu verlängern.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

ET-7260 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das sechs digitale Eingänge für Nassschaltkontakte mit sechs Leistungsrelais vom Typ Schließer (Form A) kombiniert. Jeder Eingang kann als 32-Bit-Zähler konfiguriert werden, was sich für Impulszählung und Zustandsüberwachung an verteilten Maschinen und Schaltschränken eignet.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Module entlang einer Netzwerkleitung in Reihe zu verschalten. Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP; ein integrierter Webserver und eine Web-HMI unterstützen Konfiguration und Überwachung. Doppelte Watchdogs sowie programmierbare Einschalt- und Sicherheitswerte für die Relais helfen dem Modul, im Fehlerfall vorhersehbar zu reagieren.Die Isolation beträgt 1500 VDC für Ethernet und 3000 VDC für I/O, die Eingangskanäle sind jedoch untereinander nicht galvanisch getrennt. Beim Schalten induktiver Lasten sollten zum Schutz der Relaiskontakte bei DC-Lasten eine Freilaufdiode und bei AC-Lasten ein Metalloxid-Varistor vorgesehen werden.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte

PET-7060 CR ist ein PoE-Ethernet-I/O-Modul, das sechs Nasskontakt-Digitaleingänge mit sechs Schließer-Leistungsrelais (Form A) in einem Hutschienengerät vereint. Jeder Eingangskanal kann als 32-Bit-Zähler genutzt werden, und die Einschalt- sowie Sicherheitswerte der Relais sind programmierbar. Damit eignet es sich für Fernschalt- und Überwachungsaufgaben in der Gebäude-, Fabrik- und Maschinenautomatisierung.Das Modul unterstützt Modbus TCP und Modbus UDP und verfügt über einen integrierten Webserver sowie eine Web-HMI zur Konfiguration und Statusanzeige. Die Dual-Watchdog- und I/O-Paarverbindungsfunktionen helfen, ein definiertes Verhalten bei Kommunikationsstörungen aufrechtzuerhalten. Die I/Os sind optisch mit einer Transientenüberspannungsfestigkeit von 3000 VDC isoliert, die Kanäle untereinander sind jedoch nicht galvanisch getrennt.Beim Schalten induktiver Lasten sollte bei Gleichstromlasten eine Freilaufdiode und bei Wechselstromlasten ein Metalloxid-Varistor vorgesehen werden. Ohne diesen Schutz kann die in der Last gespeicherte Energie die Relaiskontakte beschädigen und die Lebensdauer des Relais stark verkürzen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7260 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das sechs digitale Nasskontakt-Eingänge mit sechs Leistungsrelais in Schließerfunktion (Form A) kombiniert. Jeder Eingang kann als 32-Bit-Zähler genutzt werden, wodurch sich das Gerät für Impulszählung und Statusüberwachung über Modbus TCP oder Modbus UDP eignet.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass erlaubt es, das Modul in einer Netzwerkleitung durchzuschleifen. Relais-Einschaltwerte und Sicherheitswerte sind programmierbar. Die I/Os sind optisch mit 3000 VDC gegen transiente Überspannungen isoliert; die Eingangskanäle sind untereinander jedoch nicht isoliert.Jedes Relais ist für 5 A bei 250 VAC/24 VDC bei ohmscher Last ausgelegt. Beim Schalten induktiver Lasten sollte für DC-Lasten eine Freilaufdiode und für AC-Lasten ein Metalloxid-Varistor vorgesehen werden, um die Relaiskontakte zu schützen und die Lebensdauer des Relais zu verlängern.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
