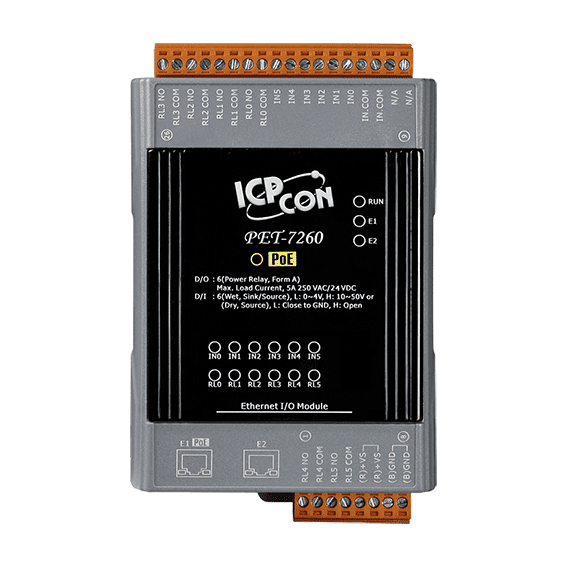

PET-7260 PoE-Ethernet-I/O-Modul, 6-Kanal-DI und 6-Kanal-Leistungsrelais

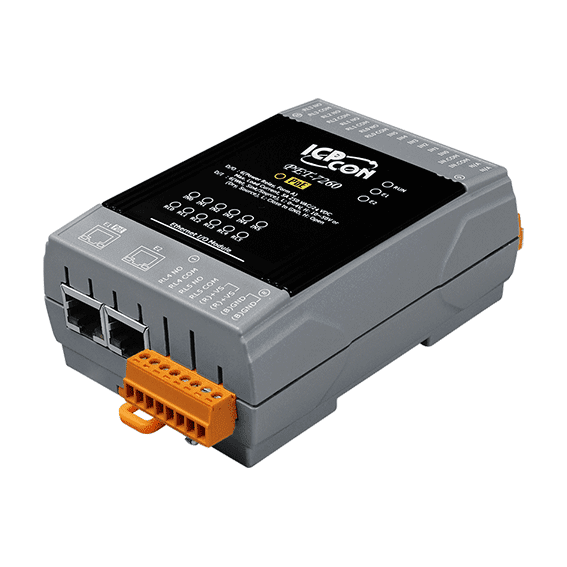

Das PET-7260A vereint Ethernet-Netzwerkanbindung, digitale Eingangszählung und Leistungsrelais-Schaltung in einem Hutschienenmodul. Der integrierte Webserver mit Web-HMI ermöglicht die Konfiguration über einen Browser. Die Fernsteuerung erfolgt über Modbus TCP oder Modbus UDP, sodass sich das Modul problemlos in HMI-, SCADA-, SPS- und andere industrielle Steuerungssoftware einbinden lässt.Die beiden integrierten 10/100-Base-TX-Switch-Ports mit LAN-Bypass erlauben es, Module in Reihe zu schalten oder das Netzwerk entlang der Ethernet-Leitung zu erweitern, ohne einen externen Switch zu benötigen. Die Spannungsversorgung erfolgt wahlweise über IEEE 802.3af Power-over-Ethernet (Klasse 1) über ein Kupferkabel oder über eine Schraubklemme mit +12 ~ +48 VDC.Die sechs potentialfreien oder potentialbehafteten Eingänge können als Zähler genutzt werden. Die sechs Schließer-Leistungsrelais (Form A) sind für ohmsche Lasten mit 5 A @ 250 VAC/24 VDC spezifiziert. Dualer Watchdog, I/O-Paarverbindung und 3000 VDC I/O-Isolation unterstützen einen zuverlässigen Betrieb im Schaltschrank.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnoseTesteinrichtungen

Der ET-7260A CR ist ein Ethernet-I/O-Modul für die Fernüberwachung und Schaltung in verteilten Steuerungsnetzen. Sechs digitale Eingangs-/Zählerkanäle und sechs Leistungsrelaisausgänge mit Schließerkontakt (Form A) sind integriert, sodass ein einzelnes Gerät Feldkontakte auslesen und Lasten schalten kann, ohne eine zusätzliche I/O-Stufe zu benötigen.Jedes Modul verfügt über einen integrierten Webserver mit Web-HMI zur Konfiguration und unterstützt sowohl Modbus TCP als auch Modbus UDP. Dadurch lässt es sich in HMI-, SCADA-, SPS- und andere industrielle Steuerungssoftware integrieren. Die Zugriffskontrolle erfolgt über ID, Passwort und IP-Filterung; Kommunikationssicherheit ist als gelistete Funktion enthalten.Die beiden RJ-45-Ports bilden einen Ethernet-Switch mit LAN-Bypass, sodass Geräte ohne separaten Switch entlang einer Linie in Reihe geschaltet werden können. Doppelte Watchdogs, I/O-Paarverbindung sowie programmierbare Einschalt- und Sicherheitswerte für die Relais unterstützen einen robusten Betrieb. Das Modul wird auf DIN-Schiene montiert und akzeptiert +12 ~ +48 VDC.HmmAnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte

ET-7260 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das sechs digitale Eingänge für Nassschaltkontakte mit sechs Leistungsrelais vom Typ Schließer (Form A) kombiniert. Jeder Eingang kann als 32-Bit-Zähler konfiguriert werden, was sich für Impulszählung und Zustandsüberwachung an verteilten Maschinen und Schaltschränken eignet.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Module entlang einer Netzwerkleitung in Reihe zu verschalten. Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP; ein integrierter Webserver und eine Web-HMI unterstützen Konfiguration und Überwachung. Doppelte Watchdogs sowie programmierbare Einschalt- und Sicherheitswerte für die Relais helfen dem Modul, im Fehlerfall vorhersehbar zu reagieren.Die Isolation beträgt 1500 VDC für Ethernet und 3000 VDC für I/O, die Eingangskanäle sind jedoch untereinander nicht galvanisch getrennt. Beim Schalten induktiver Lasten sollten zum Schutz der Relaiskontakte bei DC-Lasten eine Freilaufdiode und bei AC-Lasten ein Metalloxid-Varistor vorgesehen werden.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte

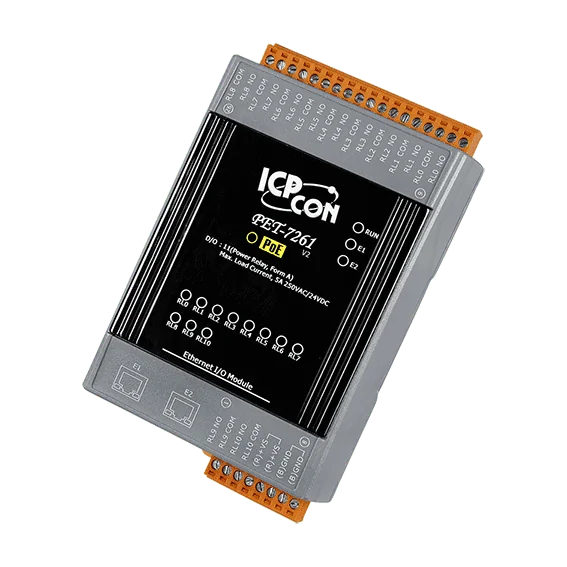

Das PET-7261 CR ist ein PoE-Ethernet-I/O-Modul, das 11 Leistungsrelais vom Typ Form A (SPST-Schließer) über Modbus TCP oder Modbus UDP schaltet. Jedes Relais ist für 5 A bei 250 VAC oder 24 VDC bei ohmscher Last ausgelegt. Damit eignet sich das Modul für Schaltaufgaben in der Gebäude-, Fabrik- und Maschinenautomation, ohne zusätzliche Schnittstellenebene.Die Relaisausgänge sind optisch isoliert, mit einem Überspannungsschutz von 3000 VDC. Die Kanäle untereinander sind nicht isoliert, weshalb das Modul vor allem dort geeignet ist, wo die Relaiskanäle ein gemeinsames Bezugspotenzial haben. Der Einschalt- und der Sicherheitswert jedes Relais sind programmierbar, sodass sich beim Hochfahren und bei Kommunikationsverlust ein definierter Ausgangszustand festlegen lässt. Das Modul ist für den Einsatz in Umgebungen mit gefährlichen Spannungen vorgesehen.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt die Verdrahtung im Daisy-Chain-Verfahren. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC. Die Konfiguration erfolgt über den integrierten Webserver. Das Modul verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
