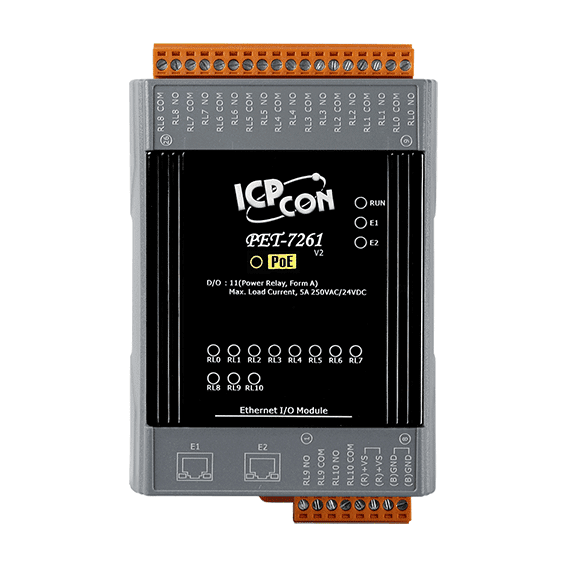

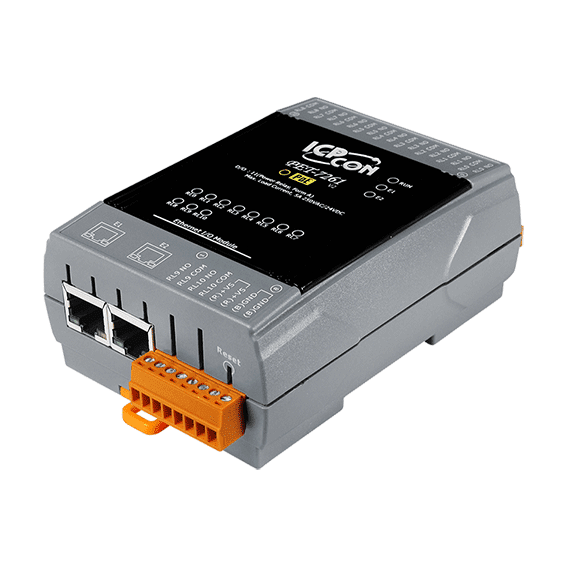

PET-7261 PoE Ethernet I/O-Modul, 11-kan. Relais-Ausgang Form A

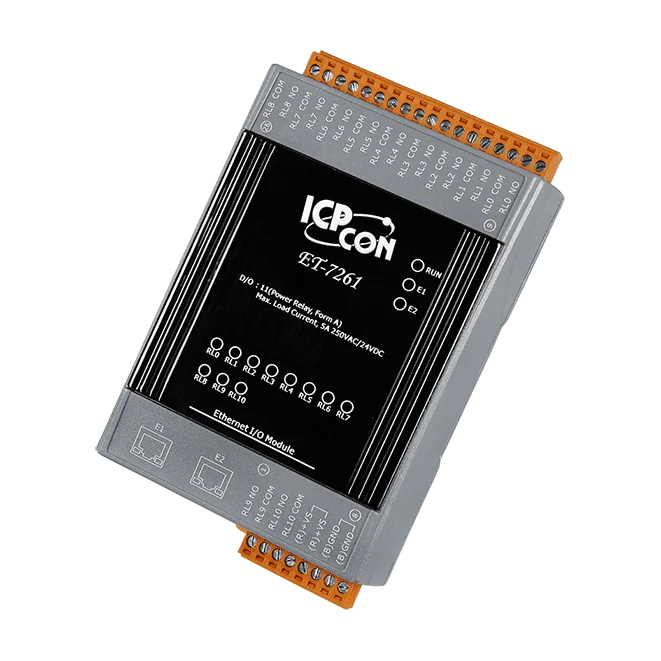

ET-7261 CR ist ein Ethernet-I/O-Modul, das 11 Form-A-Leistungsrelais über Modbus TCP oder Modbus UDP schaltet. Jedes Relais ist für ohmsche Lasten mit 5 A bei 250 VAC bzw. 24 VDC ausgelegt, mit einer Schaltzeit von maximal 10 ms und einer Abfallzeit von maximal 5 ms. Die Einschalt- und Sicherheitswerte der Relais sind programmierbar, sodass die Ausgänge beim Start des Moduls oder bei Kommunikationsverlust in einen definierten Zustand gebracht werden können.Der integrierte 2-Port-Switch mit LAN-Bypass ermöglicht die Verkettung der Module in einer Linie ohne separaten Switch. Das Gerät verfügt über einen integrierten Webserver und Web-HMI sowie Kommunikationssicherheit mit Zugriffskontrolle über ID, Passwort und IP-Filter. Ein doppelter Watchdog-Schutz und die I/O-Paarverbindung erweitern die Steuerungsmöglichkeiten des Moduls im Fehlerfall.Die Isolation beträgt 1500 VDC auf der Ethernet-Seite und 3000 VDC auf der I/O-Seite; die Relaiskanäle sind untereinander nicht isoliert. Das Modul wird mit +12 ~ +48 VDC betrieben, ist mit Verpolschutz ausgestattet, nimmt maximal 4,4 W auf und arbeitet im Bereich von -25 ~ +75 °C. Es wird auf DIN-Schiene in einem Gehäuse mit 76 x 120 x 42 mm montiert und trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7260 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das sechs digitale Nasskontakt-Eingänge mit sechs Leistungsrelais in Schließerfunktion (Form A) kombiniert. Jeder Eingang kann als 32-Bit-Zähler genutzt werden, wodurch sich das Gerät für Impulszählung und Statusüberwachung über Modbus TCP oder Modbus UDP eignet.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass erlaubt es, das Modul in einer Netzwerkleitung durchzuschleifen. Relais-Einschaltwerte und Sicherheitswerte sind programmierbar. Die I/Os sind optisch mit 3000 VDC gegen transiente Überspannungen isoliert; die Eingangskanäle sind untereinander jedoch nicht isoliert.Jedes Relais ist für 5 A bei 250 VAC/24 VDC bei ohmscher Last ausgelegt. Beim Schalten induktiver Lasten sollte für DC-Lasten eine Freilaufdiode und für AC-Lasten ein Metalloxid-Varistor vorgesehen werden, um die Relaiskontakte zu schützen und die Lebensdauer des Relais zu verlängern.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7260A vereint Ethernet-Netzwerkanbindung, digitale Eingangszählung und Leistungsrelais-Schaltung in einem Hutschienenmodul. Der integrierte Webserver mit Web-HMI ermöglicht die Konfiguration über einen Browser. Die Fernsteuerung erfolgt über Modbus TCP oder Modbus UDP, sodass sich das Modul problemlos in HMI-, SCADA-, SPS- und andere industrielle Steuerungssoftware einbinden lässt.Die beiden integrierten 10/100-Base-TX-Switch-Ports mit LAN-Bypass erlauben es, Module in Reihe zu schalten oder das Netzwerk entlang der Ethernet-Leitung zu erweitern, ohne einen externen Switch zu benötigen. Die Spannungsversorgung erfolgt wahlweise über IEEE 802.3af Power-over-Ethernet (Klasse 1) über ein Kupferkabel oder über eine Schraubklemme mit +12 ~ +48 VDC.Die sechs potentialfreien oder potentialbehafteten Eingänge können als Zähler genutzt werden. Die sechs Schließer-Leistungsrelais (Form A) sind für ohmsche Lasten mit 5 A @ 250 VAC/24 VDC spezifiziert. Dualer Watchdog, I/O-Paarverbindung und 3000 VDC I/O-Isolation unterstützen einen zuverlässigen Betrieb im Schaltschrank.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnoseTesteinrichtungen

Das PET-7267 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das acht Leistungsrelais vom Typ Form A (SPST-Schließer) schaltet. Jedes Relais ist für 5 A bei 250 VAC oder 24 VDC für ohmsche Lasten ausgelegt. Das Modul eignet sich damit für die direkte Ansteuerung von Verbrauchern mit Netzspannung in Gebäude- und Maschinenschaltschränken. Sowohl der Relais-Einschaltwert als auch der Sicherheitswert sind programmierbar, sodass jeder Ausgang beim Einschalten und im sicheren Zustand einen definierten Zustand einnehmen kann.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP. Ein 2-Port-10/100-Base-TX-Switch mit LAN-Bypass erlaubt die Durchschleifung des Moduls im Netzwerk, und eine Zugriffskontrolle (ID, Passwort und IP-Filter) beschränkt den Zugang. Ein integrierter Webserver und eine Web-HMI ermöglichen den Zugriff auf das Modul über einen Browser, ein doppelter Watchdog überwacht Modul und Kommunikation. Die optische Isolation ist mit 3000 VDC zum Schutz vor transienten Überspannungen spezifiziert, die Relaiskanäle sind untereinander jedoch nicht isoliert.Das Modul akzeptiert PoE (IEEE 802.3af, Klasse 1) oder eine Versorgung von +12 ~ +48 VDC über eine Klemmleiste, die maximale Leistungsaufnahme beträgt 4,1 W. Es wird auf einer DIN-Schiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C. Typische Anwendungen sind Gebäudeautomation, Fabrik- und Maschinenautomatisierung, Fernwartung und Ferndiagnose sowie Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
