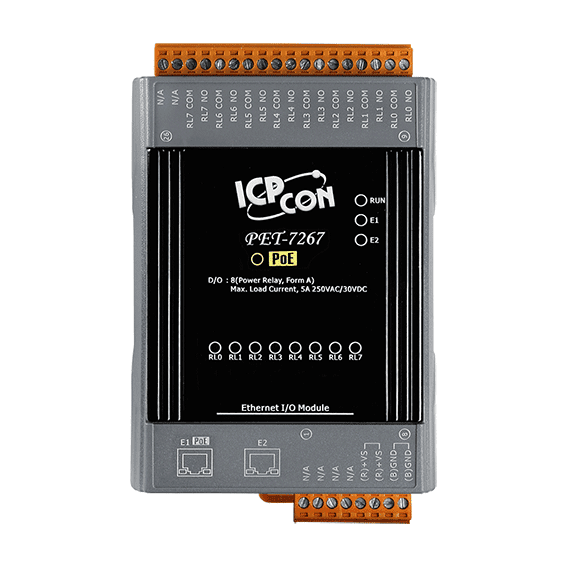

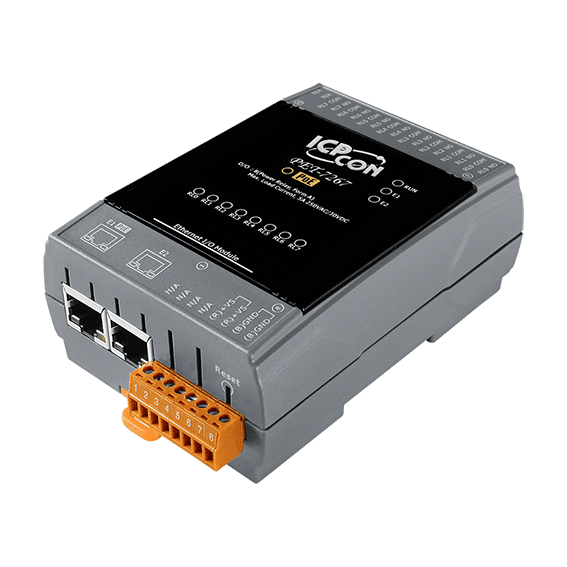

PET-7267 PoE-Ethernet-I/O-Modul, 8-Kanal-Leistungsrelais-Ausgang (Form A)

ET-7067 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das Ingenieuren acht Leistungsrelaisausgänge vom Typ Schließer (SPST, Form A) bietet, jeweils ausgelegt für 5 A bei 250 VAC oder 24 VDC an ohmscher Last. Es ist für Schaltaufgaben in der Gebäude-, Fabrik- und Maschinenautomation vorgesehen, bei denen die Steuerung über Modbus TCP oder Modbus UDP mit dem Modul kommuniziert.Jedes Relais verfügt über einen eigenen programmierbaren Einschaltwert und Sicherheitswert, sodass die Ausgänge beim Hochfahren und bei Kommunikationsstörungen in einen definierten Zustand versetzt werden können. Die E/A-Seite ist optisch mit 3000 VDC isoliert, was einen Schutz vor transienten Überspannungen bietet, und das Modul kann dort eingesetzt werden, wo gefährliche Spannungen anliegen. Beachten Sie, dass zwischen den Relaiskanälen keine Kanal-zu-Kanal-Isolation vorhanden ist.Die Versorgung erfolgt über eine Klemmleiste mit +10 ~ +30 VDC und Verpolschutz. Das Modul verfügt über einen integrierten Webserver mit Web-HMI sowie Zugriffskontrolle über ID, Passwort und IP-Filter, außerdem über doppelte Watchdogs für das Modul und die Kommunikation. Es ist für den Betrieb von -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7267 CR schaltet Lasten über acht Leistungsrelais mit Schließerkontakt (Form A, SPST-NO), wobei jeder Kanal für ohmsche Lasten mit 5 A bei 250 VAC/24 VDC ausgelegt ist. Die Schalt- und Abfallzeiten der Relais betragen maximal 10 ms bzw. 5 ms. Das Modul wird über Ethernet mit Modbus TCP oder Modbus UDP konfiguriert.Ein integrierter 2-Port-Ethernet-Switch mit LAN-Bypass ermöglicht die Durchschleifung des Moduls im Netzwerk, was die Verkabelung in verteilten Anlagen vereinfacht. Der integrierte Webserver und das Web-HMI bieten Zugriff über den Browser; die Zugriffskontrolle erfolgt über ID, Passwort und IP-Filterung.Der Einschaltwert und der Sicherheitswert jedes Relais sind programmierbar, und die I/Os sind optisch mit 3000 VDC isoliert. Da keine Kanal-zu-Kanal-Trennung vorhanden ist, eignet sich das Modul für Anwendungen mit gefährlichen Spannungen, sofern die Verdrahtung entsprechend geplant wird. Zwei Watchdogs überwachen sowohl das Modul als auch die Kommunikation.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7067 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das Lasten über acht Relais mit Schließerkontakt (Form A, SPST-NO) schaltet. Jedes Relais ist für 5 A bei 250 VAC oder 24 VDC bei ohmscher Last ausgelegt. Damit eignet sich das Modul dazu, stromstärkere Geräte direkt über einen netzwerkgesteuerten Ausgang anzusteuern.Die Kommunikation erfolgt über einen 10/100-Base-TX-RJ-45-Port mit Modbus TCP oder Modbus UDP. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser. Die Zugriffskontrolle über ID, Passwort und IP-Filter hilft, Änderungen an den Einstellungen auf berechtigte Personen zu beschränken. Der duale Watchdog (Modul und Kommunikation, beide programmierbar) unterstützt die Wiederherstellung nach Fehlern.Die Relais-Einschaltwerte und Sicherheitswerte sind programmierbar, sodass die Ausgänge beim Hochfahren oder bei Kommunikationsverlust in einen definierten Zustand gebracht werden können. Die I/O ist mit 3000 VDC galvanisch getrennt, die Relaiskanäle sind untereinander jedoch nicht getrennt. Das Modul ist für die Gebäude-, Fabrik- und Maschinenautomatisierung, Fernwartung und Ferndiagnose sowie für Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7260 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das sechs digitale Nasskontakt-Eingänge mit sechs Leistungsrelais in Schließerfunktion (Form A) kombiniert. Jeder Eingang kann als 32-Bit-Zähler genutzt werden, wodurch sich das Gerät für Impulszählung und Statusüberwachung über Modbus TCP oder Modbus UDP eignet.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass erlaubt es, das Modul in einer Netzwerkleitung durchzuschleifen. Relais-Einschaltwerte und Sicherheitswerte sind programmierbar. Die I/Os sind optisch mit 3000 VDC gegen transiente Überspannungen isoliert; die Eingangskanäle sind untereinander jedoch nicht isoliert.Jedes Relais ist für 5 A bei 250 VAC/24 VDC bei ohmscher Last ausgelegt. Beim Schalten induktiver Lasten sollte für DC-Lasten eine Freilaufdiode und für AC-Lasten ein Metalloxid-Varistor vorgesehen werden, um die Relaiskontakte zu schützen und die Lebensdauer des Relais zu verlängern.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
