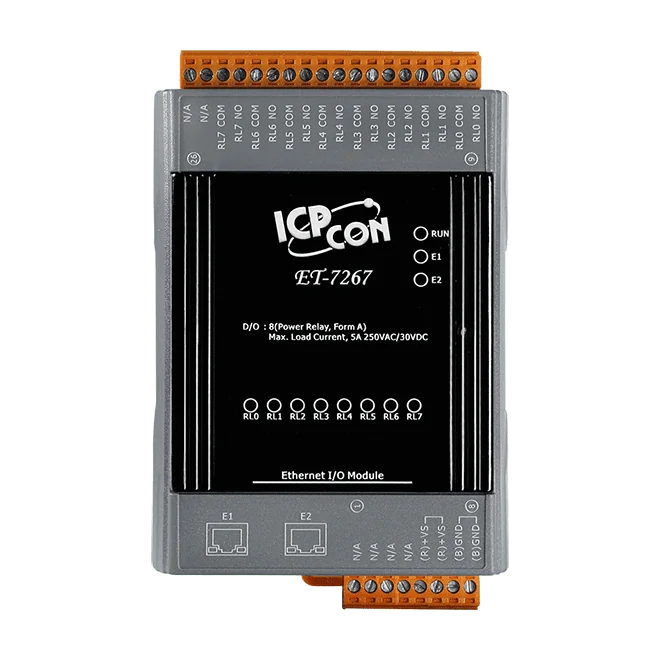

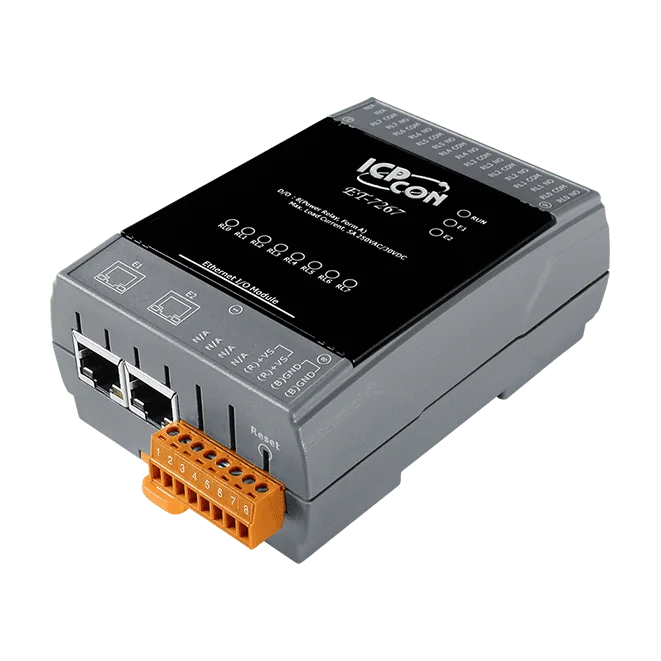

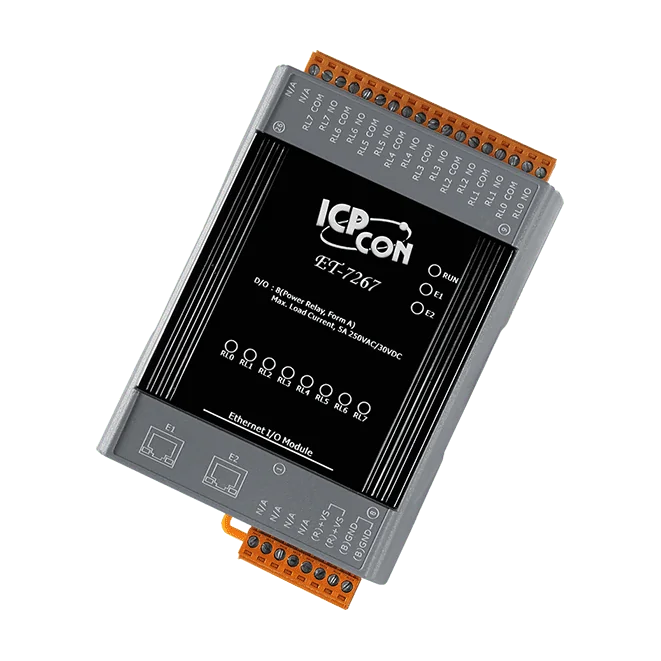

ET-7267 Ethernet-I/O-Modul, 8-Kanal Leistungsrelais mit 2-Port-Switch

ET-7067 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das Ingenieuren acht Leistungsrelaisausgänge vom Typ Schließer (SPST, Form A) bietet, jeweils ausgelegt für 5 A bei 250 VAC oder 24 VDC an ohmscher Last. Es ist für Schaltaufgaben in der Gebäude-, Fabrik- und Maschinenautomation vorgesehen, bei denen die Steuerung über Modbus TCP oder Modbus UDP mit dem Modul kommuniziert.Jedes Relais verfügt über einen eigenen programmierbaren Einschaltwert und Sicherheitswert, sodass die Ausgänge beim Hochfahren und bei Kommunikationsstörungen in einen definierten Zustand versetzt werden können. Die E/A-Seite ist optisch mit 3000 VDC isoliert, was einen Schutz vor transienten Überspannungen bietet, und das Modul kann dort eingesetzt werden, wo gefährliche Spannungen anliegen. Beachten Sie, dass zwischen den Relaiskanälen keine Kanal-zu-Kanal-Isolation vorhanden ist.Die Versorgung erfolgt über eine Klemmleiste mit +10 ~ +30 VDC und Verpolschutz. Das Modul verfügt über einen integrierten Webserver mit Web-HMI sowie Zugriffskontrolle über ID, Passwort und IP-Filter, außerdem über doppelte Watchdogs für das Modul und die Kommunikation. Es ist für den Betrieb von -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

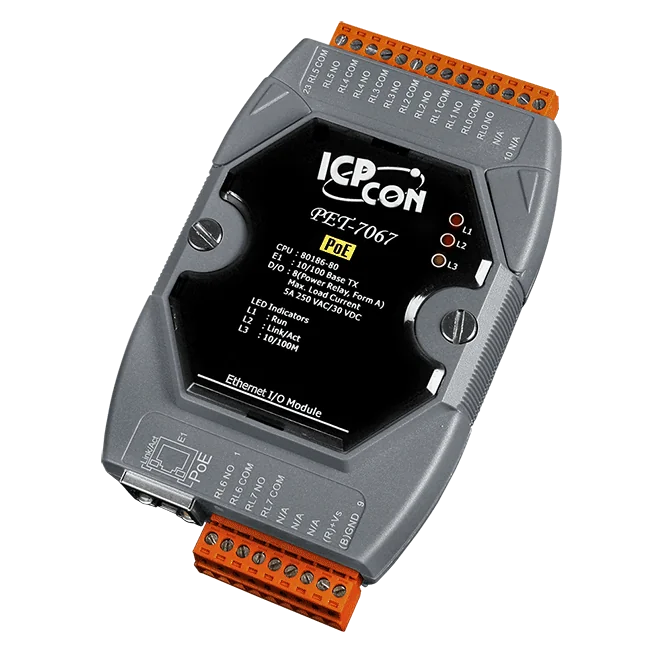

Das PET-7067 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das Lasten über acht Relais mit Schließerkontakt (Form A, SPST-NO) schaltet. Jedes Relais ist für 5 A bei 250 VAC oder 24 VDC bei ohmscher Last ausgelegt. Damit eignet sich das Modul dazu, stromstärkere Geräte direkt über einen netzwerkgesteuerten Ausgang anzusteuern.Die Kommunikation erfolgt über einen 10/100-Base-TX-RJ-45-Port mit Modbus TCP oder Modbus UDP. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser. Die Zugriffskontrolle über ID, Passwort und IP-Filter hilft, Änderungen an den Einstellungen auf berechtigte Personen zu beschränken. Der duale Watchdog (Modul und Kommunikation, beide programmierbar) unterstützt die Wiederherstellung nach Fehlern.Die Relais-Einschaltwerte und Sicherheitswerte sind programmierbar, sodass die Ausgänge beim Hochfahren oder bei Kommunikationsverlust in einen definierten Zustand gebracht werden können. Die I/O ist mit 3000 VDC galvanisch getrennt, die Relaiskanäle sind untereinander jedoch nicht getrennt. Das Modul ist für die Gebäude-, Fabrik- und Maschinenautomatisierung, Fernwartung und Ferndiagnose sowie für Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

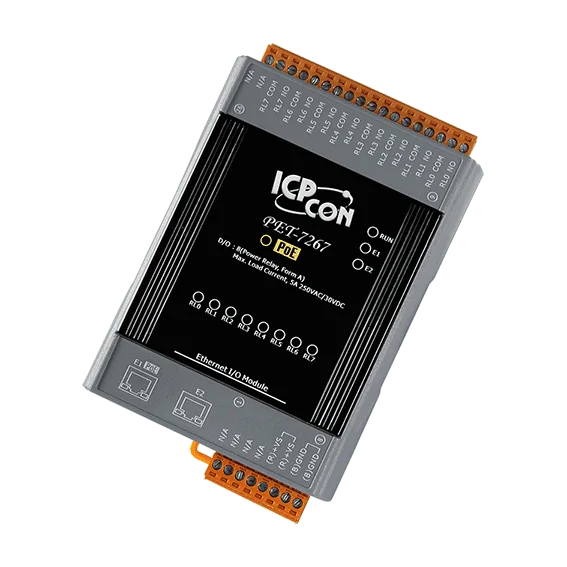

Das PET-7267 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das acht Leistungsrelais vom Typ Form A (SPST-Schließer) schaltet. Jedes Relais ist für 5 A bei 250 VAC oder 24 VDC für ohmsche Lasten ausgelegt. Das Modul eignet sich damit für die direkte Ansteuerung von Verbrauchern mit Netzspannung in Gebäude- und Maschinenschaltschränken. Sowohl der Relais-Einschaltwert als auch der Sicherheitswert sind programmierbar, sodass jeder Ausgang beim Einschalten und im sicheren Zustand einen definierten Zustand einnehmen kann.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP. Ein 2-Port-10/100-Base-TX-Switch mit LAN-Bypass erlaubt die Durchschleifung des Moduls im Netzwerk, und eine Zugriffskontrolle (ID, Passwort und IP-Filter) beschränkt den Zugang. Ein integrierter Webserver und eine Web-HMI ermöglichen den Zugriff auf das Modul über einen Browser, ein doppelter Watchdog überwacht Modul und Kommunikation. Die optische Isolation ist mit 3000 VDC zum Schutz vor transienten Überspannungen spezifiziert, die Relaiskanäle sind untereinander jedoch nicht isoliert.Das Modul akzeptiert PoE (IEEE 802.3af, Klasse 1) oder eine Versorgung von +12 ~ +48 VDC über eine Klemmleiste, die maximale Leistungsaufnahme beträgt 4,1 W. Es wird auf einer DIN-Schiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C. Typische Anwendungen sind Gebäudeautomation, Fabrik- und Maschinenautomatisierung, Fernwartung und Ferndiagnose sowie Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

ET-7260 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das sechs digitale Eingänge für Nassschaltkontakte mit sechs Leistungsrelais vom Typ Schließer (Form A) kombiniert. Jeder Eingang kann als 32-Bit-Zähler konfiguriert werden, was sich für Impulszählung und Zustandsüberwachung an verteilten Maschinen und Schaltschränken eignet.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Module entlang einer Netzwerkleitung in Reihe zu verschalten. Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP; ein integrierter Webserver und eine Web-HMI unterstützen Konfiguration und Überwachung. Doppelte Watchdogs sowie programmierbare Einschalt- und Sicherheitswerte für die Relais helfen dem Modul, im Fehlerfall vorhersehbar zu reagieren.Die Isolation beträgt 1500 VDC für Ethernet und 3000 VDC für I/O, die Eingangskanäle sind jedoch untereinander nicht galvanisch getrennt. Beim Schalten induktiver Lasten sollten zum Schutz der Relaiskontakte bei DC-Lasten eine Freilaufdiode und bei AC-Lasten ein Metalloxid-Varistor vorgesehen werden.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte
