FN990A28 5G/LTE M.2-Datenkartenmodul, NSA- und SA-Modus

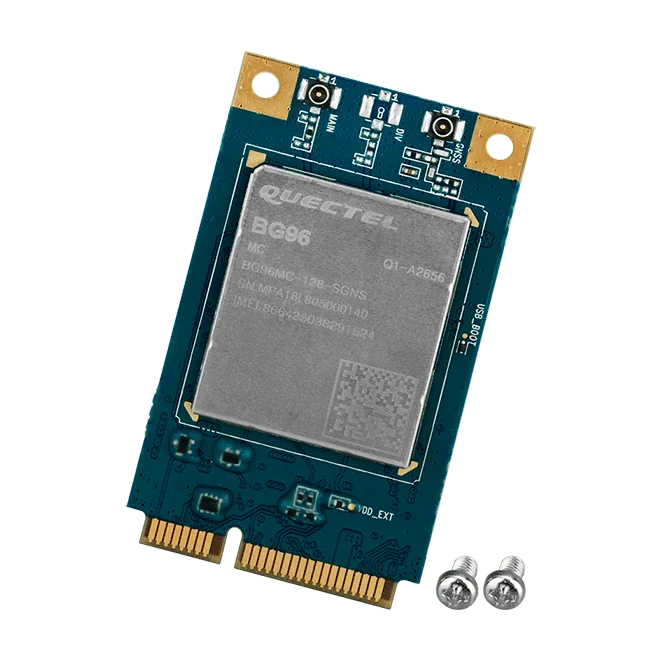

Das BG96 CR ist ein LPWA-Kommunikationsmodul, das LTE Cat M1, LTE Cat NB1 und EGPRS in einem Gerät vereint. Es basiert auf dem standardisierten Mini-PCI-Express-Kartenformat, sodass Hersteller Mobilfunkkonnektivität in ihre eigenen Designs integrieren können, ohne ein eigenes Platinenlayout entwickeln zu müssen.Im LTE-Betrieb unterstützt das Modul bis zu 375 Kbps im Downlink und 375 Kbps im Uplink. Die globale Frequenzbandabdeckung umfasst die 2G-GPRS-Bänder bei 850/900/1800/1900 MHz sowie eine breite Auswahl an FDD-LTE-Bändern, wobei für Cat M1 zusätzlich das TDD-Band B39 verfügbar ist. Ein besonders geringer Stromverbrauch ist ein zentrales Designmerkmal für batteriebetriebene oder leistungsbeschränkte Geräte.Für Teams, die ein bestehendes Design ersetzen, bietet das Modul einen Migrationspfad von GSM/GPRS-, UMTS/HSPA- und LTE-Modulen. Es arbeitet im Temperaturbereich von -35 °C bis +75 °C und trägt die Zertifizierungskennzeichnungen RED, FCC, RoHS und WEEE. Produktionsstandort ist China.AnwendungenOEM-Integration von Mobilfunkkonnektivität in GeräteLPWA-IoT-Geräte (Low-Power Wide-Area)

EC20-CE CR ist ein 4G-LTE-Modul der Kategorie 4 für Machine-to-Machine- und IoT-Anwendungen. Es nutzt den LTE-Funktionsumfang gemäß 3GPP Release 11 und liegt im standardmäßigen Mini-PCIe-Kartenformat vor, sodass es ohne eigenes Platinenlayout als Mobilfunk-Kommunikationsmodul in ein Host-Gerät eingebaut werden kann.Im LTE-Betrieb erreicht es bis zu 150 Mbit/s im Downlink und 50 Mbit/s im Uplink. Da es abwärtskompatibel zu EDGE- und GSM/GPRS-Netzen ist, kann das Modul auch in abgelegenen Gebieten ohne 4G- oder 3G-Abdeckung eine Verbindung herstellen. Unterstützte LTE-Bänder sind FDD B1/B3/B8 und TDD B38/B39/B40/B41, dazu WCDMA 900/2100 MHz und GSM 900/1800 MHz für ältere Netze.Der Betriebsbereich liegt bei -35 bis +75 °C, die Lagerung bei -40 bis +85 °C. Das Modul verfügt über die Zertifizierungen CCC, RoHS und WEEE und ist als in China hergestellt gekennzeichnet.AnwendungenM2M-KommunikationIoT-Geräte und GatewaysStandorte mit eingeschränkter oder fehlender 4G- oder 3G-Abdeckung

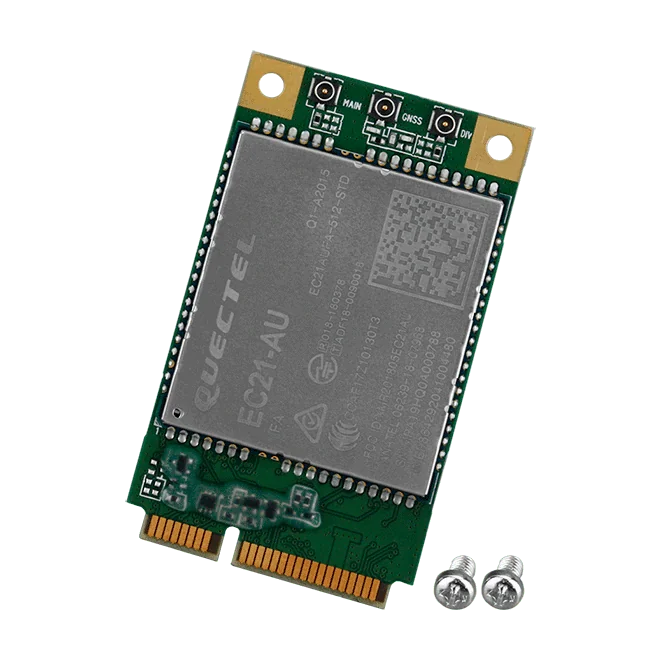

EC21-AU CR ist ein stromsparendes LTE-Modul der Kategorie 1 für M2M- und IoT-Produkte, die eine wirtschaftliche und effiziente Mobilfunkanbindung benötigen. Es unterstützt im 4G-LTE-Netz bis zu 10 Mbit/s im Downlink und 5 Mbit/s im Uplink. Es eignet sich für Anwendungen, bei denen die Datenrate weniger wichtig ist als eine stabile und zuverlässige Netzwerkverbindung.Das Modul verwendet den standardmäßigen Formfaktor PCI Express Mini Card (Mini PCIe), sodass es ohne eine kundenspezifische Schnittstelle in ein Gerätedesign integriert werden kann. Die 4G-Abdeckung umfasst die FDD-LTE-Bänder B1, B2, B3, B4, B5, B7, B8 und B28 sowie das TDD-LTE-Band B40. Für ältere Netze stellt es außerdem 3G WCDMA auf 850/900/1900/2100 MHz mit DC-HSPA+ bis 42 Mbit/s im Downlink bereit sowie 2G GPRS/EGPRS auf 850/900/1800/1900 MHz.Das kompakte Modul misst 30,0 x 51,0 x 4,9 mm (B x L x H) und arbeitet im Temperaturbereich von -35 °C bis +75 °C. Die Lagerung ist für -40 °C bis +85 °C ausgelegt. Es ist gemäß FCC, RoHS und WEEE zertifiziert und wird in China hergestellt.AnwendungenM2M- und IoT-GeräteAnwendungen, bei denen die Netzwerkrate nicht entscheidend ist, aber eine stabile und zuverlässige LTE-Verbindung erforderlich istBreitband-IoT-Produkte mit Bedarf an Mobilfunkanbindung

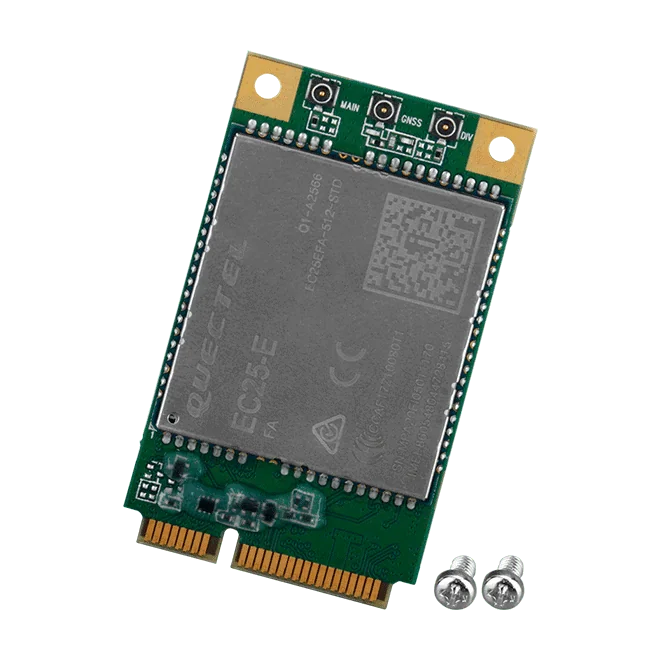

EC25-E CR ist ein LTE-Cat-4-Kommunikationsmodul für Ingenieure, die M2M- und IoT-Geräte mit Mobilfunkanbindung ausstatten. Das Standardformat als Mini-PCIe-Karte ermöglicht es Herstellern, Funkkonnektivität in ihre Geräte zu integrieren, ohne ein eigenes Trägerdesign entwickeln zu müssen.Das Modul unterstützt die LTE-FDD-Bänder B1, B3, B5, B7, B8 und B20 sowie die TDD-Bänder B38, B40 und B41 mit bis zu 150 Mbit/s im Downlink und 50 Mbit/s im Uplink. Die Abwärtskompatibilität zu GSM/GPRS- und EDGE-Netzen hält die Verbindung auch dort aufrecht, wo keine 4G- oder 3G-Abdeckung vorhanden ist.Das EC25-E CR verfügt über die Zertifizierungen RED, RoHS und WEEE und ist für einen Betriebstemperaturbereich von -35 °C bis +75 °C spezifiziert, die Lagerung ist von -40 °C bis +85 °C zulässig. Die Platinenabmessungen betragen 30,0 x 51,0 x 4,9 mm (B x L x H).AnwendungenM2M-KommunikationIoT-AnwendungenBreitband-IoT-GeräteEntfernte Geräte in Gebieten ohne 4G- oder 3G-Abdeckung
