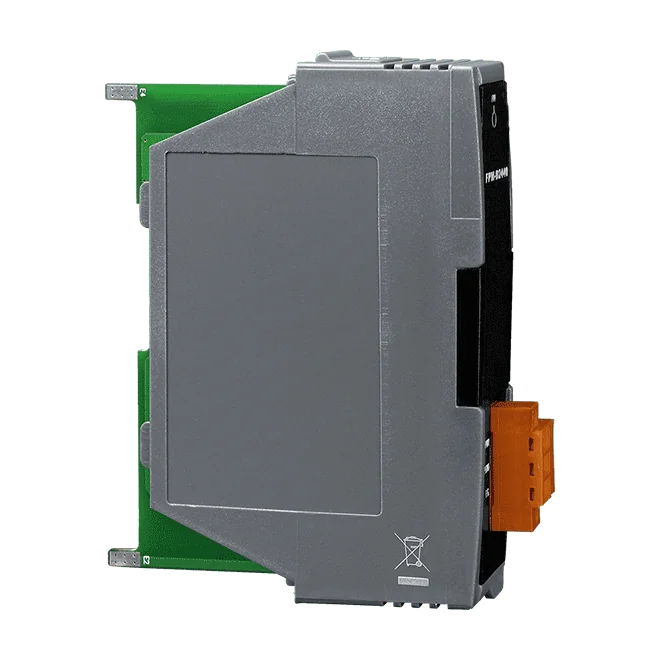

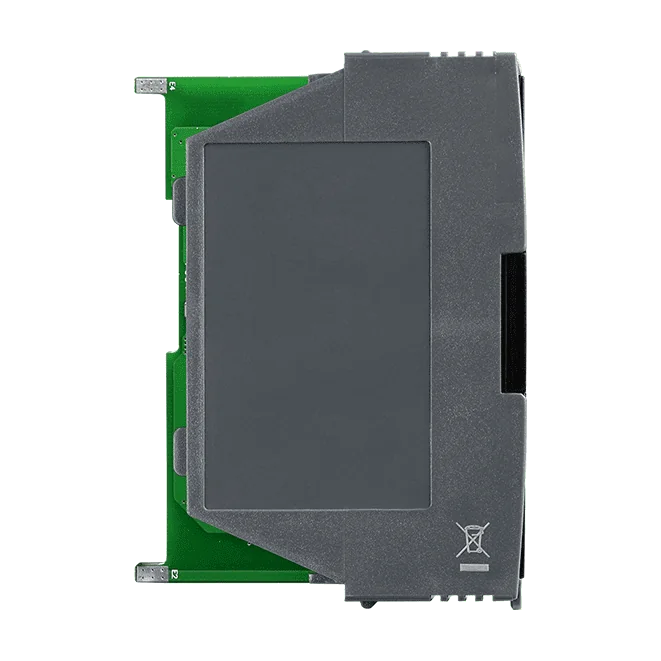

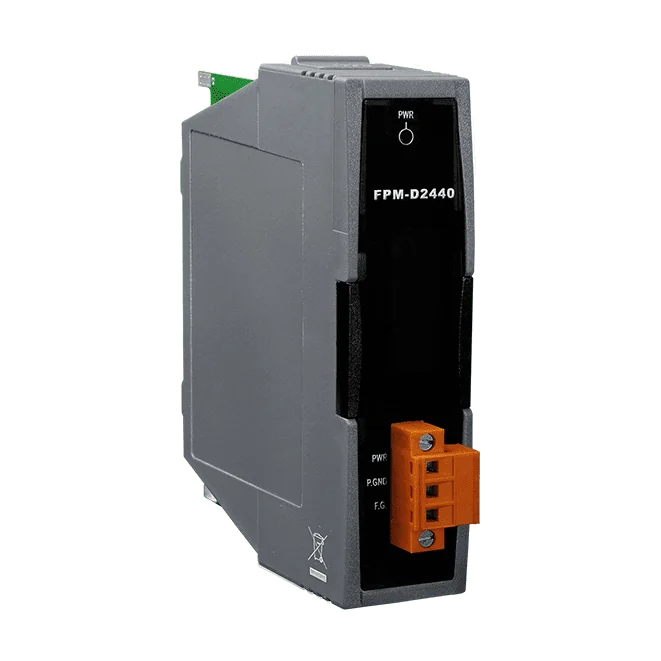

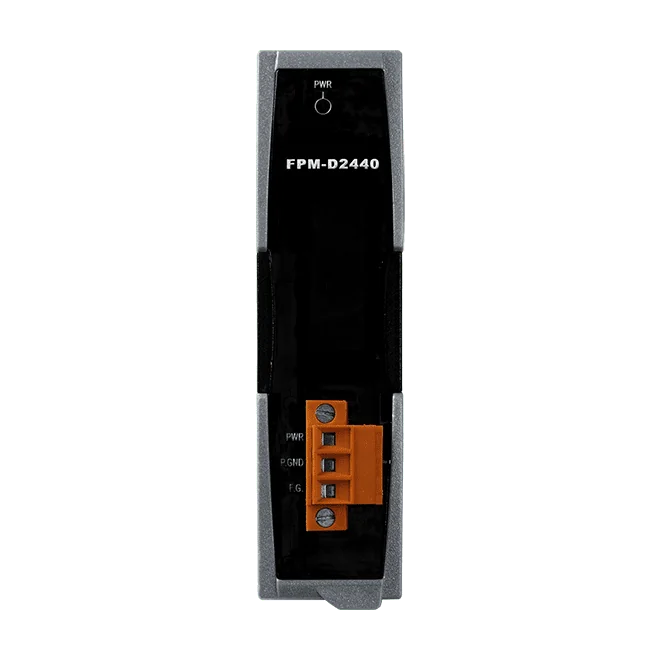

FPM-D2440 Feldstromversorgungsmodul, 24 VDC-Eingang für iDCS-8000-System

F-8015 CR ist ein 8-Kanal-RTD-Eingangsmodul für das System iDCS-8000. Es akzeptiert Pt100-, JPt100- und Pt1000-Sensoren, bietet eine Auflösung von 16 Bit und eine benutzerdefinierbare Ober- und Untergrenze für jeden Kanal, sodass der Eingangsbereich an die jeweilige Messung angepasst werden kann.Das Modul eignet sich für Anwendungen, bei denen Messgenauigkeit und Fehlerisolation wichtig sind. Jeder Eingang ist mit 3000 VDC sowohl gegenüber dem Backplane-Bus als auch gegenüber der Gehäusemasse isoliert, sodass ein Hochspannungs- oder Überstromfehler an einem Kanal voraussichtlich nicht auf andere Komponenten im System iDCS-8000 übergreift. Die Drahtbruch-Erkennung meldet unterbrochene Sensoranschlüsse.Die Unterstützung für Redundanz mit einer schnellen Umschaltzeit von unter 100 µs macht den F-8015 CR zu einer geeigneten Wahl für Konzepte, die eine kontinuierliche Temperaturüberwachung erfordern. Er wird typischerweise in der Gebäude-, Fabrik- und Maschinenautomation sowie in der Fern디agnose und Wartung und in Prüfeinrichtungen eingesetzt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das F-8017C1 CR ist ein Analogeingangsmodul mit 16 Bit Auflösung und acht differenziellen Stromkanälen. Es ist für 4~20 mA-Messumformer in iDCS-8000-Installationen mit Redundanzanforderungen konzipiert. Jeder Kanal ist galvanisch isoliert, sodass ein Fehler an einem Eingang vom Backplane und den übrigen Modulen des Systems ferngehalten wird.Stromeingänge können bis 25 % über den Messbereich ausgelesen werden, wobei die Genauigkeit im Übersteuerungsbereich nicht garantiert ist. Im Normalbereich spezifiziert das Modul eine Genauigkeit von ±0,05 % FSR und unterstützt eine Gesamtabtastrate von 500 Abtastungen pro Sekunde. Die redundante Umschaltung erfolgt in weniger als 100 µs, wodurch Messungen während eines Wechsels kontinuierlich bleiben.Geeignet für die Gebäude-, Fabrik- und Maschinenautomatisierung, Fernwartung und FernDiagnose sowie für Prüfeinrichtungen.Wählen Sie für die hier beschriebene RoHS-konforme Ausführung den Bestellcode mit dem Suffix CR.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFern-DiagnosePrüfeinrichtungen

Das F-8017C2 CR ist ein analoges Differenzeingangsmodul mit 16 Kanälen für Stromschleifen. Es erfasst 4 ~ 20 mA-Signale mit 16 Bit Auflösung und einer Genauigkeit von ±0,05 % FSR und kann Messwerte bis 25 % über dem Messbereich ausgeben, wobei die Genauigkeit in diesem Bereich nicht garantiert ist.Das Modul wurde für das System iDCS-8000 entwickelt und bietet Redundanz mit einer Umschaltzeit von unter 100 µs. Jeder Eingang ist galvanisch getrennt, mit 3000 VDC zwischen den Kanälen und dem Backplane-Bus, sodass ein Hochspannungs- oder Überstromfehler an einem Kanal andere Komponenten im System voraussichtlich nicht beeinträchtigt.Diese Variante bietet 16 Kanäle mit einer gemeinsamen Gesamtabtastrate von 1 kHz, Überstromschutz und einen Betriebsbereich von -25 °C ~ +75 °C. Sie eignet sich für Überwachungs- und Steuerungsaufgaben in der Gebäude-, Fabrik- und Maschinenautomation sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das F-8017CH CR ist ein analoges 8-Kanal-Eingangsmodul für 4~20-mA-Stromschleifen, ausgelegt für Anwendungen, bei denen sowohl die Signalintegrität als auch der Fernzugriff auf Feldgeräte wichtig sind. Die differenziellen 16-Bit-Eingänge bieten eine Genauigkeit von ±0,05 % FSR, und ein Überbereich von 25 % ermöglicht Messungen über den nominellen Messbereich hinaus, wobei die Genauigkeit in diesem Bereich jedoch nicht garantiert wird.Ein integrierter HART-Master ermöglicht die Kommunikation mit kompatiblen Feldgeräten in einer Monodrop-Topologie (Punkt-zu-Punkt). Konfigurations- und Diagnosedaten können so ohne separates HART-Modem aus der Ferne ausgelesen werden. Die Redundanzunterstützung und eine schnelle Umschaltzeit von unter 100 µs helfen, den I/O-Pfad in kritischen Anlagen verfügbar zu halten.Jeder Kanal ist mit 3000 VDC gegenüber dem Ausgang und dem Backplane-Bus sowie gegenüber dem Gehäuse (Frame Ground) isoliert. Fehler an einem Kanal bleiben lokal begrenzt und sollten sich nicht auf andere Komponenten im iDCS-8000-System auswirken. Die Bestellbezeichnung CR steht für das redundante 8-Kanal-Stromeingangsmodul mit isolierten Eingängen und HART-Master-Schnittstelle, RoHS-konform.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfanlagen
