GW-7553-M PROFIBUS DP zu Modbus TCP Gateway, Metallgehäuse

GW-7553-B verbindet ein PROFIBUS-DP-Netzwerk mit Modbus-TCP-Geräten. Gegenüber dem PROFIBUS-Master tritt es als DP-V0- und DP-V1-Slave auf, sodass bestehende PROFIBUS-Steuerungen Daten von Modbus-TCP-Geräten wie SPS, Sensoren und I/O-Modulen lesen und schreiben können.In jeder Richtung werden bis zu 240 Byte Eingangs- und Ausgangsdaten übertragen. Die Modbus-Seite unterstützt die Betriebsarten Master und Slave sowie die Formate RTU, ASCII und TCP. Die PROFIBUS-Übertragungsrate wird automatisch erkannt, die Stationsadresse (0 bis 126) wird entweder über DIP-Schalter eingestellt oder im EEPROM gespeichert.Das Gerät verfügt über einen integrierten Webserver und lässt sich daher über einen gängigen Webbrowser konfigurieren. Ein RS-232-Anschluss dient zur Aktualisierung von Firmware und Konfiguration. Die elektrische Trennung beträgt 2500 Vrms netzwerkseitig und 3000 VDC auf der PROFIBUS-Seite; das Modul ist für einen Betriebsbereich von -25 ~ +75 ℃ ausgelegt.AnwendungenIndustrieautomatisierungFabrikautomatisierungProzessautomatisierung

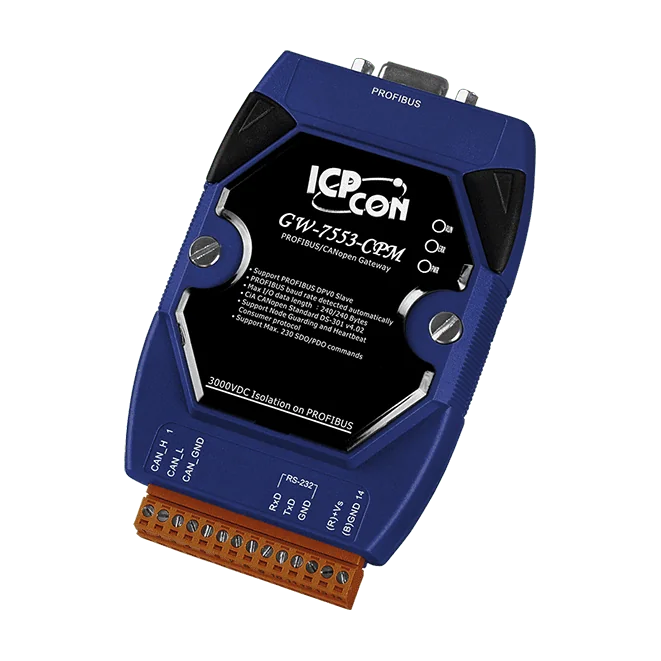

GW-7553-CPM ist ein PROFIBUS-DP-V0-Slave-Gateway, das CANopen-Geräte in ein PROFIBUS-Netzwerk einbindet. Der PROFIBUS-Master liest und schreibt die CANopen-Knoten über das Gateway, sodass vorhandene CANopen-Geräte ohne Austausch in ein PROFIBUS-System integriert werden können.Das Gateway unterstützt den Standard CiA CANopen DS-301 v4.02 mit 110 CANopen-SDO/PDO-Befehlen sowie das Node-Guarding- und Heartbeat-Consumer-Protokoll. Die PROFIBUS-Übertragungsrate wird automatisch erkannt, die Stationsadresse lässt sich per DIP-Schalter von 0 bis 126 einstellen, und es stehen bis zu 240 Byte Eingangs- und 240 Byte Ausgangsdaten zur Verfügung. Beide Netzwerke sind galvanisch getrennt, und zwar mit 3000 VDC auf der PROFIBUS-Seite und 2500 Vrms für die Netzwerktrennung über den Hochgeschwindigkeits-iCoupler.Firmware und Konfiguration erfolgen über RS-232 mit der Konfigurationssoftware. Der Status wird über die LEDs PWR, RUN und ERR angezeigt, das Gerät wird auf einer DIN-Schiene montiert.PROFIBUS-DP-V0-Slave, Stationsadresse 0 bis 126 per DIP-Schalter einstellbarAutomatische Erkennung der PROFIBUS-Übertragungsrate von 9,6 k bis 12 MBis zu 240 Byte Eingangs- und 240 Byte AusgangsdatenCANopen DS-301 v4.02, 110 SDO/PDO-BefehleAnwendungenIndustrieautomationFabrikautomationProzessautomation

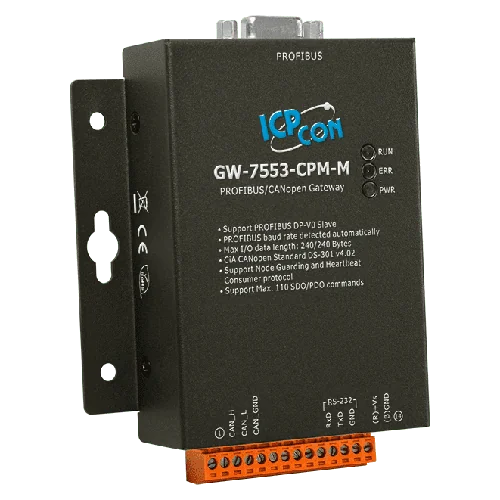

Das GW-7553-CPM-M verbindet ein PROFIBUS-DP-Netzwerk mit CANopen-Geräten. Es tritt als DP-V0-Slave auf, sodass ein PROFIBUS-Master auf die am Gateway angeschlossenen CANopen-Slave-Geräte zugreifen kann.Das Gateway unterstützt den Standard CiA CANopen DS-301 v4.02, die Protokolle Node Guarding und Heartbeat Consumer sowie 110 CANopen-SDO/PDO-Befehle. Die Eingangs- und Ausgangsdatenlängen betragen jeweils bis zu 240 Byte. Die PROFIBUS-Adresse wird über einen DIP-Schalter im Bereich von 0 bis 126 eingestellt, die Übertragungsrate wird automatisch erkannt.Beide Netzwerke sind galvanisch getrennt: 2500 Vrms Hochgeschwindigkeits-iCoupler auf der Netzwerkseite und 3000 VDC auf der PROFIBUS-Seite. Das Gerät verfügt über ein Metallgehäuse, Hutschienenmontage und eine RS-232-Schnittstelle für Firmware- und Konfigurationsaktualisierungen; die Konfiguration erfolgt mit der mitgelieferten Hilfssoftware. Es eignet sich für Anwendungen in der Automatisierungs-, Fabrik- und Prozessautomation.AnwendungenIndustrieautomationFabrikautomationProzessautomation

Das GW-7552-B verbindet Modbus-Geräte mit einem PROFIBUS-DP-Netzwerk. Gegenüber dem PROFIBUS-Master tritt es als DP-V0-Slave auf, sodass der Master Daten lesen und schreiben kann, die in Modbus-Geräten wie SPS, Sensoren und Modulen der ICP-DAS-M-7000-Serie gespeichert sind, ohne dass das PROFIBUS-Netzwerk umgeplant werden muss.Das Gateway kann als Modbus-Master oder Modbus-Slave betrieben werden und unterstützt sowohl das RTU- als auch das ASCII-Format. Der hybride COM-1-Anschluss ist wahlweise als RS-232, RS-422 oder RS-485 konfigurierbar, wobei die Modi jeweils einzeln genutzt werden. Die seriellen Einstellungen umfassen 7 oder 8 Datenbits, keine, ungerade oder gerade Parität, 1 oder 2 Stoppbits sowie Baudraten von 1200 bis 115200. Zur Konfiguration des GW-7552-B wird ein Hilfsprogramm mitgeliefert.Die Übertragungsrate auf der PROFIBUS-Seite wird automatisch erkannt, die Knotenadresse wird über einen DIP-Schalter im Bereich von 0 bis 126 eingestellt. Die PROFIBUS-Seite verfügt über eine Potentialtrennung mit 3000 VDC, die Netzwerkseite nutzt eine High-Speed-iCoupler-Isolation. Das GW-7552-B ist in einem Kunststoffgehäuse für die Hutschienenmontage untergebracht und für einen Betriebsbereich von -25 bis +75 °C ausgelegt.AnwendungenIndustrieautomatisierungFabrikautomatisierungProzessautomatisierung
