HRT-310 Modbus-RTU/ASCII-zu-HART-Gateway, 1-Port HART-Master

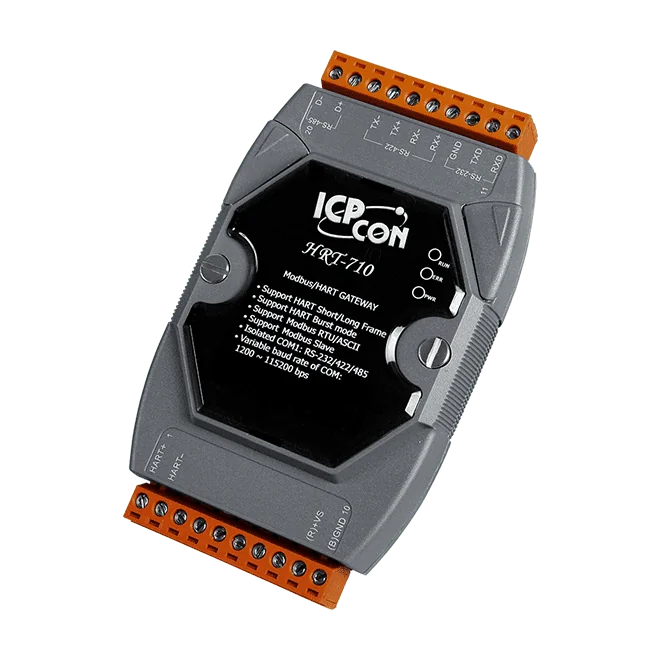

Das HRT-710 CR bindet HART-Feldgeräte in ein Modbus-Netzwerk ein. Es arbeitet als HART-Master und stellt jedes angeschlossene Gerät als Modbus-Slave bereit, sodass ein HMI- oder SCADA-System HART-Daten über die standardmäßige Modbus-RTU- oder ASCII-Kommunikation auslesen kann.Bis zu 15 HART-Geräte können in Punkt-zu-Punkt- oder Multi-Drop-Topologie angeschlossen werden, und das Gerät unterstützt zwei HART-Master. Konfiguration und Diagnose der HART-Geräte erfolgen über das Softwaretool HG_Tool, die Firmware lässt sich über den COM-Port aktualisieren. Dieses Modell stellt keine Schleifenspeisung bereit.Geeignet für Durchflussmesser, Transmitter und Stellantriebe in der Fabrik- und ProzessautomationZertifiziert nach CE, UKCA, FCC, RoHS und WEEEAnwendungenIndustrieautomationFabrikautomationProzessautomationIntegration von HART-Durchflussmessern und -Transmittern über Modbus in HMI- oder SCADA-Systeme

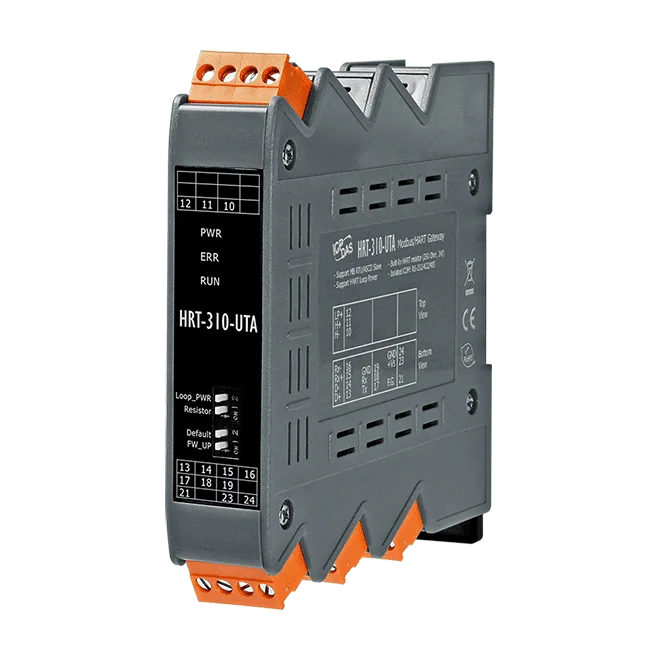

HRT-310-UTA CR ist ein HART-Master-Gateway, das serielle HART-Feldgeräte mit Modbus-Netzwerken verbindet. Der Modbus-Master greift über das Gateway auf HART-Geräte zu, sodass Transmitter, Aktoren und ähnliche Messgeräte für ein HMI, SCADA-System oder eine SPS als Modbus-Slaves erscheinen. Die Konfiguration und die HART-Gerätediagnose erfolgen mit dem Softwaretool HG_Tool.Das Gateway unterstützt Punkt-zu-Punkt- und Multi-Drop-HART-Topologien mit bis zu 15 HART-Geräten sowie Short- und Long-Frames und den Burst-Modus. Es können zwei HART-Master zugelassen werden, und Long-Frame-Adressen werden automatisch ermittelt. Im Modbus-Slave-Modus werden Modbus RTU und Modbus ASCII über RS-232, RS-422 oder RS-485 unterstützt.Diese CR-Variante ist für Anwendungen bei -40 ℃ vorgesehen, mit einem Betriebsbereich von -40 ~ +75 °C. Sie ist für die Montage auf einer DIN-Schiene in aufrechter Einbaulage ausgelegt und wird mit einer ungeregelten Versorgung von +10 ~ +30 VDC betrieben.AnwendungenIndustrieautomationFabrikautomationProzessautomationEinbindung von HART-Durchflussmessgeräten und Feldtransmittern über Modbus in HMI- oder SCADA-Systeme

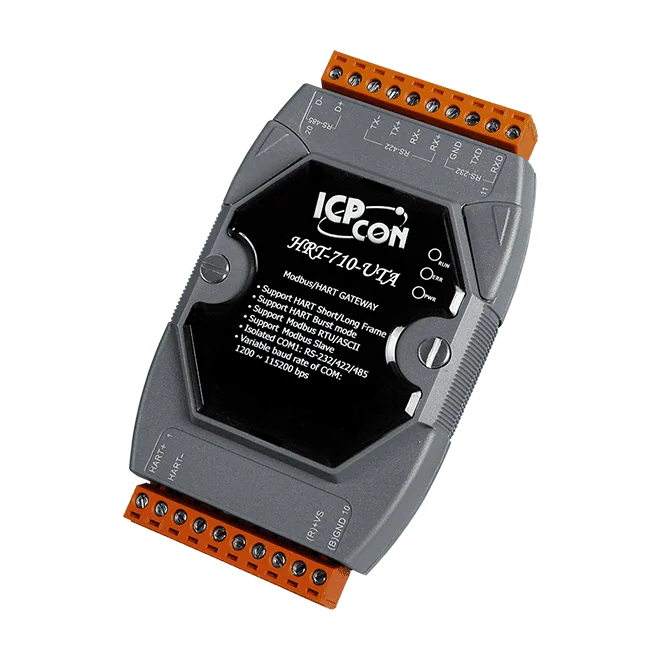

Das HRT-710-UTA CR ist ein HART-Master-zu-Modbus-Slave-Gateway. Es ermöglicht einem Modbus-Master den Zugriff auf HART-Geräte wie Messumformer und Stellantriebe, sodass deren Daten ohne separate HART-Schnittstelle am Host in ein HMI- oder SCADA-System integriert werden können.Das Gateway unterstützt Punkt-zu-Punkt- und Multi-Drop-HART-Topologien mit bis zu 15 HART-Geräten, mit Short- und Long-Frames sowie HART-Burst-Modus. Auf der seriellen Seite unterstützt es Modbus RTU und Modbus ASCII über RS-232, RS-422 oder RS-485. Jedes Modul stellt seine HART-Geräte als Modbus-Slaves bereit; Konfiguration und HART-Gerätediagnose erfolgen mit dem Softwareprogramm HG_Tool.Der CR-Bestellcode bezeichnet die Variante für den Einsatz bei -40 ℃ mit einem Betriebsbereich von -40 ~ +75 °C. Die Montage erfolgt waagerecht auf DIN-Schiene oder an der Wand.Geeignet zur Integration von HART-Durchflussmessgeräten und anderen HART-Feldgeräten in Modbus-NetzwerkeAnwendungenIndustrieautomationFabrikautomationProzessautomation

HRT-370 ist ein HART-Signalfilter für Installationen, in denen eine analoge Stromauswertung und HART-Kommunikation dieselbe Schleife nutzen. Das HART-Signal wird auf zwei Ausgänge aufgeteilt: Einer leitet das originale HART-Signal unverändert durch, während der andere einen gefilterten, reinen Analogstrom liefert. So können beide Datenpfade ohne Störungen durch den HART-Träger verarbeitet werden.Das Modul arbeitet mit 2-Draht- oder 4-Draht-HART-Geräten in Punkt-zu-Punkt-Verbindungen und unterstützt sowohl den HART-Burst-Modus als auch den HART-Punkt-zu-Punkt-Modus. Es ermöglicht den Anschluss von zwei HART-Mastern, und seine Schleifenspannungsfunktion stellt über das Modul +30 V bereit. Der Analogausgang ist mit 2500 VDC galvanisch getrennt und wird mit einem Lastwiderstand von 250 Ω sowie einer Ansprechzeit von 40 ms bei 250 Ω spezifiziert.Geeignet für Ingenieure, die HART-Daten und einen stabilen Analogstrom von einem Messgerät benötigen.Montage auf DIN-Schiene, mit ungeregeltem Versorgungseingang +10 ~ +30 VDC und Verpolungsschutz.Betrieb im Bereich -25 ~ +75 °C zugelassen, Lagerung von -30 ~ +80 °C.AnwendungenMessung des analogen Stroms von HART-Messumformern bei gleichzeitig aktiver HART-Kommunikation auf derselben SchleifePunkt-zu-Punkt-HART-Messschleifen, in denen die analoge Datenerfassung präzise bleiben muss
