I-7016PD CR Dehnungsmessstreifen-Eingangsmodul, 1-Kanal 6-Leiter mit LED-Anzeige

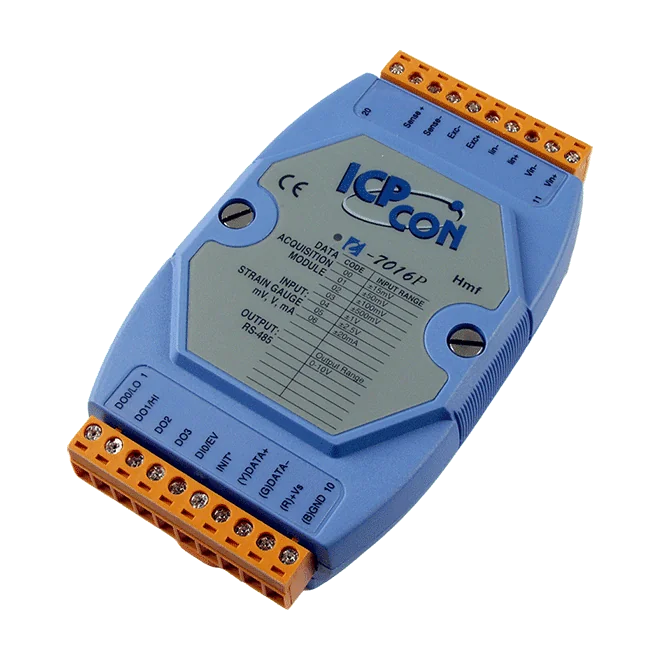

Das I-7016P CR wandelt Signale von Vollbrücken-Dehnungsmessstreifen und Wägezellen in Messwerte auf einem RS-485-DCON-Netzwerk um. Die 6-Draht-Anschlussart ergänzt zwei Sense-Leitungen, die die Erregerspannung direkt am Sensor messen. Dadurch kann das Modul den Spannungsabfall entlang des Kabels erkennen und kompensieren. Damit eignet es sich besonders, wenn der Sensor mehr als 10 m vom Steuergerät entfernt montiert ist.Neben der reinen Messwerterfassung unterstützt das Modul benutzerdefinierte lineare Abbildungstabellen, die den Messwert direkt in ein Gewicht umrechnen. Zusätzlich stellt es einen Erregerspannungsausgang von 0 bis +10 V bereit, einen digitalen Eingang, der wahlweise als allgemeiner Eingang oder als 50-Hz-Ereigniszähler genutzt werden kann, sowie vier Open-Collector-Digitalausgänge, die für allgemeine Zwecke oder für High/Low-Alarmfunktionen konfiguriert werden können.Diese Variante hat eine blaue Abdeckung und keine lokale LED-Anzeige. Wenn eine Anzeige am Modul benötigt wird, wählen Sie das I-7016PD. Für kürzere Leitungen, bei denen keine Kabelkompensation erforderlich ist, eignet sich die 4-Draht-Serie I-7016.AnwendungenKraftmessung mit Dehnungsmessstreifen und WägezellenWägesysteme mit linearen AbbildungstabellenDehnungsmessung über große DistanzenHochpräzise Messungen in industriellen UmgebungenAlarmmeldung über High/Low-Digitalausgänge

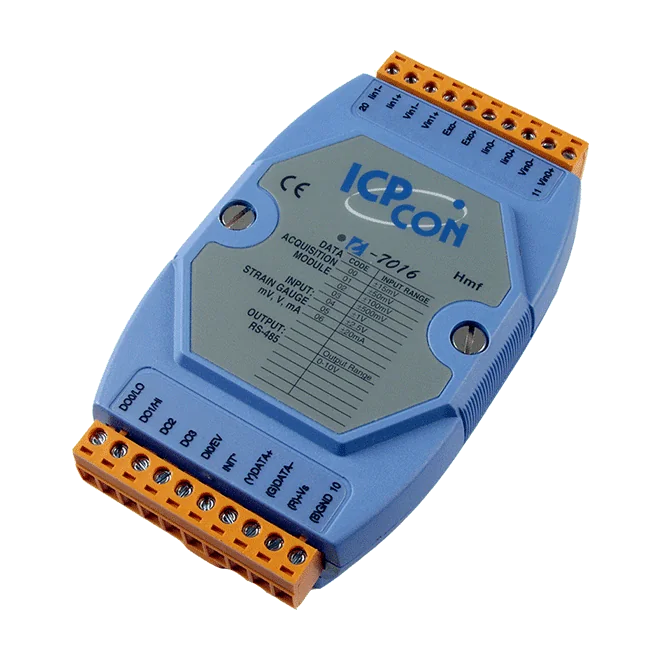

Das I-7016 CR nimmt Signale von Vollbrücken-Dehnungsmessstreifen und Wägezellen auf und verarbeitet sie lokal, sodass das Modul gewichtsbezogene Werte statt Rohwerten in Millivolt liefern kann. Es stehen zwei DMS-Eingänge mit 16-Bit-Auflösung zur Verfügung, die für Spannungs- oder Strombereiche konfigurierbar sind. Eine benutzerdefinierte lineare Umrechnungstabelle wandelt die Messdaten in Gewicht um.Dies ist die Variante mit blauem Gehäuse und 4-Leiter-Anschluss ohne LED-Anzeige. Sie umfasst einen Erregerspannungsausgang von 0 ~ +10 V mit einer Belastbarkeit von bis zu 40 mA, einen digitalen Eingang, der wahlweise als allgemeiner Eingang oder als 50-Hz-Ereigniszähler genutzt werden kann, sowie vier Open-Collector-Digitalausgänge, die als allgemeine Ausgänge oder als High-/Low-Alarme konfiguriert werden können. Die Einschaltwerte der Erregerspannung sowie die Einschalt- und Sicherheitswerte der Digitalausgänge sind programmierbar.Die Kommunikation erfolgt über einen RS-485-Anschluss mit dem DCON-Protokoll bei 1200 ~ 115200 bps und dem Datenformat (N, 8, 1). Das Modul wird auf einer DIN-Schiene montiert und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt. Für Langstreckenmessungen mit 6-Leiter-Kompensation ist die Serie I-7016P die passende Option.AnwendungenWägung und Kraftmessung mit Dehnungsmessstreifen oder WägezellenAllgemeine Prüfaufgaben und kostensensible AnwendungenFerne Datenerfassung in RS-485-DCON-Netzwerken

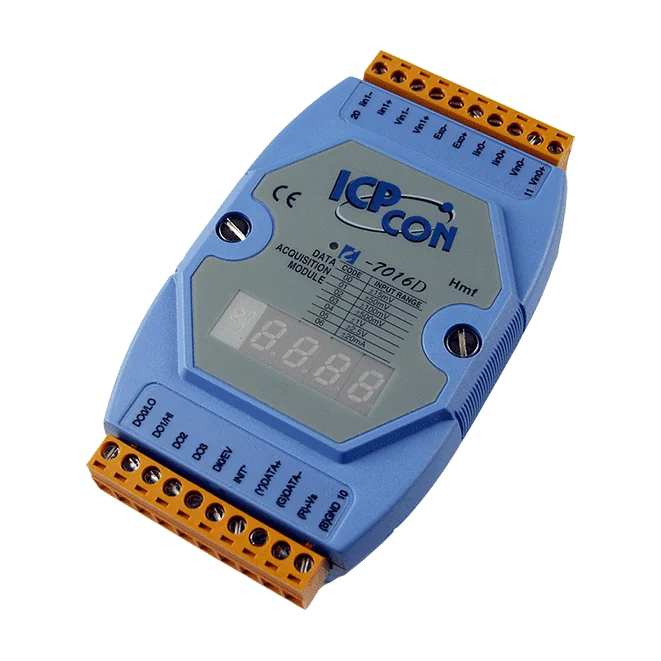

Das I-7016D CR wandelt Signale von Vollbrücken-Dehnungsmessstreifen und Wägezellen über RS-485 mit dem DCON-Protokoll in digitale Werte um. Es verfügt über zwei Dehnungsmessstreifen-Eingangskanäle, die jeweils für Spannungs- oder Strombereiche konfigurierbar sind, sowie eine 5-stellige 7-Segment-LED-Anzeige zum lokalen Ablesen.Eine vom Anwender definierte lineare Zuordnungstabelle ermöglicht es dem Modul, Rohmesswerte direkt in technische Einheiten wie Gewicht umzurechnen, sodass das übergeordnete System skalierte Daten erhält. Das Modul bietet außerdem einen Erregerspannungsausgang von 0 bis +10 V mit einer Belastbarkeit von bis zu 40 mA, einen digitalen Eingang mit 50-Hz-Ereigniszähler sowie vier Open-Collector-Digitalausgänge, die für allgemeine Zwecke oder als Grenzwertalarme (high/low) eingestellt werden können.Diese 4-Leiter-Variante eignet sich für kurze Leitungslängen, da die Quelle Entfernungen unter 10 Metern angibt. Für große Messentfernungen, bei denen Leitungsverluste die Genauigkeit beeinträchtigen, ist die 6-Leiter-Serie I-7016P(D) mit Erregerspannungsmessung die vorgesehene Alternative.AnwendungenWägesysteme mit WägezellenKraft- und Dehnungsmessung mit Vollbrücken-DehnungsmessstreifenAllgemeine Prüf- und kostensensitive MessanwendungenRemote-Datenerfassung über RS-485-DCON-Netzwerke

Das I-7011 CR ist ein RS-485-Remote-I/O-Modul mit einem differenziellen Analogeingang, der Spannungs-, Strom- und Thermoelementsignale verarbeitet. Diese Bestellvariante mit blauer Abdeckung (CR) verwendet das DCON-Protokoll an der seriellen Schnittstelle, mit einstellbarer Baudrate von 1200 bis 115200 bps und festem Datenformat (N, 8, 1).Der Analogeingang unterstützt die Thermoelementtypen J, K, T, E, R, S, B, N und C, mit Erkennung eines offenen Thermoelements zur Fehlersuche. Die Spannungsbereiche reichen von ±15 mV bis ±2,5 V. Die Auflösung von 16 Bit ergibt eine Genauigkeit von ±0,1 % FSR bei einer Gesamtabtastrate von 10 Hz. Der Stromeingang (±20 mA) benötigt einen optionalen externen Widerstand von 125 Ω.Der digitale Eingang kann als 50-Hz-Ereigniszähler genutzt werden. Die beiden Open-Collector-Sink-Ausgänge können als High-/Low-Alarme dienen und lassen sich mit programmierbaren Einschalt- und Sicherheitswerten konfigurieren. Die Isolation innerhalb des Moduls ist mit 3000 VDC angegeben. Das Modul wird mit +10 bis +30 VDC versorgt und ist gegen Verpolung geschützt. Es wird auf einer DIN-Schiene montiert und ist für den Betrieb bei -25 bis +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
