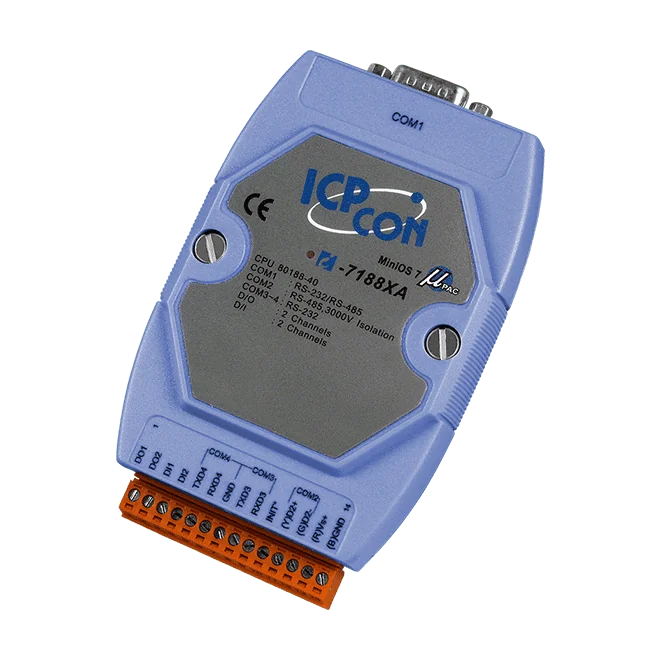

I-7188XA Serielle SPS mit 80188-40 CPU und MiniOS7-Controller

Die I-7188XAD CR ist eine kompakte serielle PAC mit 80188-40 CPU und dem Betriebssystem MiniOS7, programmiert in C. Sie eignet sich für handflächengroße Embedded-Steuerungen, bei denen sonst ein PC oder eine SPS eingesetzt würde, insbesondere in rauen Umgebungen, die einen zuverlässigen Betrieb erfordern.Onboard stehen zwei RS-232-Schnittstellen, eine RS-485-Schnittstelle und eine kombinierte RS-232/RS-485-Schnittstelle zur Verfügung, außerdem 2 digitale Eingänge mit potentialfreien Kontakten sowie 2 digitale Open-Collector-Ausgänge mit max. +30 VDC und 100 mA. Ein X-Board-I/O-Erweiterungsbus ermöglicht die Ergänzung weiterer I/Os entsprechend der Anwendung.Der Speicher umfasst 512 KB Flash, 512 KB SRAM und 2 KB EEPROM. Zusätzlich bietet das Gerät eine 64-Bit-Hardware-Seriennummer, eine Echtzeituhr, einen Watchdog-Timer und eine 5-stellige 7-Segment-LED-Anzeige. Es ist ein praxisgerechter Prozessorkern für OEM-Produkte mit Montagemöglichkeit auf Hutschiene und einem Betriebsbereich von -25 ~ +75 °C.AnwendungenEmbedded-Steuerung in rauen UmgebungenErsatz von PC- oder SPS-Geräten in kompakten SteuerungsaufgabenProzessorkomponente für OEM-ProdukteHandflächengroße Embedded-Systeme mit hohen Zuverlässigkeitsanforderungen

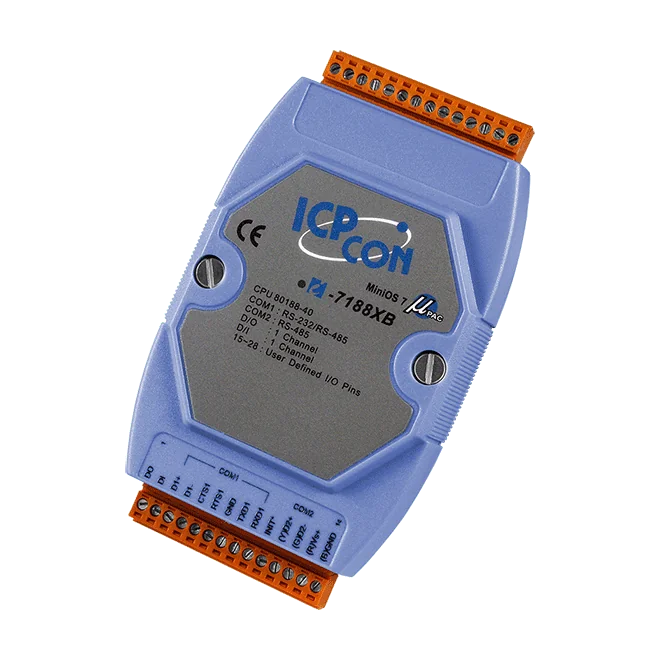

Die I-7188XB-512 ist eine handflächengroße serielle speicherprogrammierbare Steuerung (PAC) für die eingebettete Steuerung in rauen Industrieumgebungen. Sie eignet sich für Anwendungen, in denen ein PC oder eine SPS zu groß, zu teuer oder zu anspruchsvoll wäre. Das integrierte Echtzeitbetriebssystem MiniOS7 führt Programme aus, die in C geschrieben werden.Die Steuerung basiert auf einer 80188-CPU mit 40 MHz und verfügt über 512 KB Flash-Speicher und 512 KB SRAM sowie 2 KB EEPROM und 31 Byte NVRAM für gespeicherte Daten. Eine Echtzeituhr, ein Watchdog-Timer und eine 64-Bit-Hardware-Seriennummer unterstützen einen zuverlässigen und nachvollziehbaren Betrieb. Über den I/O-Erweiterungsbus lassen sich X-Board-Module zur Erweiterung der I/O-Kapazität anschließen.Diese Bestellnummer bezeichnet die Variante mit blauem Gehäuse (Suffix CR). Die integrierten I/Os bestehen aus einem potentialfreien Digitaleingang und einem Open-Collector-Digitalausgang mit bis zu +30 VDC und 100 mA. Die Kommunikation erfolgt über einen RS-485-Anschluss und einen RS-232/RS-485-Anschluss mit bis zu 115200 bps. Das Gerät wird auf einer DIN-Schiene montiert, mit +10 bis 30 VDC versorgt und ist für den Betrieb von -25 bis +75 °C ausgelegt.AnwendungenErsatz von PC- oder SPS-Geräten in rauen IndustrieumgebungenHandflächengroße eingebettete SteuerungssystemeOEM-Produkte, die die Steuerung als Prozessorkomponente verwenden

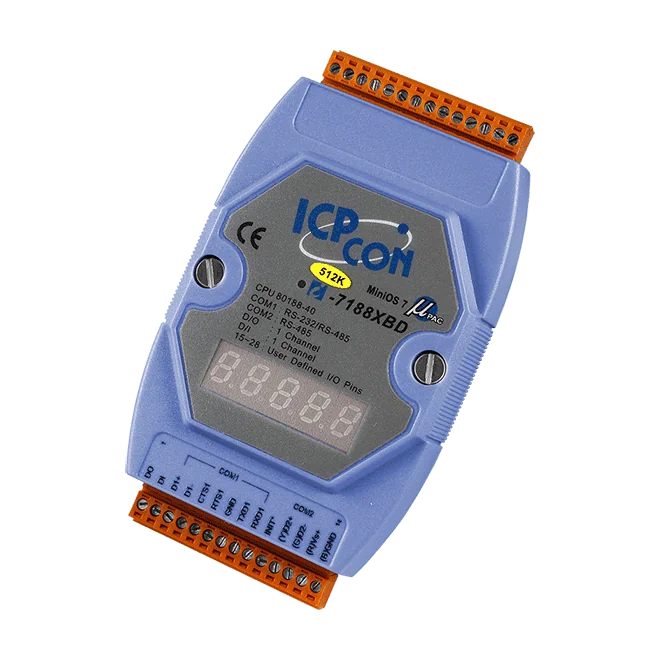

Die I-7188XBD-512 CR ist eine serielle speicherprogrammierbare Automatisierungssteuerung für eingebettete Steuerungsaufgaben, bei denen ein PC oder eine SPS zu groß, zu teuer oder nicht robust genug wäre. Sie läuft mit dem Betriebssystem MiniOS7 auf einer 80188-40-CPU und wird in C programmiert, was Ingenieuren entgegenkommt, die eine Firmware um einen kleinen, dedizierten Controller herum entwickeln möchten.On-board stehen 512 KB Flash, 512 KB SRAM, 2 KB EEPROM und 31 Byte NVRAM zur Verfügung, außerdem ein RS-485-Port sowie ein zwischen RS-232 und RS-485 umschaltbarer Port für die serielle Kommunikation mit bis zu 115200 bps. Ein potentialfreier digitaler Eingang, ein digitaler Open-Collector-Ausgang mit 100 mA Belastbarkeit, eine fünfstellige 7-Segment-LED-Anzeige und eine programmierbare Status-LED bieten lokale I/O und Rückmeldung. Der X-Board-Erweiterungsbus ermöglicht das Hinzufügen zusätzlicher I/O.Die Bestellbezeichnung CR bezeichnet die Ausführung mit blauer Abdeckung. Ein integrierter Watchdog-Timer, eine Echtzeituhr und eine 64-Bit-Hardware-Seriennummer unterstützen einen zuverlässigen Betrieb und die eindeutige Identifikation des Geräts. Der Controller ist für einen Betrieb von -25 bis +75 °C bei Montage auf einer Hutschiene spezifiziert.AnwendungenIndustrielle Steuerung in rauen UmgebungenErsatz von PC- oder SPS-Geräten in eingebetteten SystemenOEM-Produkte, die die Steuerung als Prozessorkomponente nutzen

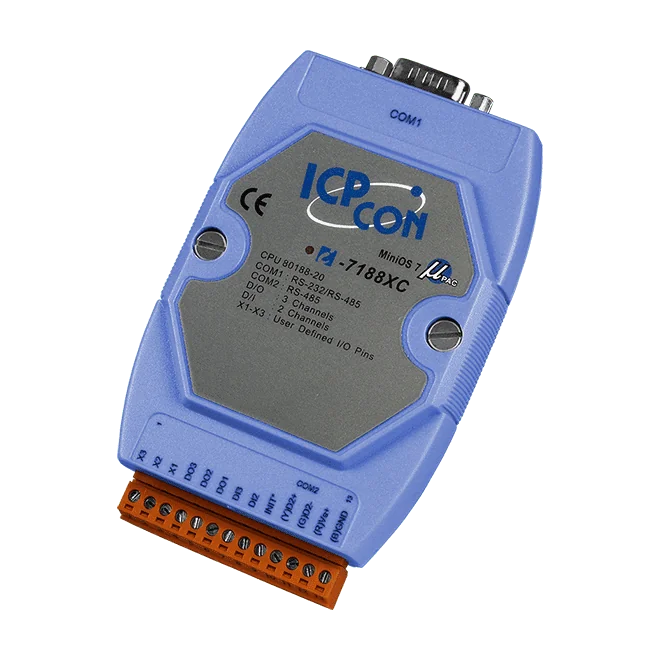

I-7188XC-512 ist eine kompakte, programmierbare Automatisierungssteuerung für Ingenieure, die eine PC- oder SPS-artige Steuerung in einem kleinen, auf Hutschiene montierten Gehäuse für raue Industrieumgebungen benötigen. Sie läuft unter dem Betriebssystem MiniOS7 und wird in C programmiert.Die integrierten digitalen I/Os, bestehend aus 2 potentialfreien Eingängen und 3 Open-Collector-Ausgängen, zusammen mit zwei seriellen Schnittstellen und einem I/O-Erweiterungsbus, ermöglichen es, die Steuerung an Ihre Anwendung anzupassen. Eine programmierbare System-LED und ein integrierter Watchdog-Timer unterstützen einen zuverlässigen Betrieb. Die blaue Abdeckung kennzeichnet diese Bestellvariante.Da die Steuerung als Prozessorkern in ein OEM-Produkt integriert werden kann, eignet sie sich für Konstruktionen, bei denen Markteinführungszeit, Entwicklungskosten und technisches Risiko unter Kontrolle gehalten werden müssen. Die aufgeführten Zertifizierungen sind CE, UKCA, FCC, RoHS und WEEE.AnwendungenErsatz von PC- oder SPS-Geräten in rauen UmgebungenTaschengroße eingebettete SteuerungssystemeOEM-Prozessorkern für integrierte Produkte
