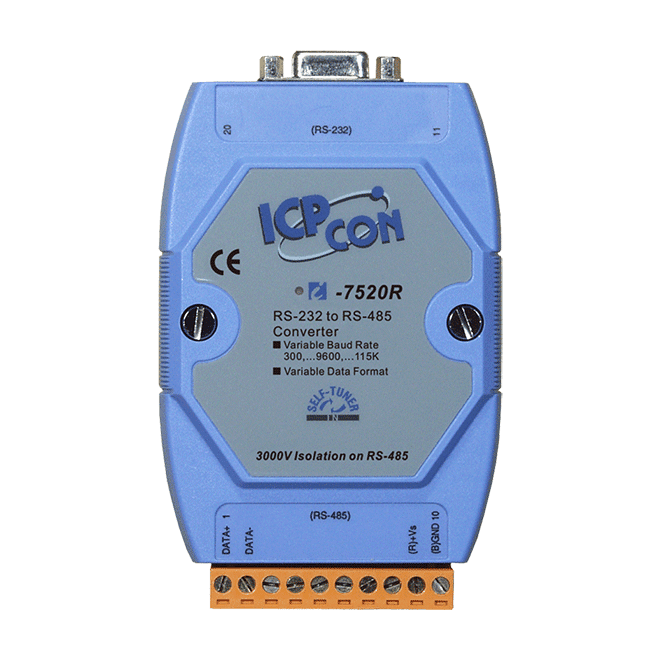

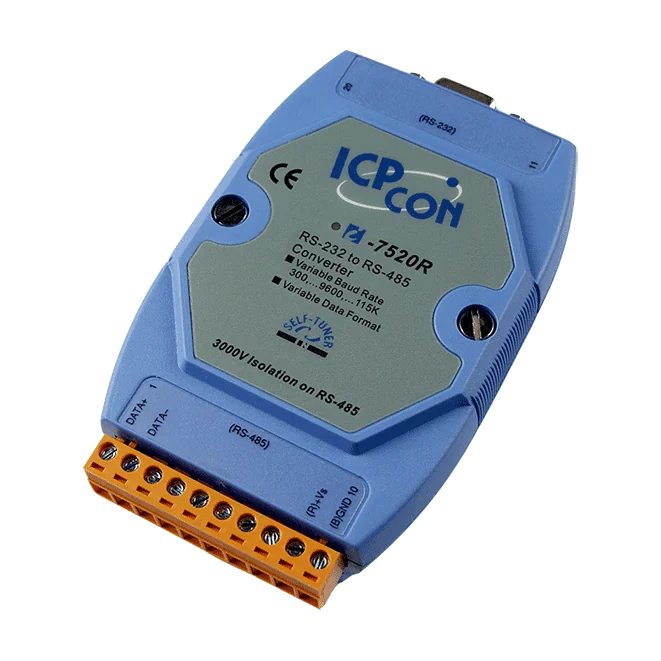

I-7520R CR RS-232 zu isolierter RS-485-Konverter, 115200 bps

Der I-7520 CR wandelt eine serielle RS-232-Schnittstelle in einen galvanisch getrennten RS-485-Ausgang um. So können vorhandene serielle Schnittstellen von PCs und industriellen Steuerungen RS-485-Netzwerke ansteuern, ohne dass Hard- oder Software des Hostsystems geändert werden müssen. RS-485 eignet sich besser als RS-232 für lange Leitungswege und Multi-Drop-Netzwerke.Auswahl der isolierten Seite: Der I-7520 CR trennt die RS-232-Seite mit 3000 VDC, wodurch die dort angeschlossenen Geräte geschützt werden. Ist auf der RS-485-Seite die teurere Hardware angeschlossen, ist die RS-485-isolierte Variante (I-7520R) die bessere Wahl. Die blaue Abdeckung kennzeichnet diese RS-232-isolierte Version; der I-7520-G CR mit grauer Abdeckung hat dieselbe Spezifikation.Das Gerät verfügt über eine automatische RS-485-Richtungssteuerung und ESD-Schutz an den Datenleitungen. Es wird mit einer Versorgungsspannung von +10 VDC bis +30 VDC betrieben und auf einer DIN-Schiene montiert. Die Betriebstemperatur liegt bei -25 ~ +75 °C.AnwendungenErweiterung serieller RS-232-Verbindungen zu RS-485-Kommunikationssystemen über große EntfernungenIndustrielle serielle Netzwerke auf Basis handelsüblicher PC-HardwareSchutz der RS-232-seitigen Geräte vor elektrischen Störungen durch Galvanische Trennung

I-7520A CR wandelt einen RS-232-Serienanschluss, wie er beispielsweise an einem handelsüblichen Industrie-PC vorhanden ist, in einen differenziellen RS-422/485-Ausgang für serielle Verbindungen über größere Distanzen um. Die RS-232-Seite ist mit 3000 VDC galvanisch isoliert, sodass die Geräte auf dieser Seite vor Störungen und Fehlern im RS-422/485-Netzwerk geschützt sind.Die automatische RS-485-Richtungssteuerung übernimmt das Umschalten zwischen Senden und Empfangen, ohne zusätzliche Verdrahtung oder Softwareanpassungen. Der ESD-Schutz an der RS-232/422/485-Datenleitung erhöht die Robustheit in elektrisch anspruchsvollen Installationen, und das Gerät unterstützt Baudraten von 300 bis 115200 bps.Die Variante A mit blauer Abdeckung eignet sich für Anwendungen, bei denen die RS-232-Geräte die teureren oder empfindlicheren Komponenten sind, da die Isolation an dieser Seite liegt. Das Kunststoffgehäuse für die Hutschienenmontage misst 72 x 35 x 118 mm und ist für einen Betrieb von -25 bis +75 °C ausgelegt.AnwendungenErweiterung der seriellen RS-232-Kommunikation von PC-Hardware über größere DistanzenAnbindung von RS-232-Mastergeräten an RS-422/485-Slave-GeräteIndustrielle serielle Kommunikationsnetzwerke, die eine Isolation der RS-232-Seite erfordern

I-7520AR wandelt eine Standard-RS-232-Schnittstelle in einen galvanisch getrennten RS-422/485-Ausgang um. Damit kann ein PC oder anderer RS-232-Host über längere, störunempfindlichere Differenzleitungen kommunizieren, ohne dass sich Hardware oder Software des Hosts ändern müssen.Die RS-422/485-Seite ist mit 3000 VDC galvanisch getrennt, wodurch die angeschlossenen Geräte vor Störungen und Fehlern geschützt werden. Wählen Sie diese Variante, wenn auf der RS-422/485-Seite die teurere oder empfindlichere Technik angeschlossen ist; die RS-232-Seite ist nicht getrennt.Die automatische RS-485-Richtungssteuerung und der ESD-Schutz an den Datenleitungen erleichtern den Betrieb unter realen Verkabelungsbedingungen. Die Versorgung erfolgt mit +10 VDC bis +30 VDC bei 1,2 W Leistungsaufnahme, das Kunststoffgehäuse für die Hutschienenmontage ist für einen Betrieb von -25 ~ +75 °C ausgelegt. Dies ist die Variante mit blauem Gehäuse; eine Variante mit grauem Gehäuse (-G) wird separat geführt.AnwendungenErweiterung serieller RS-232-Verbindungen von Standard-PC-Hardware in längere RS-422/485-NetzwerkeAnbindung von RS-232-Hostgeräten an RS-422/485-Geräte bei galvanischer Trennung der FeldseiteIndustrielle serielle Kommunikationssysteme mit Störschutz auf der RS-422/485-Seite

Isolierter RS-232- zu RS-485-Konverter.
