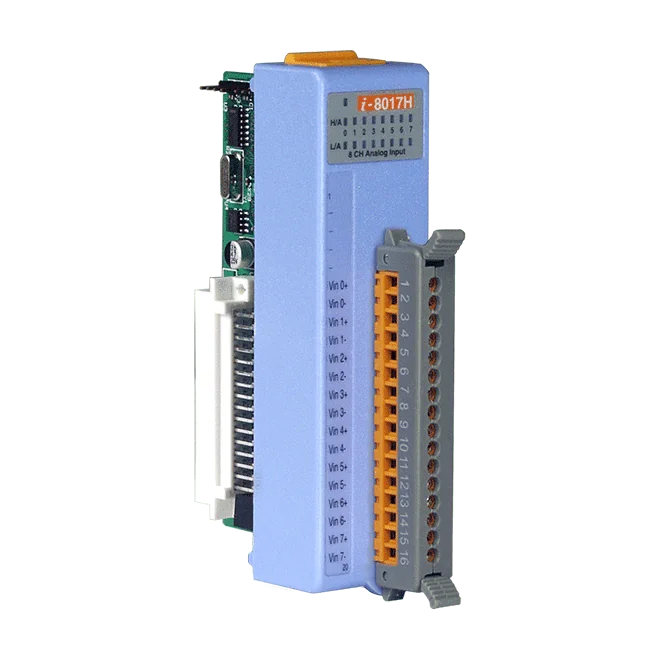

I-8017H CR 8-Kanal-Differenz-Analogeingangsmodul, 14-Bit, Spannung/Strom

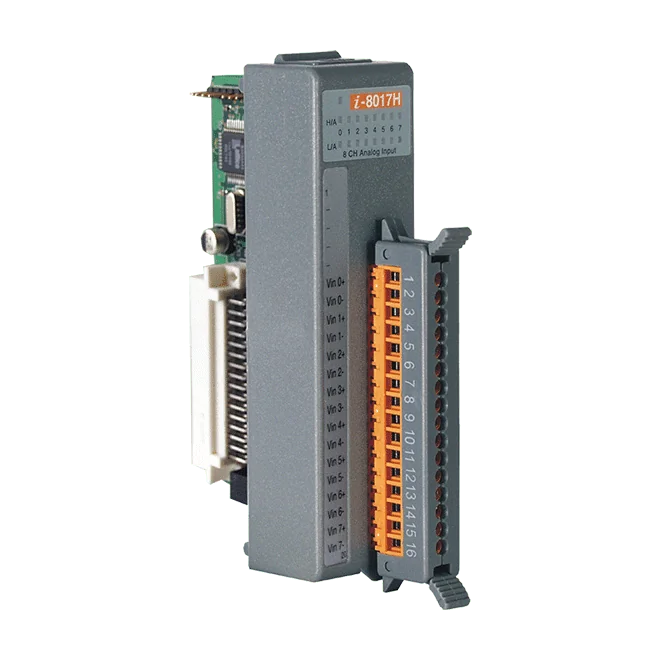

Das I-8017H-G ist ein 8-Kanal-Differenzeingangsmodul für analoge Signale für PAC-I/O-Systeme. Jeder Kanal lässt sich einzeln auf einen von mehreren Spannungsbereichen oder auf ±20 mA konfigurieren. Dadurch eignet sich das Modul besonders dort, wo ein einziges Modul unterschiedliche Sensortypen verarbeiten muss.Die Abtastung ist in drei Modi verfügbar: bis zu 100 kS/s im Einzelkanal-Polling-Modus, 50 kS/s im Einzelkanal-Interrupt-Modus und 16 kS/s bei Abtastung aller acht Kanäle. Die Eingangsimpedanz wird per Jumper gewählt, die Triggerung kann intern oder extern erfolgen.Stromeingang: Für die Strommessung ist ein optionaler externer Widerstand von 125 Ω erforderlich. Das Modul ist für einen Betriebstemperaturbereich von -25 bis +75 °C ausgelegt und bietet an jeder Klemme einen ESD-Schutz von ±4 kV.AnwendungenHochgeschwindigkeits-DatenerfassungProzessüberwachung und -regelungSchwingungsanalyse

I-8017HCW-G ist ein Analogeingangsmodul für Datenerfassungsaufgaben, die viele Kanäle und schnelle Abtastung erfordern. Es nimmt 16 single-ended oder 8 differenzielle Eingänge auf, und jeder Kanal lässt sich einzeln für einen der Bereiche ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC oder ±20 mA konfigurieren.Der 14-Bit-Wandler tastet im Einzelkanal-Polling-Modus mit bis zu 90 kS/s bei einer Bandbreite von 100 kHz ab. Ein interner Jumper wählt den Widerstand für den differenziellen Stromeingang, und das Modul wird werkseitig für die Spannungsmessung ausgeliefert. Die Bestellvariante CR deckt die Standardkonfiguration dieser Ausführung mit 20-poliger Klemmleiste ab.Jeder Kanal ist mit 2500 VDC modulinterner Isolation getrennt und an jeder Klemme gegen ESD-Kontaktentladung von ±4 kV geschützt, was sich für elektrisch störanfällige Industrieschaltschränke eignet. Das Modul ist für einen Betriebsbereich von -25 bis +75 °C ausgelegt und nimmt maximal 2 W auf.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeProzessüberwachung und -steuerungSchwingungsanalyseErzeugung digitaler Muster über einen digitalen I/O-Port

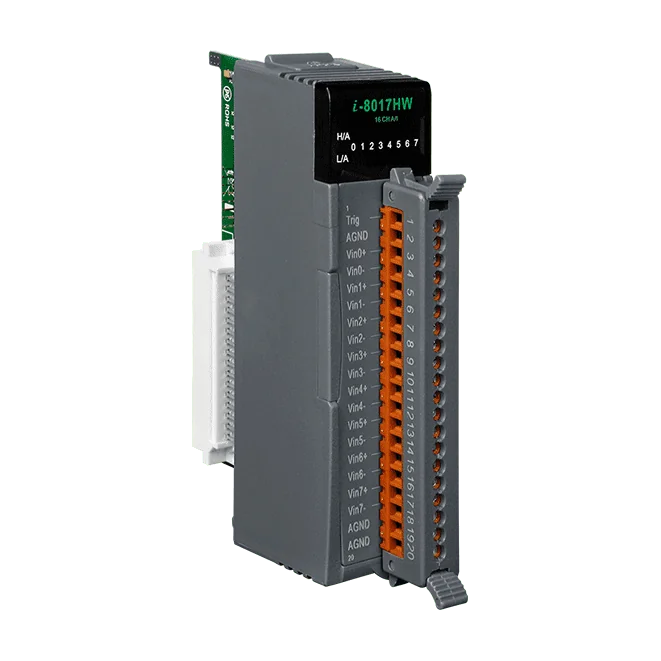

I-8017HW-G CR ist ein schnelles Analogeingangsmodul für Datenerfassung und Steuerungsaufgaben, bei denen es auf Abtastgeschwindigkeit und flexible Kanalkonfiguration ankommt. Es verarbeitet 8 differentielle oder 16 single-ended Eingänge, und jeder Kanal lässt sich individuell auf einen eigenen Eingangsbereich einstellen, von ±10 VDC bis ±1,25 VDC, oder auf ±20 mA, wenn eine Strommessung erforderlich ist.Im Einzelkanal-Polling-Modus erreicht das Modul bis zu 90 kS/s bei 100 kHz Bandbreite und 14 Bit Auflösung. Die Eingangsimpedanz ist per Jumper auf 20 K, 200 K oder 20 M wählbar, wodurch sich das Modul an die Signalquelle anpassen lässt. Die Strommessung setzt einen optionalen externen 125-Ω-Widerstand voraus, der separat montiert werden muss.Das Modul bietet 2500 VDC Isolation innerhalb des Moduls sowie ±4 kV ESD-Schutz an jeder Klemme und verfügt über eine 20-polige Klemmleiste. Der Betriebstemperaturbereich von -25 ~ +75 °C eignet sich für industrielle Schaltschränke.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeProzessüberwachung und -steuerungSchwingungsanalyseErzeugung digitaler Muster über den digitalen I/O-Port

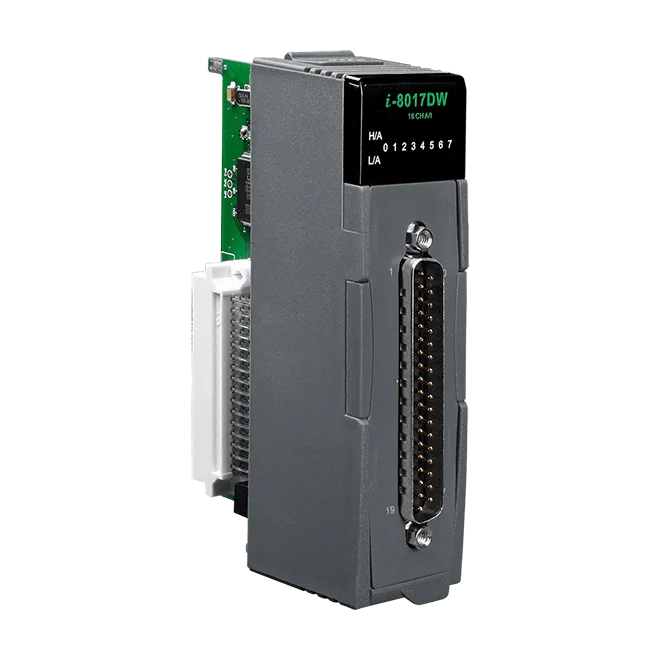

Das I-8017DW-G ist ein Analog-Eingangsmodul für Ingenieure, die schnelle Mehrkanalerfassung von Spannungs- oder Stromquellen benötigen. Es akzeptiert 8 differenzielle oder 16 single-ended Eingänge mit 14-Bit-Auflösung und einer Bandbreite von 100 kHz.Jeder Kanal lässt sich einzeln für ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC oder ±20 mA konfigurieren. Der Stromeingang wird über eine Jumper-Brücke gewählt, und der interne Widerstand für die differenzielle Strommessung ist ebenfalls per Jumper wählbar. Werkseitig ist der Spannungseingang vorgewählt. Die Abtastrate beträgt bis zu 90 kS/s im Einzelkanal-Polling-Modus, 50 kS/s im Einzelkanal-Interrupt-Modus und 16 kS/s im 8-Kanal-Scan-Modus.Die Isolation innerhalb des Moduls beträgt 2500 VDC, und jeder Anschluss ist gegen ±4 kV ESD-Kontaktentladung geschützt. Die Bestellvariante I-8017DW-G-G CR enthält einen DB37-Buchsenstecker CA-4002F mit Kunststoffabdeckung und ist damit für die Feldverdrahtung vorbereitet.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeProzessüberwachung und -regelungSchwingungsanalyseErzeugung digitaler Muster über einen digitalen I/O-Port
