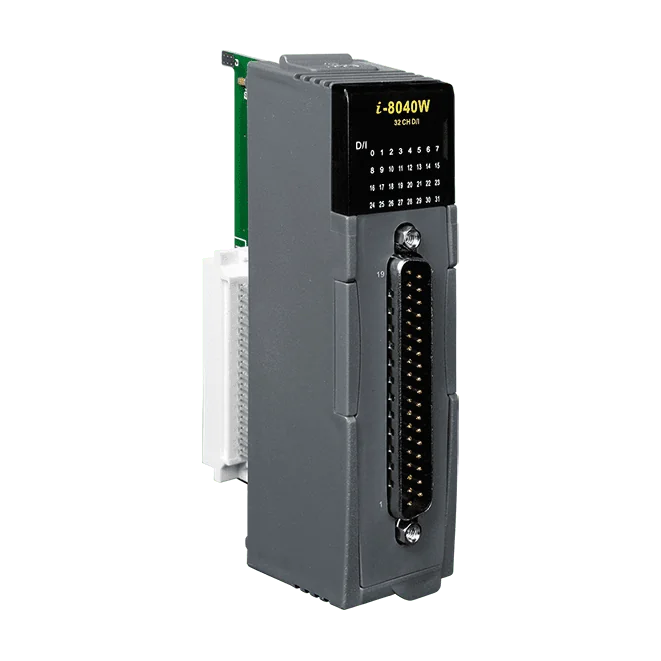

I-8040W-G 32-Kanal-isolierter Digitaleingangsmodul, Wet 10~30 VDC
32-Kanal-isoliertes Nasskontakt-Digitaleingangsmodul für 10~30 VDC-Signale, mit durch Verdrahtung wählbarem Sink- oder Source-Eingang und inklusive DB37-Stecker.
- 32 optokoppler-isolierte digitale Eingangskanäle
- Eingangstyp Sink oder Source über die Drahtverbindungen wählbar
- Nasskontakt-Eingänge: EIN bei +10 ~ +30 VDC, AUS bei max. +4 VDC
- 3750 VDC Isolation innerhalb des Moduls und ±4 kV ESD-Kontaktschutz pro Anschluss
- Optionale Anschlussplatine wie DN-37-381-A CR erleichtert die Verdrahtung
- Buchsenstecker CA-4002F DB37 im Lieferumfang enthalten
190,00 € pro Stück
| 1-9 Stück | 190,00 € | |
|---|---|---|
| 10-30 Stück | 181,00 € | −5 % |
| ab 31 Stück | 171,00 € | −10 % |
Produktinformationen "I-8040W-G 32-Kanal-isolierter Digitaleingangsmodul, Wet 10~30 VDC"
Das I-8040W-G CR ist ein 32-Kanal-Digitaleingangsmodul aus der High-Profile-Serie I-8K/I-87K, konzipiert für Ingenieure, die viele optokoppler-isolierte Nasskontakt-Eingänge in einem einzigen Modul benötigen. Jeder Kanal lässt sich durch die Verdrahtung als Sink- oder Source-Eingang konfigurieren, was sowohl NPN- als auch PNP-Sensoranordnungen entgegenkommt.
Der elektrische Schutz ist integriert: Jeder Anschluss ist für ±4 kV ESD-Kontaktentladung ausgelegt, und das Modul bietet 3750 VDC Isolation innerhalb des Moduls. Eingänge werden bei +10 ~ +30 VDC als EIN und bei maximal +4 VDC als AUS erkannt, mit einer Eingangsimpedanz von 3 kΩ, 0,5 W. Der Betriebsbereich liegt bei -25 ~ +75 °C.
Dieser Bestellcode enthält den Buchsenstecker CA-4002F DB37. Eine optionale Anschlussplatine, etwa die DN-37-381-A CR, kann zur Vereinfachung der Feldverdrahtung montiert werden. Das Modul ist nach CE, UKCA, FCC, RoHS und WEEE zertifiziert.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitaleingänge: | 32 |
| Produkttyp: | Digitaleingangsmodul |
| Isolation: | 3750 VDC |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Anschluss |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 32 x E/A |
| Digitaleingang | |
| Kanäle | 32 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +10 ~ +30 VDC |
| Spannungspegel AUS | +4 VDC max. |
| Eingangsimpedanz | 3 kΩ, 0.5W |
| Leistung | |
| Leistungsaufnahme | 0,65 W max. |
| Mechanisch | |
| Abmessungen (mm) | 30 x 85 x 114 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
DB37-Stecker auf DB37-Buchse Kabel, 90º, 50 cm.
DB37-Stecker auf Buchse, mit Formkabel, 45º, 10 m.
DB37-Stecker auf Buchse, mit Formkabel, 45º, 1 m.

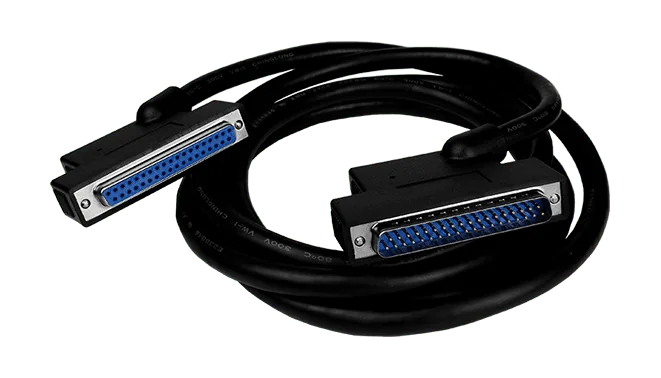

DB37-Stecker auf Buchse, mit Formkabel, 45º, 2 m.
DB37-Stecker auf Buchse, mit Gussummantelung, 45º, 3 m.

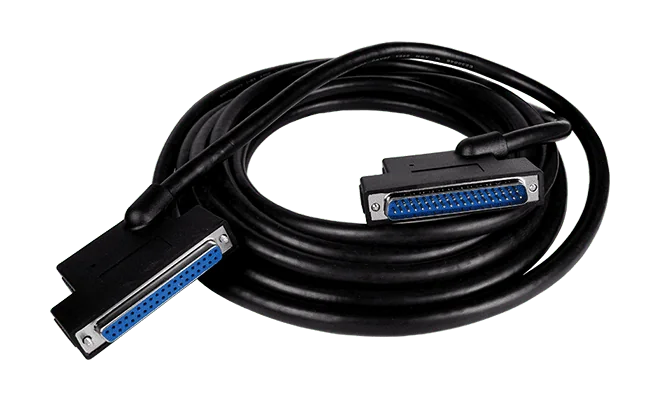

DB37 Stecker auf Buchse, mit angespritztem Kabel, 45º, 5 m.

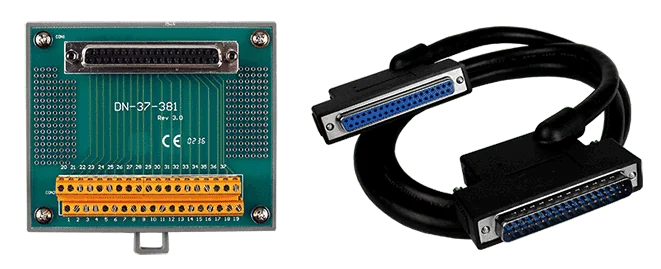

Das DN-37-381-A führt eine 37-polige D-Sub-Verbindung auf zwei 19-polige Schraubklemmenblöcke mit 3,81 mm Rastermaß aus, montiert auf einer Hutschiene. Es bietet Ingenieuren eine praktische Möglichkeit, Feldverdrahtung an DB37-bestückte Datenerfassungshardware anzuschließen, ohne einzelne Adern direkt am D-Sub-Stecker auflegen zu müssen.Diese Bestellnummer enthält ein Kabel CA-3710A DB37 Stecker auf Buchse, 45º, 1 m, sodass das Board sofort an eine DB37-Quelle angeschlossen werden kann. Das Board misst 99 mm x 82 mm und ist für die Montage auf einer Hutschiene vorgesehen.Das Board ist für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C ausgelegt, bei einer Luftfeuchtigkeit von 5 % ~ 90 % r. F., nicht kondensierend. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenVerdrahtung von Feldsignalen auf DB37-DatenerfassungskartenSchaltschrankmontierter I/O-Anschluss im Schaltschrank

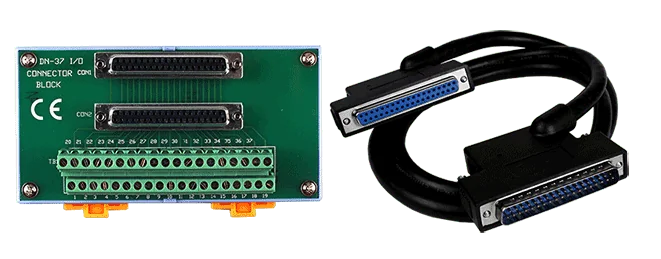

Die DN-37-A ist eine hutschienenmontierte Klemmenplatine, die die Signale einer DB37-Buchse (D-Sub) auf Schraubklemmen mit 5,08 mm Rastermaß führt. Sie eignet sich für Ingenieure, die Feldsignale an eine DB37-basierte I/O-Karte anschließen möchten, ohne einzelne Kabelkonfektionen anzufertigen.Die Platine verfügt über zwei 37-polige D-Sub-Steckverbinder, von denen einer für Erweiterungen vorgesehen ist, sowie zwei 19-polige Schraubklemmenleisten. Die Bestellbezeichnung DN-37-A CR umfasst ein DB37-Stecker-auf-Buchse-Kabel CA-3710A, 45º, 1 m, sodass die Platine direkt nach dem Auspacken an ein kompatibles DB37-Gerät angeschlossen werden kann.Die elektrischen Kennwerte sind 1 A maximaler Strom, 50 V maximale DC-Spannung und eine Spannungsfestigkeit von 250 VAC für eine Minute. Die Platine misst 144 mm x 72 mm und ist für den Betrieb bei 0 ~ 60 °C ausgelegt.AnwendungenFeldverdrahtung für über DB37 angeschlossene I/O-Signale
Ähnliche Produkte

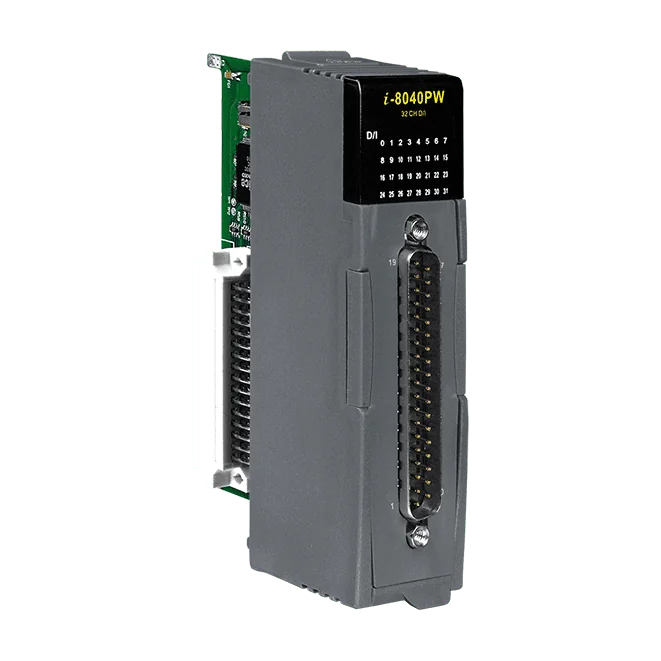

I-8040PW-G CR ist ein 32-Kanal-Digitaleingangsmodul aus der I-8K/I-87K High-Profile-Serie für Eingangssysteme mit +24 VDC in industriellen Umgebungen. Jeder Kanal ist optisch isoliert, und das Modul bietet 3750 VDC Isolation innerhalb des Moduls sowie ±4 kV ESD-Schutz an jeder Klemme.Die Eingangskonfiguration lässt sich durch die Verdrahtung auf Sink oder Source einstellen, sodass ein Modul für beide Verdrahtungskonventionen geeignet ist. Jeder Kanal akzeptiert +19 bis +30 VDC als EIN und erkennt maximal +11 VDC als AUS. Ein Tiefpassfilter mit Einstellungen von 1 ms bis 70 ms, wählbar per Jumper oder CPU-Parameter, unterdrückt Störungen; der Standardwert beträgt 10 ms.Optionale Anbindung einer Tochterplatine, zum Beispiel mit der DN-37-381-A CR, zur Vereinfachung der Feldverdrahtung.Diese Variante eignet sich für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
Das I-8041AW-G CR ist ein 32-Kanal-Digitalausgangsmodul aus der High-Profile-Serie I-8K/I-87K. Jeder Kanal ist optisch isoliert und arbeitet als Open-Collector-Ausgang vom Typ Source (PNP). Die Ausgänge sind für Lasten von +5 bis +30 VDC mit jeweils bis zu 100 mA pro Kanal ausgelegt. Die Ausgänge verfügen über einen Kurzschlussschutz.Jeder Ausgang besitzt eine eigene LED, eine separate LED zeigt Versorgungs- und Kommunikationsstatus an. Die Kanalaktivität lässt sich so bei Inbetriebnahme und Fehlersuche auf einen Blick prüfen. Jeder Anschluss ist mit einem ESD-Schutz von ±4 kV (Kontaktentladung) ausgestattet, und eine Isolation von 3750 VDC innerhalb des Moduls ist serienmäßig enthalten.Der Bestellcode CR umfasst den Stecker CA-4002F DB37 (Buchse) mit Kunststoffabdeckung. Zur einfacheren Verdrahtung kann das Modul auch mit der Anschlussplatine DN-37-381-A CR kombiniert werden, bei Bedarf mit Relaisausgang auch mit der Anschlussplatine DN-8K32R.AnwendungenDigitale Ausgangssteuerung innerhalb der I/O-Systeme der SPS/PAC-Serie I-8K/I-87K

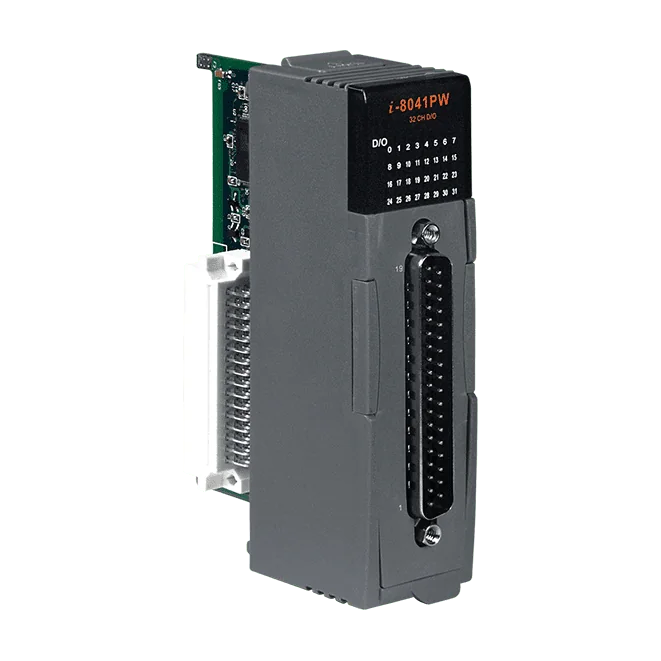

Das I-8041PW-G CR stellt in einem einzigen Modul 32 optoisolierte digitale Ausgänge bereit, die Lasten über Open-Collector-Sink-(NPN-)Treiber mit einer Nennspannung von +10 ~ +50 VDC schalten. Jeder Kanal liefert bis zu 100 mA, wodurch sich das Modul gut zur Ansteuerung von Feldgeräten wie Anzeigen, Relais und Aktoren von einer 32-Punkt-Ausgangskarte eignet.Der Schutz ist bei jedem Ausgang integriert. Das Modul bietet Überspannungsschutz bei 60 VDC, Überlastschutz bei 1,1 A und Kurzschlussschutz, sodass die Ausgangsstufe bei einer fehlerhaften Last seltener beschädigt wird. Eine Isolationsfestigkeit von 3750 VDC innerhalb des Moduls sowie ±4 kV ESD-Schutz pro Anschlussklemme unterstützen den Einsatz in elektrisch belasteten Umgebungen.Jeder Kanal verfügt über eine LED-Anzeige für die schnelle Statusprüfung, zusätzlich ist eine LED für Versorgung und Kommunikation vorhanden. Der Bestellcode enthält den Steckverbinder CA-4002F DB37 (Buchse) mit Kunststoffabdeckung. Der Hersteller nennt außerdem die Anschlussplatine DN-37-381-A CR für eine einfachere Verdrahtung sowie die DN-8K32R für Relaisausgänge.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
