I-8041AW-G 32-Kanal-Digitalausgangsmodul, isoliert, Source-Typ (PNP), 5~30 VDC
32-Kanal-Digitalausgangsmodul, isoliert, Source-Typ (PNP) für Lasten von 5~30 VDC, mit 100 mA pro Kanal, Kurzschlussschutz und 3750 VDC Isolation innerhalb des Moduls.
- 32 isolierte Open-Collector-Digitalausgangskanäle, Typ Source (PNP)
- Lastspannung +5 ~ +30 VDC mit 100 mA pro Kanal
- Kurzschlussschutz an den Source-Typ-Ausgängen
- 32 I/O-LEDs sowie eine Versorgungs- und Kommunikations-LED zur Statusüberwachung
- ±4 kV ESD-Kontaktschutz an jedem Anschluss
- 3750 VDC Isolation innerhalb des Moduls serienmäßig
184,00 € pro Stück
| 1-9 Stück | 184,00 € | |
|---|---|---|
| 10-30 Stück | 175,00 € | −5 % |
| ab 31 Stück | 166,00 € | −10 % |
Produktinformationen "I-8041AW-G 32-Kanal-Digitalausgangsmodul, isoliert, Source-Typ (PNP), 5~30 VDC"
Das I-8041AW-G CR ist ein 32-Kanal-Digitalausgangsmodul aus der High-Profile-Serie I-8K/I-87K. Jeder Kanal ist optisch isoliert und arbeitet als Open-Collector-Ausgang vom Typ Source (PNP). Die Ausgänge sind für Lasten von +5 bis +30 VDC mit jeweils bis zu 100 mA pro Kanal ausgelegt. Die Ausgänge verfügen über einen Kurzschlussschutz.
Jeder Ausgang besitzt eine eigene LED, eine separate LED zeigt Versorgungs- und Kommunikationsstatus an. Die Kanalaktivität lässt sich so bei Inbetriebnahme und Fehlersuche auf einen Blick prüfen. Jeder Anschluss ist mit einem ESD-Schutz von ±4 kV (Kontaktentladung) ausgestattet, und eine Isolation von 3750 VDC innerhalb des Moduls ist serienmäßig enthalten.
Der Bestellcode CR umfasst den Stecker CA-4002F DB37 (Buchse) mit Kunststoffabdeckung. Zur einfacheren Verdrahtung kann das Modul auch mit der Anschlussplatine DN-37-381-A CR kombiniert werden, bei Bedarf mit Relaisausgang auch mit der Anschlussplatine DN-8K32R.
Anwendungen
- Digitale Ausgangssteuerung innerhalb der I/O-Systeme der SPS/PAC-Serie I-8K/I-87K
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitalausgänge: | 32 |
| Produkttyp: | Digitalausgangsmodul |
| Isolation: | 3750 VDC |
Technische Daten
| Isolation | |
|---|---|
| Isolation zwischen Modulen | 3750 VDC |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Anschluss |
| LED-Anzeigen | |
| Status | 1 x Versorgung und Kommunikation 32 x E/A |
| Digitalausgang | |
| Kanäle | 32 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Quelle |
| Lastspannung | +5 ~ +30 VDC |
| Laststrom | 100 mA/Kanal |
| Leistung | |
| Leistungsaufnahme | 1,5 W max. |
| Mechanisch | |
| Abmessungen (mm) | 30 x 85 x 114 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
DB37-Stecker auf Buchse, mit Formkabel, 45º, 10 m.
DB37-Stecker auf Buchse, mit Formkabel, 45º, 1 m.
DB37-Stecker auf Buchse, mit Formkabel, 45º, 2 m.
DB37-Stecker auf Buchse, mit Gussummantelung, 45º, 3 m.
DB37 Stecker auf Buchse, mit angespritztem Kabel, 45º, 5 m.
Das DN-37-381-A führt eine 37-polige D-Sub-Verbindung auf zwei 19-polige Schraubklemmenblöcke mit 3,81 mm Rastermaß aus, montiert auf einer Hutschiene. Es bietet Ingenieuren eine praktische Möglichkeit, Feldverdrahtung an DB37-bestückte Datenerfassungshardware anzuschließen, ohne einzelne Adern direkt am D-Sub-Stecker auflegen zu müssen.Diese Bestellnummer enthält ein Kabel CA-3710A DB37 Stecker auf Buchse, 45º, 1 m, sodass das Board sofort an eine DB37-Quelle angeschlossen werden kann. Das Board misst 99 mm x 82 mm und ist für die Montage auf einer Hutschiene vorgesehen.Das Board ist für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C ausgelegt, bei einer Luftfeuchtigkeit von 5 % ~ 90 % r. F., nicht kondensierend. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenVerdrahtung von Feldsignalen auf DB37-DatenerfassungskartenSchaltschrankmontierter I/O-Anschluss im Schaltschrank
Die DN-37-A ist eine hutschienenmontierte Klemmenplatine, die die Signale einer DB37-Buchse (D-Sub) auf Schraubklemmen mit 5,08 mm Rastermaß führt. Sie eignet sich für Ingenieure, die Feldsignale an eine DB37-basierte I/O-Karte anschließen möchten, ohne einzelne Kabelkonfektionen anzufertigen.Die Platine verfügt über zwei 37-polige D-Sub-Steckverbinder, von denen einer für Erweiterungen vorgesehen ist, sowie zwei 19-polige Schraubklemmenleisten. Die Bestellbezeichnung DN-37-A CR umfasst ein DB37-Stecker-auf-Buchse-Kabel CA-3710A, 45º, 1 m, sodass die Platine direkt nach dem Auspacken an ein kompatibles DB37-Gerät angeschlossen werden kann.Die elektrischen Kennwerte sind 1 A maximaler Strom, 50 V maximale DC-Spannung und eine Spannungsfestigkeit von 250 VAC für eine Minute. Die Platine misst 144 mm x 72 mm und ist für den Betrieb bei 0 ~ 60 °C ausgelegt.AnwendungenFeldverdrahtung für über DB37 angeschlossene I/O-Signale
Die DN-8K32R CR ergänzt eine 37-polige DAQ-Schnittstelle um 32 Relaisausgänge in Form A. Ingenieure können so Lasten programmgesteuert über I-8041- und I-87041-Systeme schalten. Jedes Relais ist für 3 A bei 250 VAC ausgelegt und hat eine Schaltzeit von 10 ms sowie eine Abfallzeit von 5 ms.Der Status lässt sich auf einen Blick prüfen: Eine LED leuchtet für jedes aktive Relais, eine separate LED zeigt den Versorgungszustand an. Die Feldverdrahtung erfolgt über Schraubklemmen, die Platine wird zur Montage im Schaltschrank auf einer DIN-Schiene befestigt.Diese Bestellnummer enthält das Kabel CA-3705A DB37 Stecker-auf-Buchse, 0,5 m, sodass die Platine sofort an den kompatiblen Controller angeschlossen werden kann. Die Versorgung erfolgt mit +12 ~ 30 VDC bei einer maximalen Leistungsaufnahme von 6 W, die Platine arbeitet im Bereich von -25 ~ 75 °C.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung
Ähnliche Produkte

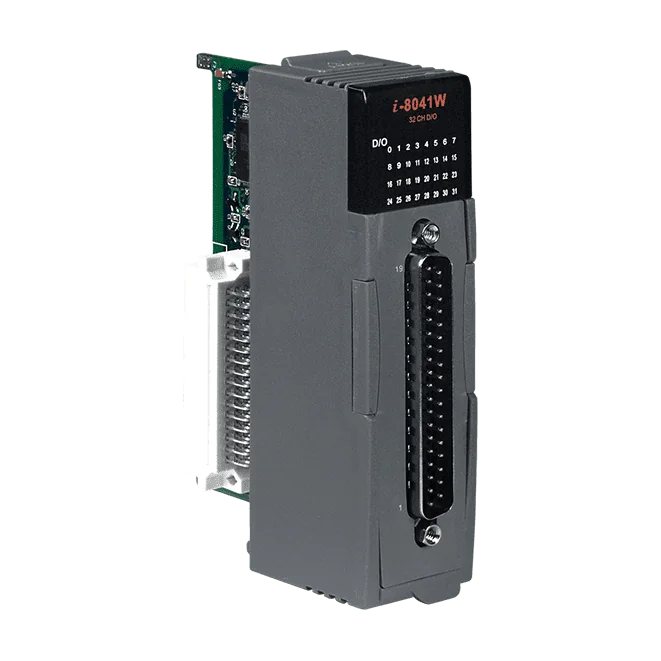

Das I-8041W-G CR ist ein 32-Kanal-Digitalausgangsmodul zum Schalten von Lasten in Automatisierungs- und Steuerungsschränken. Jeder Kanal ist optisch isoliert und verfügt über einen Open-Collector-Ausgang vom Sink-Typ, sodass Lasten von 5 bis 30 VDC mit bis zu 100 mA pro Kanal angesteuert werden können.Jeder Ausgang wird durch eine eigene LED überwacht, eine separate LED zeigt den Versorgungs- und Kommunikationsstatus an. Dies vereinfacht die Inbetriebnahme und Fehlersuche. Serienmäßig bietet das Modul an jeder Klemme einen ESD-Kontaktschutz von ±4 kV sowie eine Modul-interne Isolation von 3750 Vrms.Diese Bestellnummer umfasst den Buchsenstecker CA-4002F DB37 mit Kunststoffabdeckung. Für die Verdrahtung kann das Modul mit der Anschlussplatine DN-37-381-A CR oder, falls Relaisausgänge benötigt werden, mit der DN-8K32R kombiniert werden.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
